Демонтаж
1. Снимите сиденье в сборе.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.

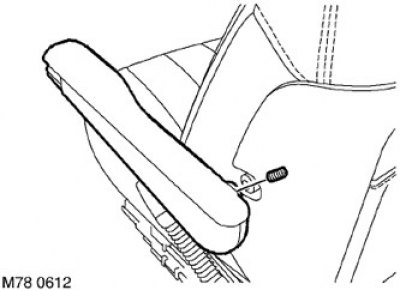

2. Выверните винт Allen крепления подлокотника.
3. Снимите подлокотник с выступа шарнира.
4. Снимите подголовник.
5. Освободите под сиденьем 3 лямки-натяжителя панели спинки сиденья.
6. Освободите скобки крепления обивки спинки к нижней части панели спинки.

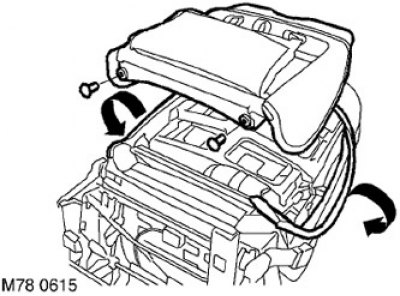

7. Освободите края обивки с обеих сторон панели спинки сиденья.
8. Снимите 2 штифта крепления нижней части панели спинки.
9. Отделите панель спинки от сиденья.

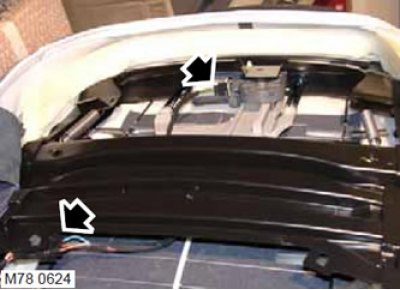

10. Отсоедините колодки от разъемов электродвигателей регулировки подголовника и верхней подушки спинки.
11. Отсоедините колодку кабеля поясничного упора от насоса и золотника.
12. Отсоедините колодку от разъема подогревателя сиденья.
13. Освободите жгут электропроводки спинки из 4 фиксаторов.

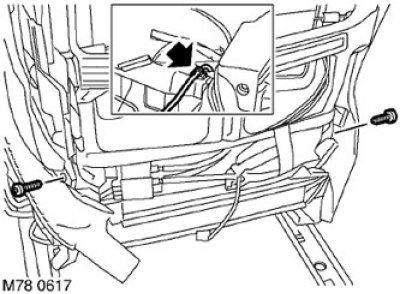

14. Выверните 2 винта Torx и снимите раму спинки с рамы сиденья.
15. Снимите 2 стопорных скобы крепления узла привода.
16. Осторожно снимите узел электропривода с монтажных упоров. Отсоедините приводной трос от узла электропривода.
Сборка
1. Присоедините приводной трос к узлу электропривода.
2. Осторожно установите узел электропривода на монтажные упоры.
3. Установите 2 стопорных скобы крепления узла привода.
4. Совместите раму спинки с рамой сиденья, заверните винты Torx и затяните их с моментом 25 Н·м.
5. Установите жгут проводов спинки и закрепите его в фиксаторах.
6. Присоедините колодки кабелей к разъемам электродвигателей регулировки положения подголовника и верхней части спинки.
7. Присоедините колодку к разъему подогревателя сиденья.
8. Присоедините колодки кабеля поясничного упора к насосу и золотнику.
9. Установите панель спинки на собранное сиденье и установите штифты крепления нижней части панели спинки.
10. Закрепите оба края обивки подушки сиденья к панели спинки.
11. Закрепите нижнюю часть обивки скобками к панели спинки.
12. Прикрепите натяжные лямки панели спинки к фиксаторам в нижней части сиденья.
13. Установите подлокотник на шарнир и затяните винт Allen с моментом 25 Н·м.
(Текст предоставил этот ресурс: «autoinstruction.ru»)
14. Установите сиденье в автомобиль.
