1. Снимите накладку селектора автоматической коробки передач.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка -селектор автоматической коробки передач.

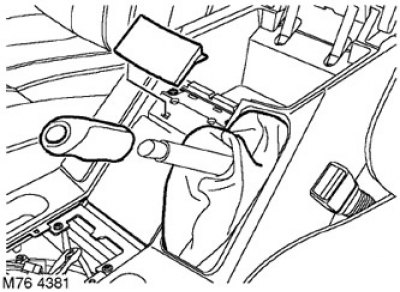

2. Освободите чехол от рукоятки рычага стояночного тормоза.
3. Освободите и снимите рукоятку рычага стояночного тормоза.
4. Откройте крышку вещевого ящика консоли, высвободите фиксаторы и снимите накладку ящика.

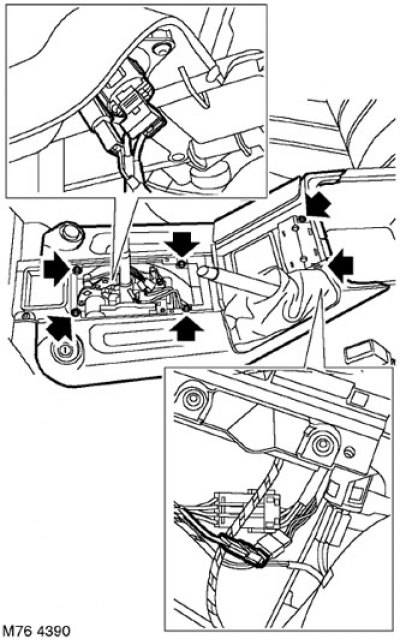

5. Выверните 6 винтов Torx крепления облицовю к центральной консоли и полностью затяните стояночный тормоз.
6. Освободите облицовку от фиксаторов, припод нимите и отсоедините 3 клеммы проводов от разъема электропитания аксессуаров.
7. Отсоедините колодку от разъема кабеля плафонов подсветки нижних щитов панели управления.
8. Снимите облицовку центральной консоли. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разбороч ные операции выполнять не следует.
9. Выверните 2 винта Torx крепления гнезда электропитания и снимите гнездо.
10. Выверните 4 винта Torx крепления вещевого ящика и снимите вещевой ящик.
11. Выверните 3 винта Torx крепления подстаканника и снимите подстаканник.
12. Снимите чехол рычага стояночного тормоза.
Сборка
1. Установите подстаканник и закрепите его винтами Torx.
2. Установите вещевой ящик и закрепите его винтами Torx.
3. Установите гнездо электропитания и закрепите его винтами Torx.
4. Установите чехол рычага стояночного тормоза.
5. Расположите облицовку центральной консоли и присоедините клеммы проводов к гнезду электропитания.
6. Присоедините колодку к разъему кабеля плафонов подсветки нижних щитов панели управления.
7. Установите облицовку консоли и закрепите ее винтами Torx.
8. Установите рукоятку на рычаг стояночного тормоза и закрепите чехол рычага.
9. Установите и закрепите накладку вещевого ящика.
10. Закройте крышки вещевого ящика.
11. Установите накладку селектора автоматической коробки передач.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - селектор автоматической коробки передач.
