Демонтаж
1. Снимите облицовку центральной консоли.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Облицовка - центральная консоль.
2. Снимите обе боковые панели центральной консоли.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Боковая панель - центральная консоль.

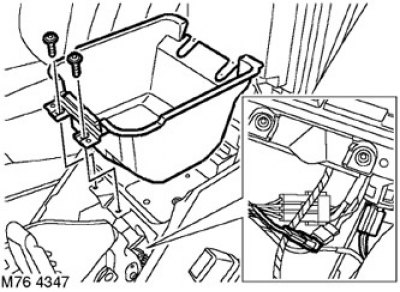

3. Выверните 2 винта Torx крепления вещевого ящика, снимите ящик из консоли.

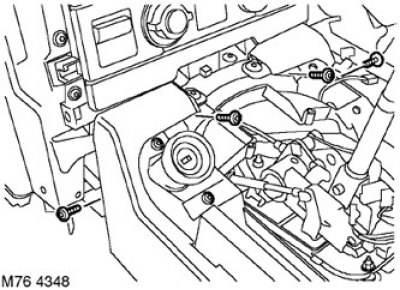

4. Выверните 2 винта Torx крепления замка зажигания к центральной консоли.
5. Отверните 4 винта Torx крепления центральной консоли к панели управления.

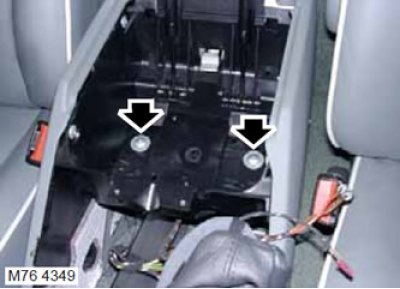

6. Выверните 2 винта Torx и снимите шайбы с опоры вещевого ящика.

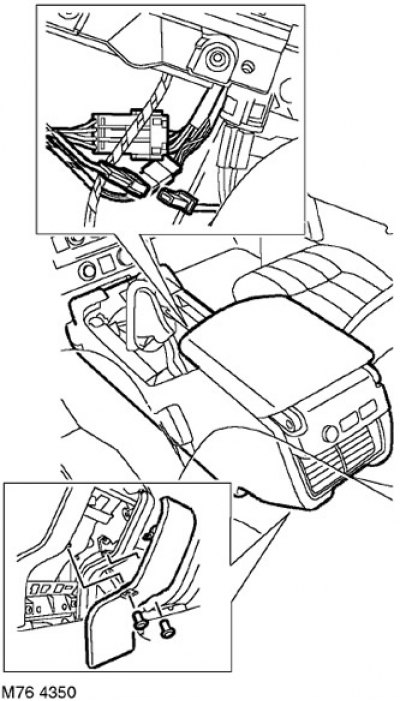

7. Выверните 2 винта крепления задней панели центральной консоли. Освободите фиксаторы и снимите заднюю панель.
8. Поднимите заднюю часть центральной консоли, отсоедините 3 колодки разъемов от консоли и снимите держатель воздуховода.
9. Снимите 3 клеммы проводов с гнезда питания аксессуаров.
10. Осторожно снимите центральную консоль.
Внимание: Следует проявлять осторожность, чтобы не повредить окрашенные и фанерованные поверхности.
Сборка
1. Расположите центральную консоль и присоедините колодки разъемов к задней части консоли. Установите держатель воздуховода и совместите консоль с опорами.
2. Закрепите центральную консоль винтами.
3. Установите заднюю панель консоли и закрепите ее фиксаторами и винтами.
4. Установите замок зажигания и закрепите его винтами.
5. Установите вещевой ящик и закрепите его винтами Torx.
6. Установите обе боковых панели центральной консоли.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Боковая панель - центральная консоль.
7. Установите облицовку центральной консоли.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Облицовка - центральная консоль.
