Примечание: Если должен быть установлен новый карданный вал, снимите защитную втулку с переднего подвижного шарнира.
Примечание: Описание процедуры снятия может содержать описание действий по установке.
Примечание: Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют действительности.
1. Приподнимите автомобиль и установите его на опоры.
Предупреждение: Установите под автомобиль надежные опоры.
[Источник расположен на сайте: AutoInstruction.ru]

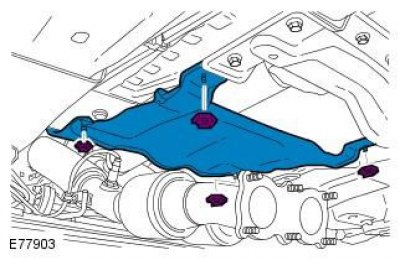

2. Снимите систему выпуска. Обратитесь к процедуре: Система выпуска отработавших газов (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).
3.
4. Момент затяжки: 40 Nm

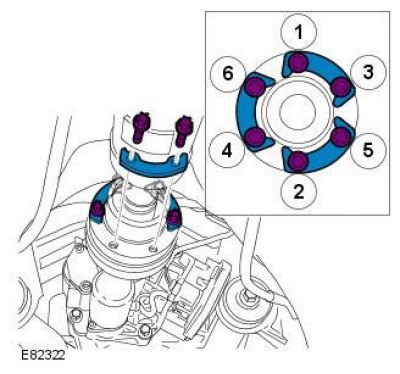

Предупреждение: Не используйте рычаг, чтобы отсоединить шарниры карданного вала от фланцев раздаточной коробки или заднего дифференциала.
Закрепите карданный вал подходящими крепежными хомутами. Используйте новые болты.
5. Момент затяжки: 40 Nm

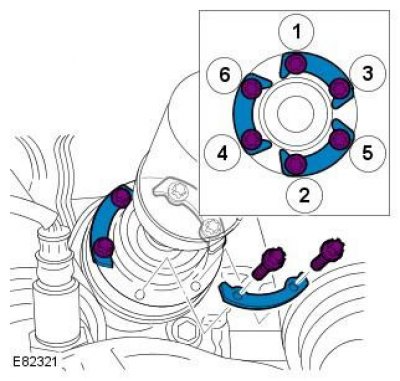

Предупреждение: Не используйте рычаг, чтобы отсоединить шарниры карданного вала от фланцев раздаточной коробки или заднего дифференциала.
Закрепите карданный вал подходящими крепежными хомутами. Используйте новые болты.
6. Момент затяжки: 25 Nm

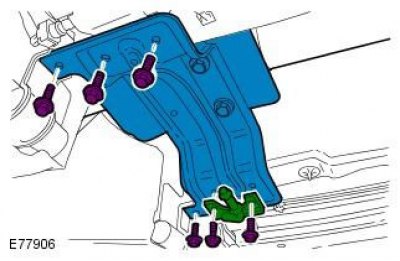

Примечание: Все автомобили до VIN 180237 и все автомобили с двигателем TD4 и АКПП, начиная с VIN 180238
7. Момент затяжки: 25 Nm

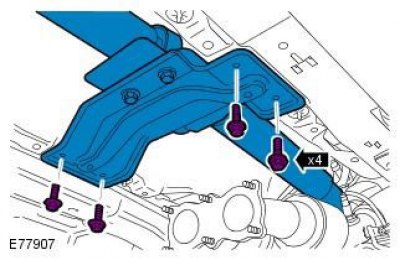

Примечание: Для выполнения действий по этому пункту требуется помощь второго механика.
8. Момент затяжки: 25 Nm
Примечание: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.

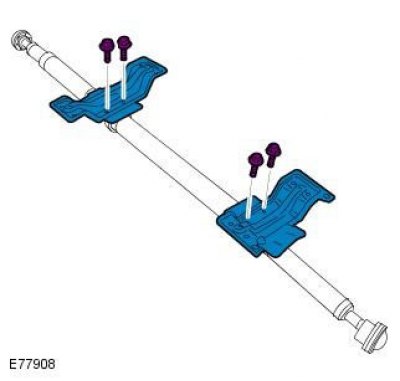

Примечание: Все автомобили до VIN 180237 и все автомобили с двигателем TD4 и АКПП, начиная с VIN 180238
9. Момент затяжки: 25 Nm
Примечание: Автомобили с двигателем TD4 и механической КПП, а также все автомобили с двигателем Si6, начиная с VIN 180238
Установка
1. Установите элементы на место, действуя в обратной последовательности.
