Внимание: Проследите за тем, чтобы рычаг селектора и механизм переключения передач находились в положении парковки (P).
Снятие
1. Поднимите и подоприте автомобиль.
Предупреждение: Установите под автомобиль надежные опоры.
2. Снимите карданный вал. Обратитесь к процедуре: Карданный вал - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (205-01 Карданный вал, Снятие и установка).
3. Снимите напольную консоль. Обратитесь к процедуре: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).
4. Снимите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).

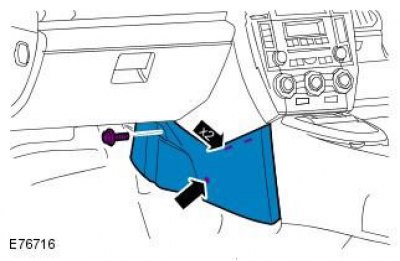

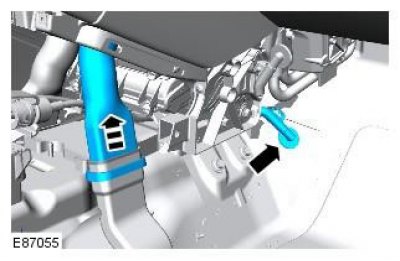

5. Снимите панель приборов и нижние облицовочные панели.

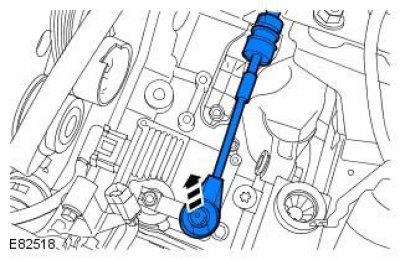

6.

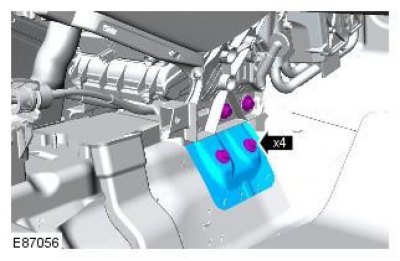

7. Снимите правый нижний кронштейн щитка приборов.
8.

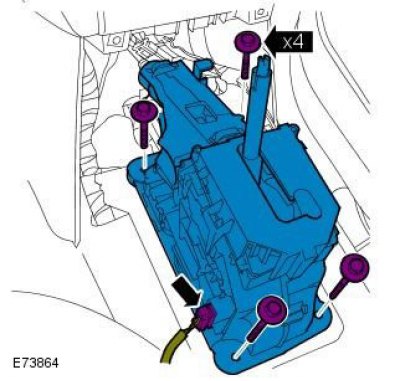

9. Переведите рычаг селектора коробки передач в положение "P".

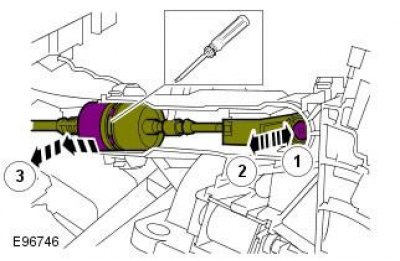

10. Нажмите и держите кнопку отпускания шарового шарнира троса селектора и, используя рычаг, аккуратно отсоедините трос. Отсоедините и снимите трос.
Источник статьи доступен на портале www.AutoInstruction.ru

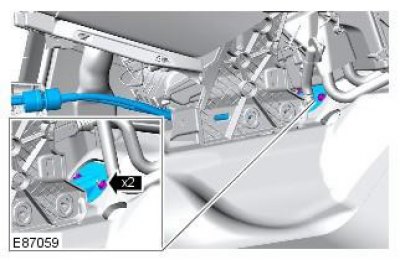

11. Снимите уплотнение троса.

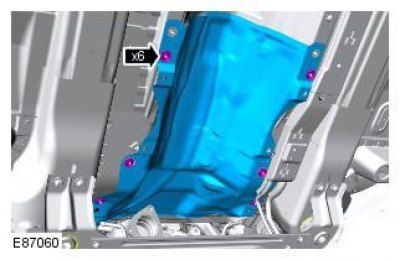

12.

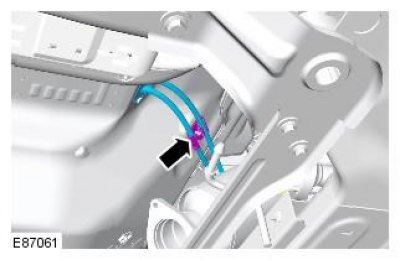

13.

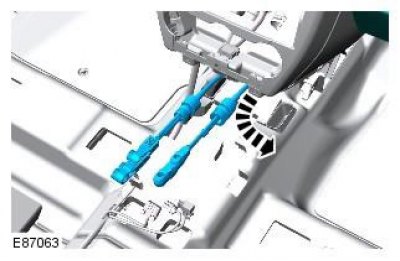

14. Снимите трос селектора в сборе.
Примечание: Для выполнения действий по этому пункту требуется помощь второго механика.
Установка
1. Установите трос селектора.
Примечание: Для выполнения действий по этому пункту требуется помощь второго механика.
2. Зафиксируйте тросы в зажимах.
3. Установите теплозащитный экран.
4. Закрепите тросы селектора.
5. Установите уплотнительную пластину. Момент затяжки: 7 Nm
6. Установите рычаг переключения передач. Момент затяжки: 10 Nm
7. Подсоедините шаровые шарниры троса селектора.
8. Установите кронштейн щитка приборов. Момент затяжки: 25 Nm
9. Закрепите сливной трубопровод и воздуховод отопителя.
10. Установите щиток приборов и нижние облицовочные панели.
11. Установите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).
12. Установите напольную консоль. Обратитесь к процедуре: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).
13. Установите карданный вал. Обратитесь к процедуре: Карданный вал - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (205-01 Карданный вал, Снятие и установка).
