Специальный инструмент
 303-1270 Timing Pin, Crankshaft |  303-1328 Timing Plate, Balance Shafts |
 303-1329 Locking Tool, Balance Shafts |  303-1330 Backlash Lever, Balance Shafts |
1.
Примечание: Зазор может быть отрегулирован только между коленчатым валом и уравновешивающими валами в сборе. Неправильный зазор между уравновешивающими валами потребует замены узла уравновешивающих валов.
2.
Внимание: Отметьте установочное расположение элементов перед снятием.

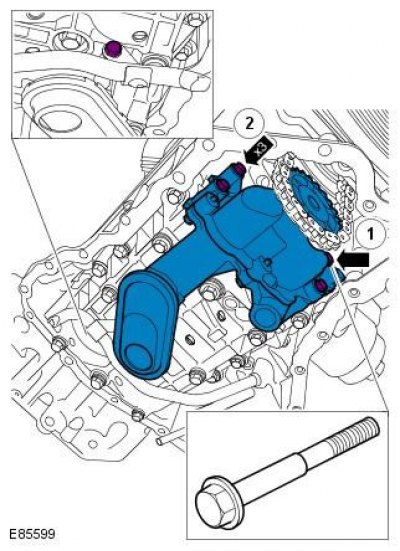

Примечание: Ступенчатый болт в позиции 1 фиксирует маслонасос.
3. Поверните коленвал и установите приспособление установки момента впрыска. Специальный инструмент: 303-1270
Смотрите источник на портале Autoinstruction.ru
4. Заблокируйте уравновешивающие валы. Специальный инструмент: 303-1329
5. Информацию о данных для уравновешивающих валов см. в разделе, посвященном характеристикам двигателя. Обратитесь к процедуре: Specifications (303-01, Спецификации).

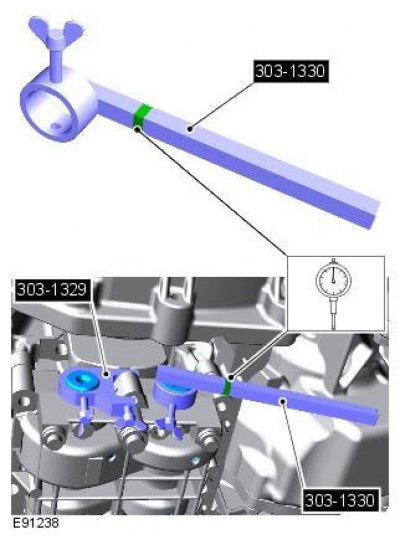

6. Измерьте зазор между уравновешивающими валами. Специальный инструмент: 303-1330
7. Установите контрольно-измерительный прибор со шкалой в точку измерения на специальном инструменте.
8. Если зазор находится вне допусков, замените узел уравновешивающих валов.
9. Если необходима замена узла уравновешивающих валов, перейдите к шагу 17.

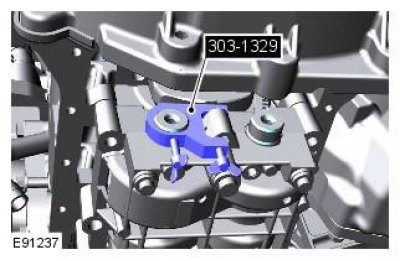

10. Снимите блокирующее приспособление уравновешивающего вала. Специальный инструмент: 303-1329
11. Уберите приспособление установки момента впрыска. Специальный инструмент: 303-1270

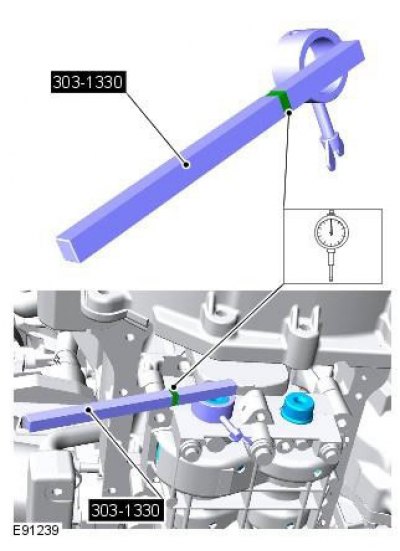

12. Измерьте зазор между уравновешивающим валом и коленчатым валом. Специальный инструмент: 303-1330
13. Установите контрольно-измерительный прибор со шкалой в точку измерения на специальном инструменте.

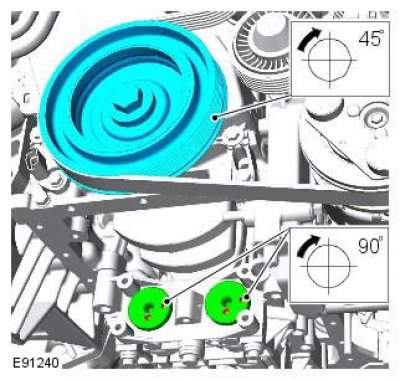

14. Проверните коленчатый вал в направлении обычного вращения, измерьте и запишите зазор каждой четверти вращения уравновешивающих валов, пока не будет получено 8 показаний и коленчатый вал не выполнит 1 полный оборот.
15. Вычислите средний зазор.
16. Если зазор находится вне допусков, перейдите к шагу 22.
17. Если требуется установка нового узла уравновешивающих валов.
Очистите сопрягаемые поверхности и удалите с них ржавчину и инородный материал. Убедитесь, что установочные штифты установлены правильно.
Примечание: Установите этот элемент в положение, отмеченное при снятии.
18. Снимите узел уравновешивающих валов.
19. Выберите и установите самые большие доступные регулировочные шайбы.

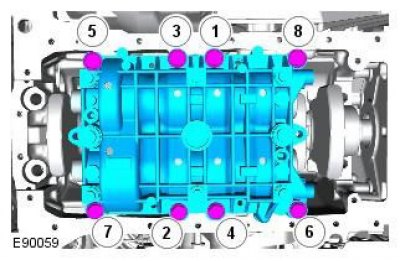

20. Установите новый узел уравновешивающих валов, равномерно в 2 этапа затяните болты в указанной последовательности. Момент затяжки: Этап 1: 5 Nm. Этап 2: 22 Nm
21. Повторите проверку зазора.

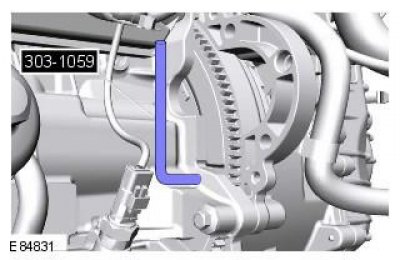

22. Поверните коленвал и установите приспособление установки момента впрыска. Специальный инструмент: 303-1270

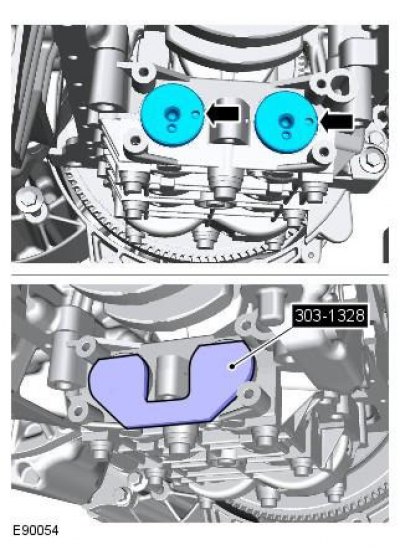

23. Установите синхронизирующее приспособление уравновешивающего вала. Специальный инструмент: 303-1328

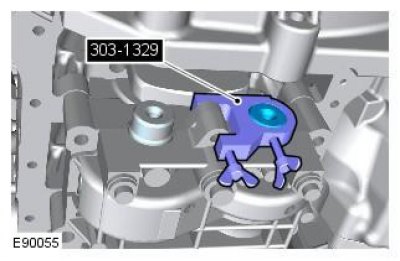

24. Установите блокирующее приспособление уравновешивающего вала. Специальный инструмент: 303-1329

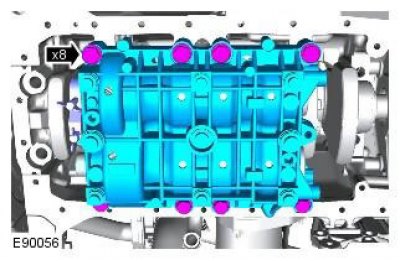

25. Снимите узел уравновешивающих валов.
Внимание: Отметьте установочное расположение элементов перед снятием.

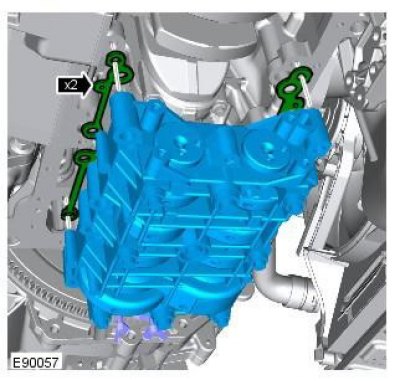

26. Снимите 2 регулировочных шайбы.
Проследите за тем, чтобы элементы были установлены в исходное положение, отмеченное при снятии. При обращении с данными элементами необходимо соблюдать предельную чистоту.
27. Выберите и установите новые регулировочные шайбы.
Проследите за тем, чтобы элементы были установлены в исходное положение, отмеченное при снятии. При обращении с данными элементами необходимо соблюдать предельную чистоту.
28. Равномерно, в 2 этапа, затяните болты в указанной последовательности. Момент затяжки: Этап 1: 5 Nm. Этап 2: 22 Nm
Внимание: Очистите сопрягаемые поверхности и удалите с них ржавчину и инородный материал.
Примечание: Установите этот элемент в положение, отмеченное при снятии.
29. Снимите синхронизирующее и блокирующее приспособление уравновешивающего вала. Специальный инструмент: 303-1329, 303-1328
30. Повторите проверку зазора.
31. Установите удлинительную панель брызговика крыла.
