Маслоотделитель системы вентиляции крышки головки цилиндров (Land Rover Freelander 2)

0

Примечание: Описание процедуры снятия может содержать описание действий по установке.

Снятие

1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Приподнимите автомобиль.

Предупреждение: Установите под автомобиль надежные опоры.

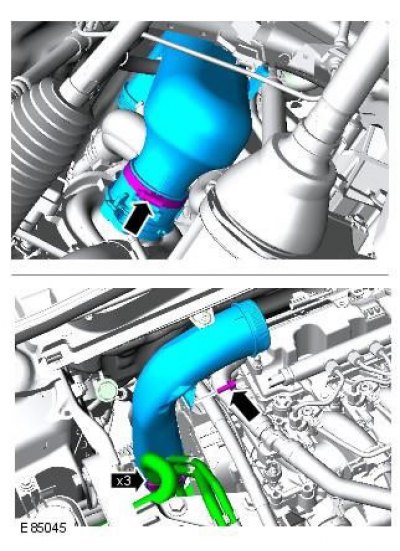

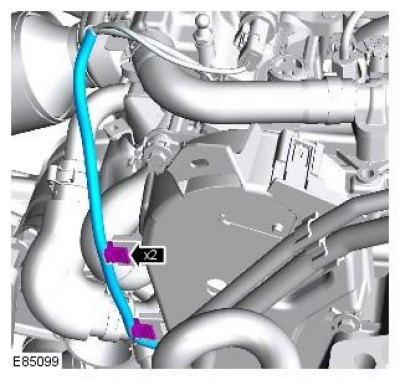

3. Снимите топливную рампу. Обратитесь к процедуре: Топливный коллектор (303-04B Подача топлива и органы управления - 2.2L Duratorq - Td4, Снятие и установка).

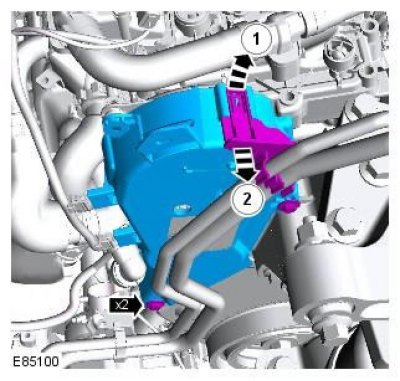

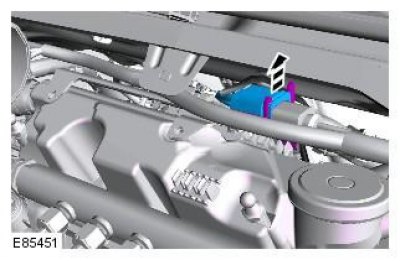

6. Момент затяжки: 6 Nm

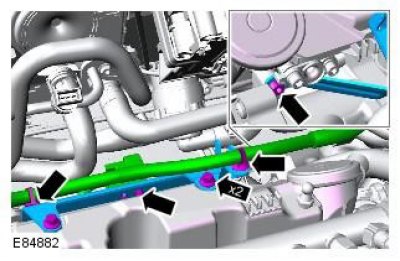

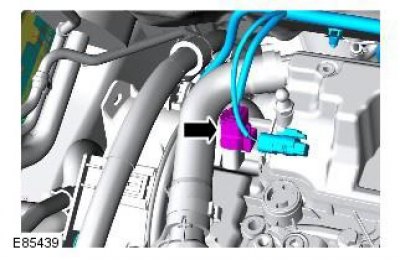

8. Момент затяжки: 8 Nm





Информация размещена на интернет-сайте: AutoInstruction.ru

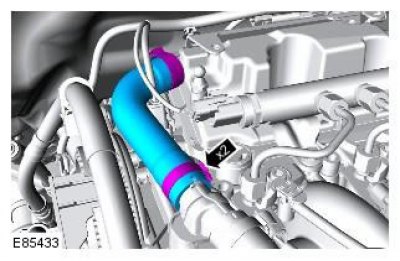

10. Снимите и отбракуйте хомуты шланга.

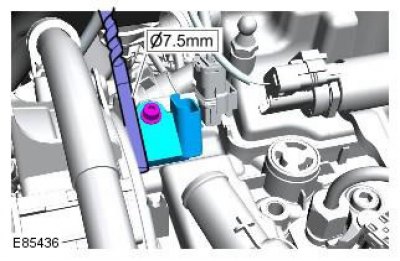

11. Вставьте сверло диаметром 7,5 мм между крышкой клапана и датчика положения распредвала, как показано на рисунке, чтобы правильно установить датчик положения распредвала. Момент затяжки: 4 Nm

Внимание: Неправильная установка датчика положения распредвала (CMP) может привести к повреждению двигателя.

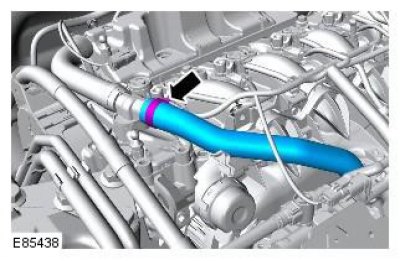

12. Снимите и отбракуйте хомут шланга.

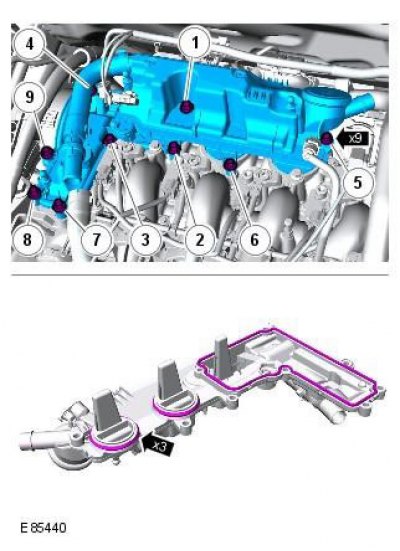

13. Момент затяжки: 9 Nm

Внимание: Затяните болты в порядке, показанном на рисунке.

Примечание: Снимите уплотнительные кольца круглого сечения и отбракуйте их за дальнейшей ненадобностью.

Установка

1. Установка выполняется в обратном порядке.

Внимание: Очистите сопрягаемые поверхности и удалите с них следы ржавчины или инородный материал.
