Кроме того, щиток приборов вместе с CJB, модулем управления двигателем (ECM) и модулем антиблокировочной системы тормозов (ABS) также управляет иммобилизацией двигателя. ECM управляет функциями проворачивания двигателя и подачи топлива, а модуль ABS управляет функцией наклона. EMS и модуль ABS связываются друг с другом после того, как CJB обрабатывает информацию от действительного пульта дистанционного управления.
Индикатор противоугонной системы
Индикатор противоугонной системы - это светодиод, расположенный в щитке приборов. Когда зажигание выключено, индикатор дает визуальную индикацию статуса активной противоугонной системы, чтобы показать, активирована ли система противоугонной сигнализации или нет.
Когда зажигание включено, индикатор обеспечивает визуальную индикацию статуса пассивной противоугонной системы (иммобилайзера двигателя). Если иммобилайзер работает правильно, светодиод загорается на 3 секунды при включении зажигания, а затем гаснет.
Если в системе иммобилайзера присутствует неисправность, светодиод будет или постоянно гореть или мигать в течение 60 секунд. Это указывает на наличие неисправности и на то, что зарегистрирован код неисправности. По прошествии 60 секунд светодиод будет мигать с различной частотой, которая указывает на характер неисправности.

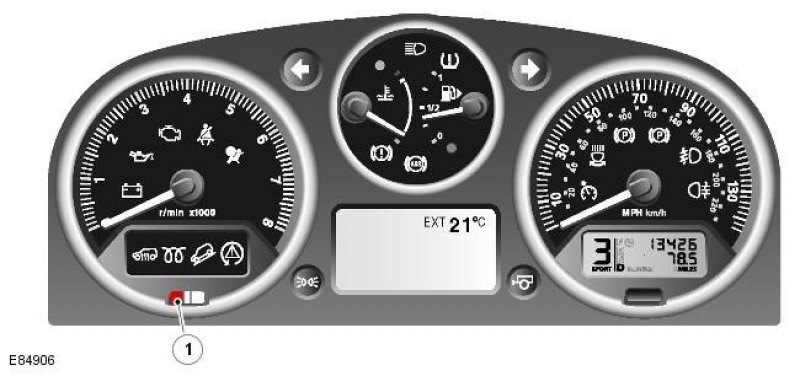

| Поз. | № запасной части | Наименование |
| 1 | - | Индикатор противоугонной системы |
Работой индикатора противоугонной системы управляет щиток приборов, который меняет частоту мигания светодиода, указывая на статус системы сигнализации и иммобилайзера.
| Статус системы сигнализации/иммобилайзера | Статус индикатора противоугонной системы | Функция индикатора противоугонной системы |
| UNSET (сброс) | Не мигает | Светодиод выключен |
| SET (установка) - с сигнализацией периметра | Мигает | Светодиод дважды быстро мигнет с большим интервалом и повтором 10 раз. Затем последует медленное "активное" мигание. |
| SET (установка) - с объемной сигнализацией | Мигает | Светодиод трижды быстро мигнет с большим интервалом и повтором 10 раз. Затем последует медленное "активное" мигание. |
| ACTIVE (активен) | Мигает | Медленное мигание после активации сигнализации (100 мс вкл / 200 мс выкл). |
| UNSET (сброс) - сигнализация активирована во время предыдущего цикла установки SET | Быстро мигает | Светодиод будет быстро мигать пока CJB не получит сигнал режима 4 питания аксессуаров. |
