Автомобили начиная с 2009 модельного года
К элементам дистанционного управления FFBH, установленным на автомобили до 2009 модельного года, добавляются следующие элементы:
- FFBH с обновленным программным обеспечением и калибровкой
- Пульт дистанционного управления FFBH
- Приемник дистанционного управления FFBH
- Жгуты электропроводки питания приемника, обмена данными и антенны
- Жгут электропроводки согласующего блока антенны для подсоединения коаксиального кабеля приемника к имеющейся антенне DAB в боковом окне
Пульт дистанционного управления FFBH
| Поз. | № запасной части | Наименование |
| 1 | - | Кнопка включения |
| 2 | - | Кнопка выключения |
| 3 | - | Светодиод работы |
| 4 | - | Антенна |
Пульт дистанционного управления позволяет водителю дистанционно активировать FFBH без посадки в автомобиль Пульт дистанционного управления имеет радиус действия как минимум 100 м в свободном месте, хотя это расстояние может уменьшаться в зависимости от расположения таких "помех", как здания. Питание пульта дистанционного управления обеспечивается заменяемым элементом питания CR1/3N на 3,3 В, для доступа к которому следует снять крышку на тыльной стороне пульта. Срок службы пульта дистанционного управления - приблизительно 300 циклов FFBH. Один цикл - это нажатие кнопки на пульте, последующий 30-минутный период горения с миганием индикатора обратной связи.
Для указания на активное состояние FFBH на пульте дистанционного управления имеется светодиод. При нажатии на кнопку включения 'ON' на пульте дольше чем на 2 секунды индикатор будет гореть 2 секунды. По прошествии 2-секундного периода светодиод будет включаться на 50 мс каждые 2 секунды за максимум 30-минутный цикл работы FFBH. Светодиод будет прекращать мигание после нажатия кнопки 'OFF' или по истечении 30 минутного периода по таймеру.
Работа индикатора на пульте дистанционного управления
Чтобы предупредить водителя о различных состояниях системы дистанционного управления FFBH, светодиод горит в различных режимах:
- Горит зеленым светом в течение 2 секунд после нажатия кнопки включения, чтобы показать, что приемник успешно получил запрос активации от пульта дистанционного управления. Теперь FFBH может начать работать, при условии, что уровень топлива, напряжение аккумулятора и температура охлаждающей жидкости соответствуют норме.
- Мигает зеленым светом в течение 50 мс каждые 2 секунды, чтобы указать, что FFBH может быть активным.
- Горит красным светом в течение 2 секунд после нажатия кнопки выключения, чтобы показать, что приемник успешно получил запрос на выключение от пульта дистанционного управления. При этом FFBH должен начать работать.
- Мигает зеленым или красным светом в течение 2 секунд при нажатии кнопки ON или OFF, чтобы указать на то, что сигнал не был получен приемником FFBH.
- Горит оранжевым светом перед переходом на зеленый или красный, чтобы указать на низкое напряжение элемента питания в пульте дистанционного управления.
- Мигает оранжевым светом в течение 5 секунд, чтобы показать, что сигнал не был получен FFBH, а элемент питания в пульте дистанционного управления требует замены.
Согласование пультов дистанционного управления
Каждый пульт дистанционного управления для обеспечения связи должен быть согласован с приемником. Каждый пульт дистанционного управления имеет уникальный дистанционный номер, который сохраняется в приемнике. В приемнике могут храниться до 3 идентификационных номеров пульта дистанционного управления. Если с приемником согласовывается четвертый пульт, приемник будет заменять в своей памяти первый согласованный номер номером для четвертого пульта. В результате первый согласованный пульт уже будет несогласован и не будет распознаваться приемником.
Следующая процедура описывает процесс согласования:
- Извлеките плавкий предохранитель FA5 из задней электрораспределительной коробки (RJB).
- Подождите как минимум 5 секунд
- Замените предохранитель FA5 в RJB
- В течение 5 секунд после замены предохранителя (и восстановления подачи питания к приемнику) нажмите и держите кнопку OFF на пульте дистанционного управления
- Подтверждение успешного согласования показывается включением индикатора на пульте красным цветом на 2 секунды
Примечание: Процесс согласования реализуется приемником FFBH, подача питания к которому была отключена и затем восстановлена. Использование плавкого предохранителя - это самый легкий способ, но это можно выполнить путем отсоединения аккумулятора или снятия разъема жгута электропроводки с блока приемника.

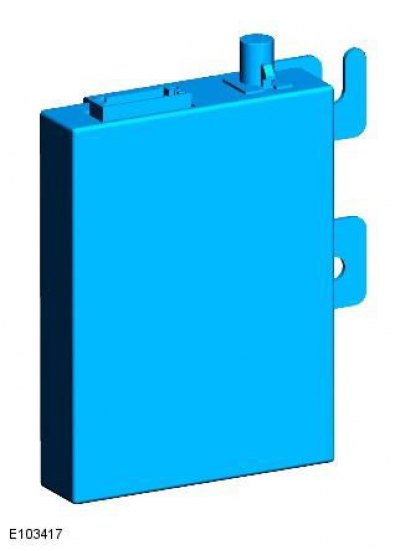

Приемник
Приемник расположен на левой стороне багажного отделения. Приемник расположен на интегральном кронштейне, который, в свою очередь, крепится к кронштейну аудиосистемы, на котором располагается приемник радио High Definition (HD).
Приемник подключен к антенне на левом окне с помощью коаксиального кабеля. Радиочастотные сигналы от пульта дистанционного управления принимаются антенной и передаются через согласующий блок антенны и коаксиальный кабель к приемнику. Приемник обрабатывает сигналы и передает соответствующие сообщения к FFBH по специальной шине.
Антенна и согласующий блок антенны

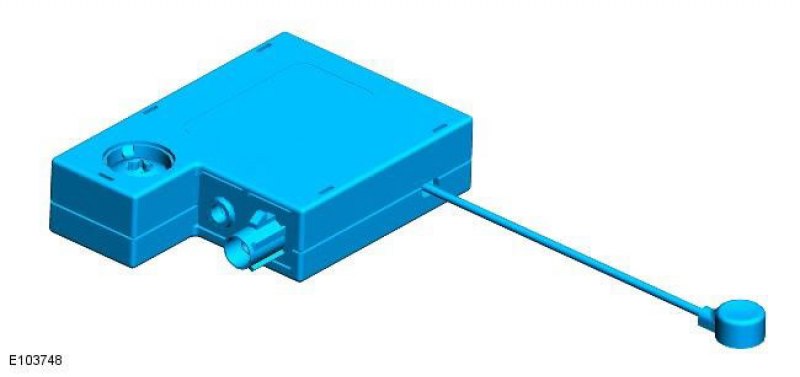

Согласующий блок антенны:
Антенна FFBH расположена на левом заднем окне и использует те же самые элементы антенны, которые используются системой цифрового аудиовещания (DAB).
Согласующий блок антенны расположен выше антенны DAB, за обшивкой потолка. Перекидной провод от этого блока подсоединяется непосредственно к шпильке на антенне, расположенной на стекле. Приемник подсоединяется к согласующему блоку коаксиальным кабелем.
(Статья перепечатана отсюда: AutoInstruction.ru)
Антенна, расположенная на стекле, принимает радиочастотные сигналы от пульта дистанционного управления и передает их через согласующий блок и коаксиальный кабель к приемнику FFBH.
