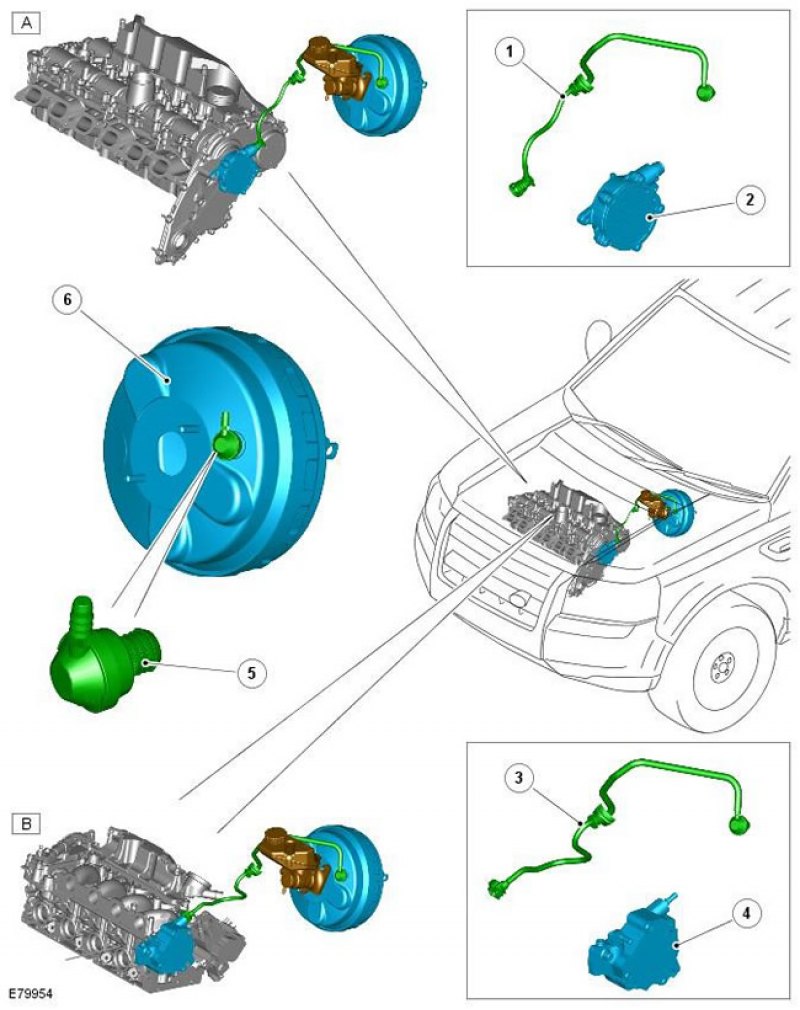

Расположение элементов
Примечание: Показан вариант с левосторонним управлением, для варианта с правосторонним управлением аналогично.
| Поз. | № запасной части | Наименование |
| A | - | Расположение элементов усилителя тормозов - двигатель i6 |
| B | - | Расположение элементов усилителя тормозов - двигатель TD4 |
| 1 | - | Вакуумный трубопровод - двигатель i6 |
| 2 | - | Вакуумный насос - двигатель i6 |
| 3 | - | Вакуумная трубка - двигатель TD4 (до 2010 МГ) |
| 4 | - | Вакуумный насос - двигатель TD4 |
| 5 | - | Контрольный клапан |
| 6 | - | Вакуумный усилитель тормозной системы |
Поддержку работы тормозной системы обеспечивает вакуумный усилитель неактивного типа.
Усилитель тормозов - это компактный блок, он занимает меньше места, чем обычный усилитель тормозов и улучшает поведение автомобиля при столкновении. Блок снабжен совместно действующими тандемными мембранами диаметром 203,20 мм и 228.60 мм.
Блок расположен в моторном отделении со стороны водителя, герметично уплотнен относительно перегородки моторного отделения прокладкой и закреплен четырьмя шпильками и гайками. Толкатель усилителя тормозов подсоединен к педали тормоза посредством пальца. Выходной толкатель усилителя располагается в главном поршне главного тормозного цилиндра. За дополнительной информацией обратитесь к главе: Гидропривод тормозов (206-06 Гидропривод тормозов, Описание и принцип действия).
Вакуумные элементы
И на бензиновом двигателе i6 и на дизельном двигателе TD4 разрежение, требуемое для работы вакуумного усилителя тормозов, создается вакуумным насосом, установленным в задней части головки цилиндров. Привод вакуумного насоса осуществляется впускным распределительным валом.
Жесткий пластиковый трубопровод соединяет вакуумный насос с обратным клапаном, который установлен на передней камере усилителя тормозов. Длина и разводка этого трубопровода в вариантах с левосторонним и правосторонним управлением различны.
Обратный клапан поддерживает разрежение, необходимое для работы усилителя тормозов и не пропускает воздух в переднюю камеру.

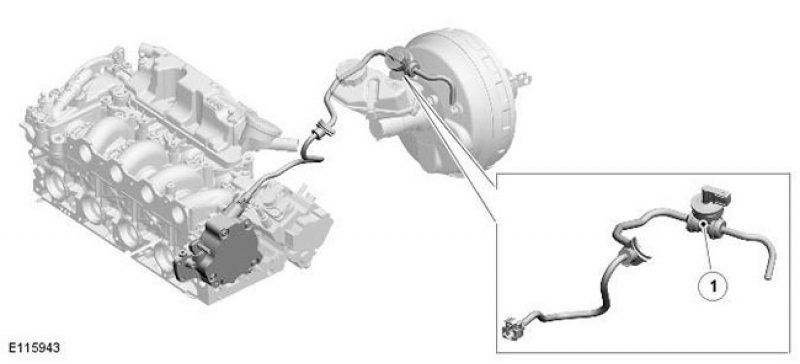

Автомобили, оснащенные системой «Стоп/Старт» - начиная с 2010 МГ
| Поз. | № запасной части | Наименование |
| 1 | - | Датчик вакуума усилителя тормозов |
Датчик вакуума усилителя тормозов
Оригинал расположен на ресурсе (autoinstruction.ru)
Датчик вакуума в тормозной системе, представленный на автомобилях с системой «Стоп/Старт», предназначен для контролирования уровня вакуума в сервоприводе тормозов. Датчик вакуума установлен в вакуумной трубке и соединен по проводам с ECM. За дополнительной информацией обратитесь к главе: Система запуска (303-06C Система запуска - 2.2L Duratorq - Td4, Автомобили изготовленные начиная с 03/2009, Описание и принцип действия).
