Примечание: Если колодки стояночного тормоза или тормозные диски были сняты для получения доступа к другим элементам, НЕ ВЫПОЛНЯЙТЕ процедуру приработки.
Снятие
1. Поднимите и подоприте автомобиль.
Предупреждение: Не работайте на автомобиле и под автомобилем, опирающимся только на домкрат. Обязательно установите под автомобиль надежные опоры.
2. Снимите колеса. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
3. Снимите оба задних тормозных диска. Обратитесь к процедуре: Тормозной диск (206-04 Задний дисковый тормоз, Снятие и установка).
4. Повторите описанную выше процедуру с другой стороны автомобиля.
Установка
1. Очистите опорный щит и нанесите смазку на контактные поверхности тормозных колодок. Очистите регулятор и установите его на минимальную длину.
Предупреждение: Не используйте сжатый воздух для очистки элементов тормозов. Пыль от фрикционных материалов приносит вред при попадании в легкие.

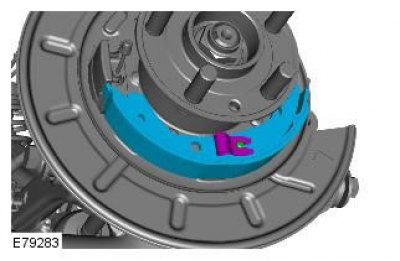

2. Установите вторичную тормозную колодку.
Внимание: Проследите за тем, чтобы пружина тормозной колодки не была чрезмерно растянута.
3. Подсоедините трос стояночного тормоза.
4. Присоедините пружину троса стояночного тормоза к рычагу привода колодок, проследив за тем, чтобы пружина не была перекручена.
5. Установите пружинный фиксатор и штифт.
6.

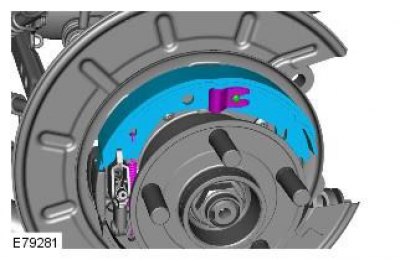

- Установите первичную тормозную колодку.
- Установите разжимную пластину и пружину.
- Установите возвратную пружину.
- Установите пружинный фиксатор и штифт.
Предупреждение: Убедитесь в том, что возвратная пружина и пружина регулятора правильно установлены на первичную колодку.
Внимание: Проследите за тем, чтобы пружина тормозной колодки не была чрезмерно растянута.

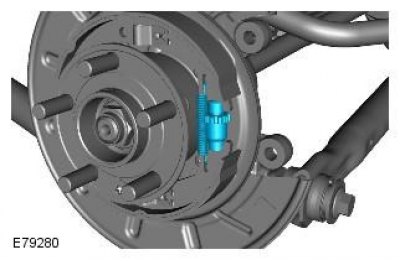

7. Установите регулятор тормозных колодок.
Внимание: Проследите за тем, чтобы пружина тормозной колодки не была чрезмерно растянута.
8. Повторите описанную выше процедуру с другой стороны автомобиля.
9. Установите оба задних тормозных диска. Обратитесь к процедуре: Тормозной диск (206-04 Задний дисковый тормоз, Снятие и установка).
10. Установите колеса. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
11. При необходимости выполните процедуру приработки колодок стояночного тормоза. Обратитесь к процедуре: Приработка колодок стояночного тормоза (206-05 Стояночный тормоз и привод стояночного тормоза, Общие процедуры).
