Во избежание случайного срабатывания необходимо разрядить источник резервного питания модуля управления системой пассивной безопасности. После отсоединения провода(ов) массы аккумуляторной батареи выждите не менее одной минуты, прежде чем выполнять ремонт или регулировку системы пассивной безопасности (SRS), либо компонентов, расположенных рядом с датчиками системы SRS. Несоблюдение данных инструкций может привести к травме.
Всегда надевайте защитные очки при выполнении работ на автомобиле, оснащенном подушками безопасности, и при работе с модулем подушки безопасности. Несоблюдение этого требования может привести к травме.
Чтобы свести к минимуму вероятность случайного срабатывания подушек безопасности при работе с системой подушек и ремней безопасности не используйте радиопередающие устройства сохранения кода доступа. Несоблюдение этого требования может привести к травме.
Чтобы свести к минимуму риск получения травм в случае преждевременного раскрытия подушки безопасности всегда переносите заряженный модуль подушки безопасности, развернув подушку и декоративную крышку от себя. Несоблюдение этого требования может привести к травме.
Чтобы свести к минимуму вероятность случайного раскрытия подушек безопасности, находящиеся под напряжением модули подушек безопасности должны размещаться на верстаке, который должен быть обязательно заземлен и только декоративной панелью, прикрывающей подушку вверх. Несоблюдение данных инструкций может привести к травме.
Никогда не дотрагивайтесь щупами тестера до электрических разъемов модулей подушек безопасности или любого другого элемента системы подушек и ремней безопасности. Несоблюдение этого требования может привести к травме.
Закрашивание крышки панели модуля подушки безопасности водителя или панели приборов может привести к повреждению крышки панели и подушек безопасности. Ни в коем случае не пытайтесь красить обесцвеченные или поврежденные декоративные крышки модулей подушек безопасности или панель приборов. Установите новый элемент. Несоблюдение этого требования может привести к травме.
Убедитесь, что прошло достаточно времени после отсоединения провода(ов) массы аккумуляторной батареи, прежде чем выполнять ремонт системы подушек и ремней безопасности (SRS). Несоблюдение данных инструкций может привести к травме.
Примечание: Описание процедуры снятия в этой инструкции может содержать описание действий по установке.
Снятие
1. Отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Переведите систему SRS в безопасный режим. Обратитесь к процедуре: Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите замок переднего ремня безопасности. Обратитесь к процедуре: Замок переднего ремня безопасности (501-20A Система ремней безопасности, Снятие и установка).

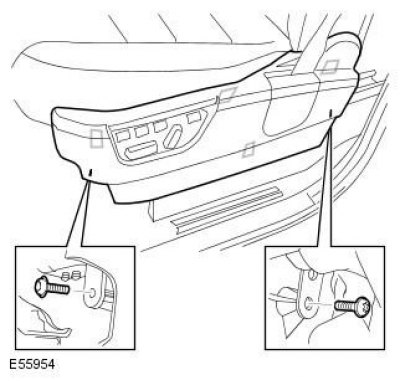

4.

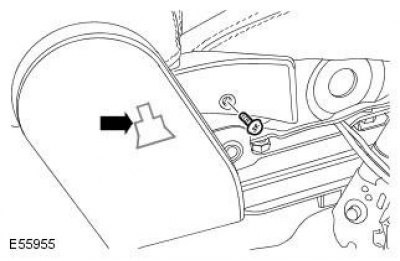

5.

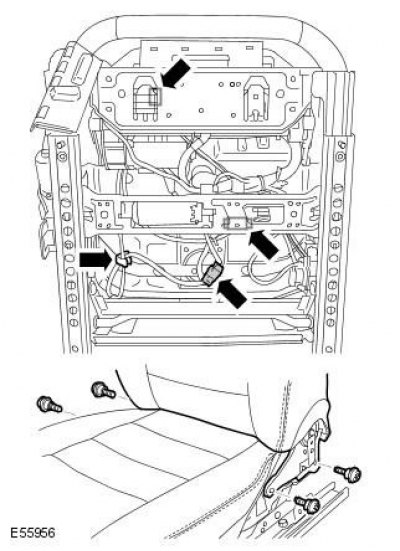

6. Момент затяжки: 25 Nm

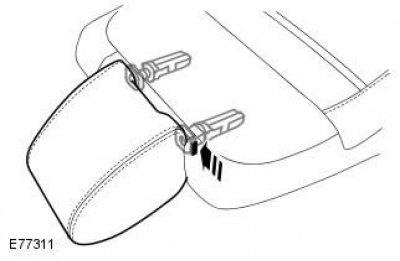

7.
8. Снимите подлокотник сиденья. Обратитесь к процедуре: Подлокотник переднего сиденья (501-10 Сиденье, Снятие и установка).

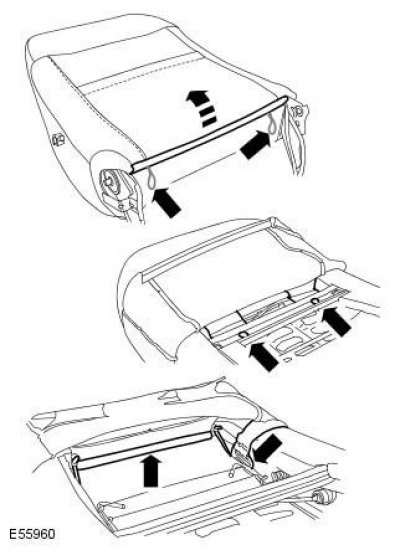

9.
10.
Установка
1. При установке выполните процедуру снятия в обратной последовательности.
