Снятие

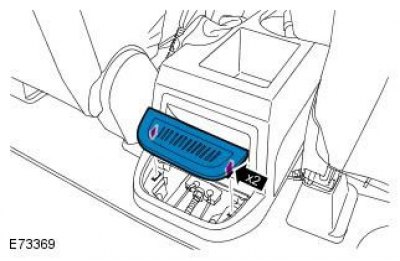

1.

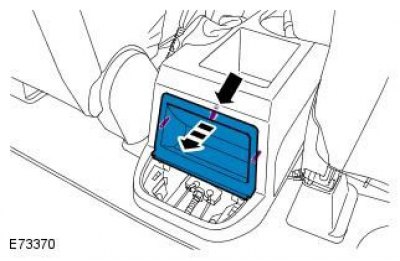

2. Снимите вещевой отсек.
3. Выверните регулировочную гайку и отсоедините передний трос стояночного тормоза.
Примечание: Используйте дополнительный ключ, чтобы предотвратить проворачивание элемента.

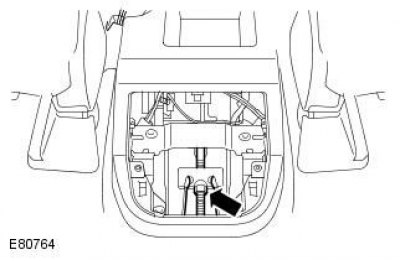

4. Освободите задние тросы стояночного тормоза и снимите компенсатор.

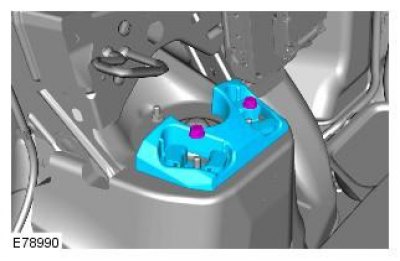

5. Снимите панели отделки задней боковой части кузова. Обратитесь к процедуре: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).
6.

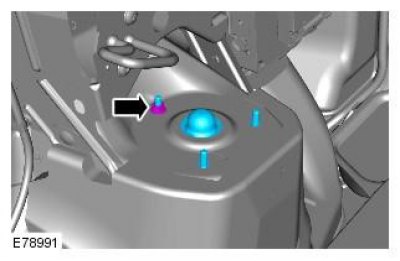

7. Повторите рассмотренную выше процедуру на другой стороне.
8.
9. Повторите рассмотренную выше процедуру на другой стороне.
10. Приподнимите и подоприте автомобиль
Предупреждение: Установите под автомобиль надежные опоры.
11. Снимите оба задних колеса в сборе с шинами. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
12. Снимите задний датчик высоты подвески (при наличии). Обратитесь к процедуре: Датчик высоты задней подвески (204-05 Динамическая подвеска автомобиля, Снятие и установка).
13. Снимите задний глушитель. Обратитесь к процедуре: Система выпуска отработавших газов (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).
14. Отбракуйте болты.

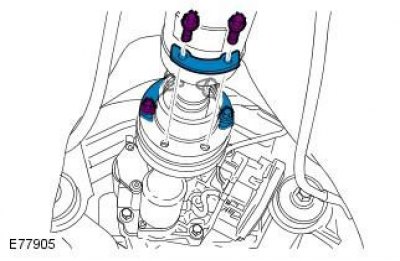

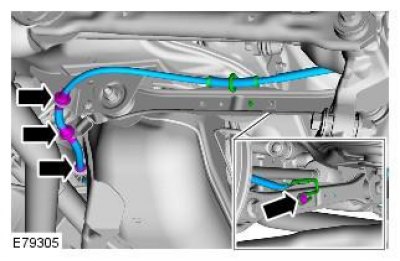

Отметьте положение фланца карданного вала относительно фланца ведущей шестерни. Во избежание повреждения шарнира или чехла не допускайте, чтобы карданный вал висел, не закрепленный с одной стороны.
15.

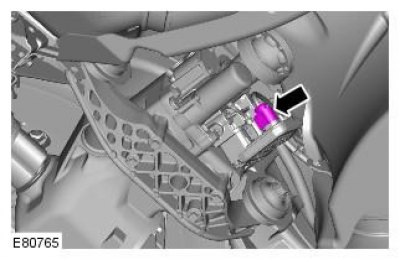

16. Повторите рассмотренную выше процедуру на другой стороне.
Текст предоставил этот ресурс (Autoinstruction)
17.
18.
19. Повторите рассмотренную выше процедуру на другой стороне.

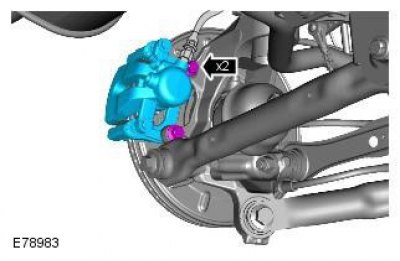

20. Закрепите сбоку задний тормозной суппорт.
Внимание: Не нагружайте тормозной шланг.
21. Повторите рассмотренную выше процедуру на другой стороне.

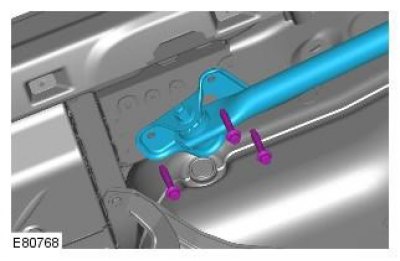

22. Отсоедините кронштейн крепления продольного рычага к кузову.
Внимание: Удостоверьтесь, что втулка(и) или изолятор(ы) не деформировались или остались без опоры в ходе данной процедуры.
23. Повторите рассмотренную выше процедуру на другой стороне.

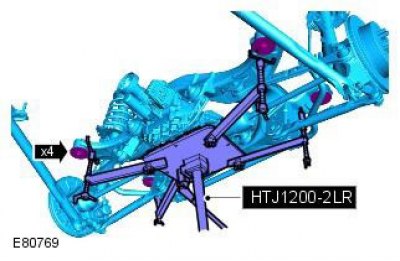

24. Подоприте подрамник. Общее оборудование: Powertrain Jack
25.

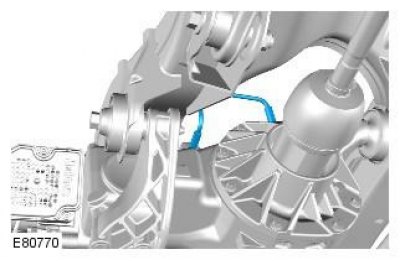

26. Аккуратно опустите подрамник для получения доступа к магистралям вентиляции дифференциала.
27.
28. С посторонней помощью снимите задний подрамник в сборе.
Внимание: Проследите за тем, чтобы никакие элементы не были защемлены / зажаты.
29.

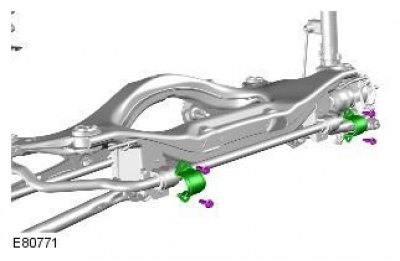

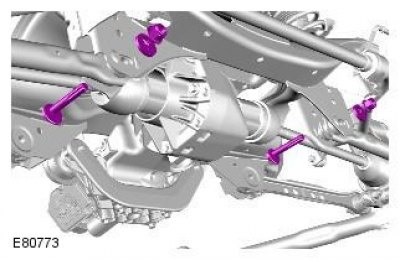

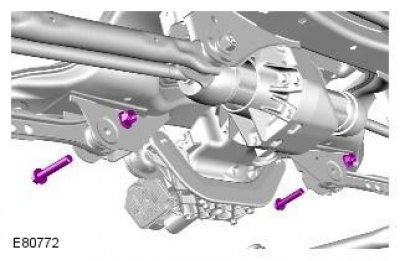

Примечание: Не выполняйте дальнейший демонтаж, если элемент снимается только для получения доступа.
30.
31.

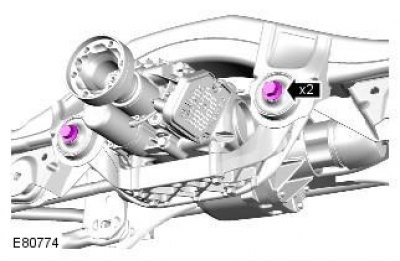

32. Отбракуйте болты.

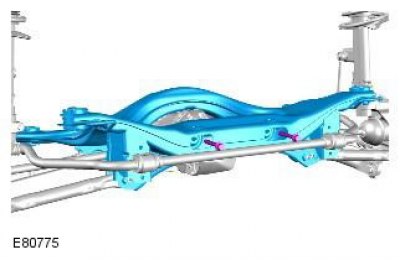

33. Отбракуйте болты.
34. С посторонней помощью снимите задний подрамник.
Установка
1.
- Очистите контактные поверхности элементов.
- С посторонней помощью установите подрамник.
- С посторонней помощью выверьте положение и закрепите дифференциал.
- Затяните задние болты. Момент затяжки: 110 Nm
- Затяните передние болты. Момент затяжки: 175 Nm
Внимание: Используйте новые болты.
2. Выверьте положение рычагов подвески по отношению к подрамнику и вверните болты, но не затягивайте полностью на этой стадии.
Внимание: Используйте новые болты.
3. С помощью специального инструмента подоприте подрамник.
4. Подсоедините вентиляционные магистрали коробки передач.
5. С посторонней помощью установите подрамник на кузов и затяните болты. Момент затяжки: 175 Nm
Проследите за тем, чтобы никакие элементы не были защемлены / зажаты. Используйте новые болты.
6. Вверните зажимные болты стабилизатора, но пока не затягивайте их до конца.
Внимание: Используйте новые болты.
7. Состыкуйте электрический разъем модуля активной муфты.
8. Уберите домкрат для коробки передач. Общее оборудование: Powertrain Jack
9. Установите кронштейны крепления продольного рычага к кузову. Момент затяжки: 110 Nm
Внимание: Используйте новые болты.
10.
- Очистите контактные поверхности элементов.
- Установите опорный кронштейн тормозного суппорта. Момент затяжки: 110 Nm
- Повторите описанную выше процедуру с другой стороны автомобиля.
- Закрепите провод и датчик скорости вращения колеса. Момент затяжки: 5 Nm
- Закрепите провод в зажимах.
- Повторите описанную выше процедуру с другой стороны автомобиля.
Внимание: Убедитесь в том, что тормозной шланг не перекручен и установлен в правильное положение.
11. Левая сторона: Состыкуйте электрический разъем датчика высоты.
12.
- Установите и закрепите задние амортизаторы.
- Установите оба демпфера массы. Момент затяжки: 25 Nm
13. Повторите описанную выше процедуру с другой стороны автомобиля.
14.
- Очистите контактные поверхности элементов.

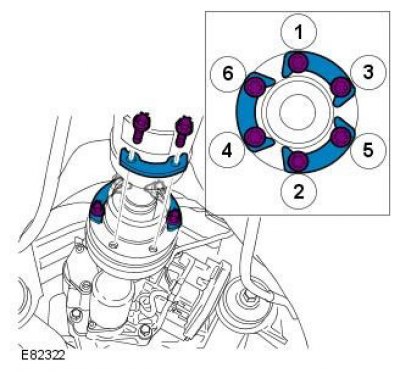

- Подсоедините карданный вал к заднему фланцу. Момент затяжки: 40 Nm
15. Установите тросы стояночного тормоза на направляющие трубки.
16. Подсоедините тросы стояночного тормоза.
17. Отрегулируйте стояночный тормоз. Обратитесь к процедуре: Регулировка троса стояночного тормоза (206-05 Стояночный тормоз и привод стояночного тормоза, Общие процедуры).
18. Установите задний глушитель. Обратитесь к процедуре: Система выпуска отработавших газов (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).
19. Установите панели отделки задней боковой части салона. Обратитесь к процедуре: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).
20. Установите задний датчик высоты подвески. Обратитесь к процедуре: Датчик высоты задней подвески (204-05 Динамическая подвеска автомобиля, Снятие и установка).
21. Установите колеса в сборе с шинами. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
22. Затяните зажимные болты стабилизатора. Момент затяжки: 60 Nm
Внимание: Гайки и болты требуется затягивать, когда автомобиль опирается на подвеску.
23. Подтяните рычаги подвески к подрамнику. Момент затяжки: 175 Nm
Внимание: Гайки и болты требуется затягивать, когда автомобиль опирается на подвеску.
Во время установки не затягивайте гайки и болты пока не будет выполнена процедура регулировки всех 4 колес.
24. Выполните полную проверку геометрии автомобиля и соответствующую регулировку.
