Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите разъём правого кислородного датчика с кронштейна на трубе системы охлаждения и разъедините разъём.

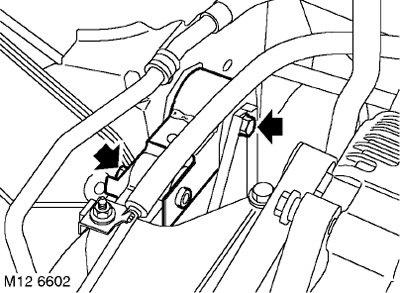

3. Выверните болт крепления верхней правой поперечины двигателя к верхнему кронштейну.
4. Ослабьте болт крепления верхней правой поперечины двигателя к кузову и отведите поперечину от верхнего кронштейна.
5. Поднимите автомобиль на подъемнике.
6. Снимите нижнюю защиту двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
7. Снимите приёмную трубу системы выпуска.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Приёмная труба: кроме стран Североамериканского рынка.
8. Отверните болт крепления нижней поперечины к кронштейну на поддоне.
9. Ослабьте болт крепления нижней поперечины двигателя к подрамнику, отведите поперечину от кронштейна на поддоне.
10. Освободите трос выбора передач от крепления на кузове.
11. Отверните 2 болта крепления теплозащитного экрана раздаточной коробки к кронштейну нижней поперечины двигателя.
12. Отверните гайку крепления теплозащитного экрана к картеру вала привода заднего моста.
13. Отверните гайку крепления теплозащитного экрана к картеру раздаточной коробки.
14. Отверните 4 гайки крепления правого выпускного коллектора к головке цилиндров.
15. Снимите выпускной коллектор и утилизируйте его прокладки.
Установка
1. Протрите выпускной коллектор и ответную привалочную поверхность на головке цилиндров.
2. Установив новую прокладку, установите выпускной коллектор, наживите гайки и затяните их моментом 45 Нм.
3. Установите теплозащитный экран на раздаточную коробку.
4. Наживите гайку крепления теплозащитного экрана к картеру раздаточной коробки и затяните её моментом 45 Нм.
5. Наживите гайку крепления теплозащитного экрана к картеру ведущей шестерни раздаточной коробки и затяните её моментом 25 Нм.
6. Вверните 2 болта крепления теплозащитного экрана к кронштейну нижней поперечины двигателя и затяните их моментом 9 Нм.
7. Закрепите трос выбора передач на кузове.
8. Установите нижнюю поперечину на кронштейн поддона, вверните болты и затяните их моментом 100 Нм.
9. Затяните болт крепления нижней поперечины к подрамнику моментом 100 Нм.
10. Установите приёмную трубу системы выпуска.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Приёмная труба: кроме стран Североамериканского рынка.
11. Установите на место нижнюю защиту двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
12. Опустите автомобильный подъёмник.
13. Присоедините разъём правого кислородного датчика, закрепите разъём на кронштейне трубы системы охлаждения.
14. Установите верхнюю правую поперечину на кронштейн, вверните болт и затяните его моментом 100 Нм.
15. Затяните болт крепления верхней поперечины к кузову моментом 100 Нм.
16. Присоедините "отрицательную" клемму аккумуляторной батареи.
