Детали передней части кузова
- 1. Панель замка капота
- 2. Кронштейн фары, левый
- 3. Передняя поперечина в сборе
- 4. Панель поперечины,левая
- 5. Панель поперечины,правая
- 6. Панель передка в сборе
- 7. Кронштейн фары, правый
- 8. Усилитель панели замка капота
Внутренние элементы передней части кузова

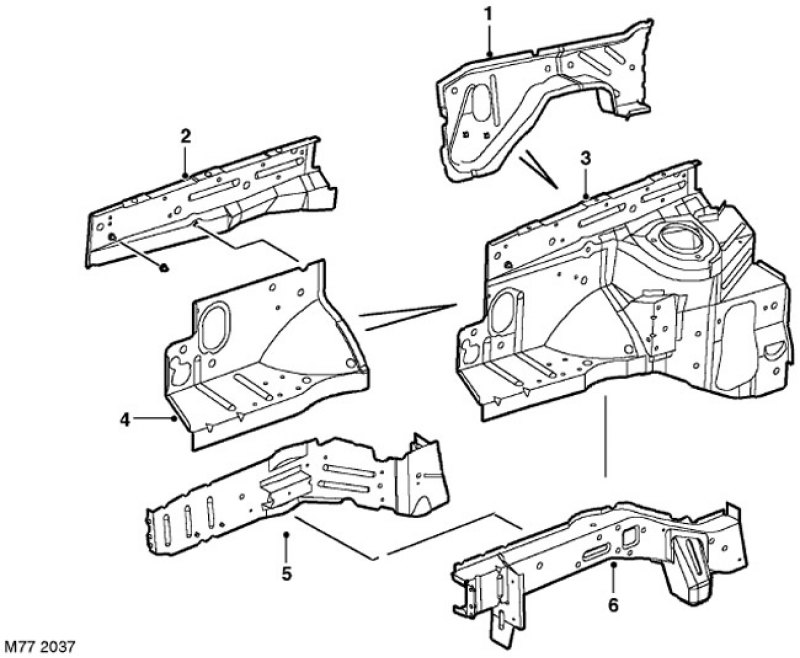

- 1. Усиление наружной панели колесной арки
- 2. Верхняя боковина моторного отсека
- 3. Боковина моторного отсека в сборе
- 4. Передняя панель боковины моторного отсека в сборе
- 5. Наружная панель переднего лонжерона
- 6. Передний лонжерон в сборе
Панели боковины кузова - 3-дверная версия
- 1. Наружная панель боковины кузова в сборе
- 2. Задняя наружная панель боковины кузова
- 3. Нижняя наружная панель боковины кузова
- 4. Передняя наружная панель боковины кузова
Панели боковины кузова - 5-дверная версия
- 1. Наружная панель боковины кузова в сборе
- 2. Задняя наружная панель боковины кузова
- 3. Нижняя наружная панель боковины кузова
- 4. Передняя наружная панель боковины кузова
Передние внутренние панели боковины кузова - 3-дверная версия

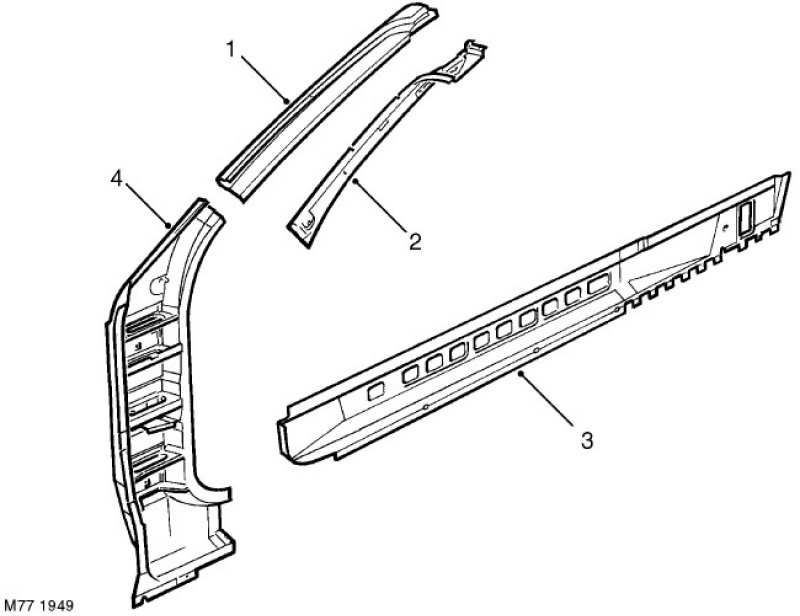

- 1. Панель усиления стойки "А"
- 2. Внутренняя панель стойки "А"
- 3. Внутренняя панель усилителя порога
- 4. Нижняя панель усиления стойки "А"
Передние внутренние панели боковины кузова - 5-дверная версия

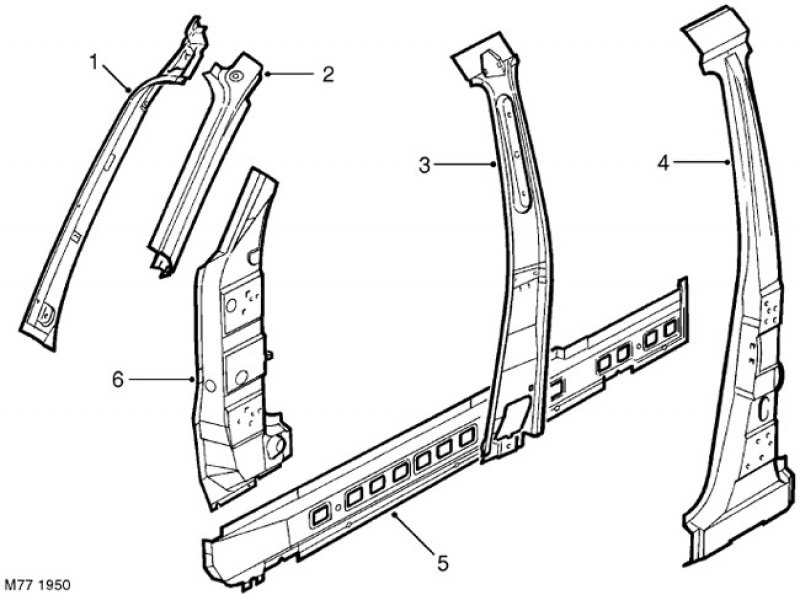

- 1. Внутренняя панель стойки "А"
- 2. Панель усиления стойки "А"
- 3. Внутренняя панель центральной стойки "В/С"
- 4. Панель усиления центральной стойки "В/С"
- 5. Внутренняя панель усилителя порога
- 6. Нижняя панель усиления стойки "А"
Задние внутренние панели боковины кузова - 3-дверная версия

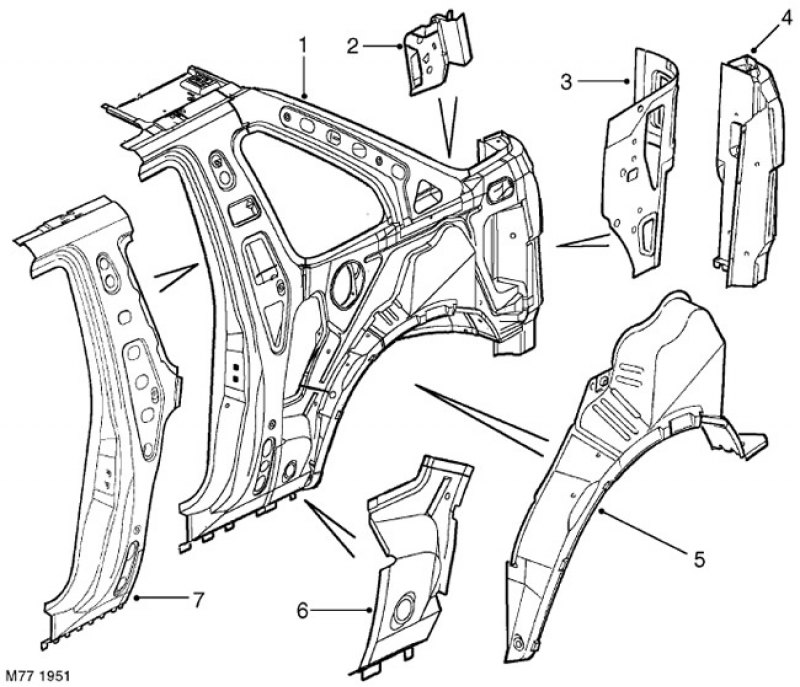

- 1. Боковина задка кузова в сборе
- 2. Усилитель упора спинки сиденья
- 3. Боковой усилитель задка кузова в сборе
- 4. Нижняя внутренняя стойка "E" в сборе
- 5. Наружная задняя колесная арка в сборе
- 6. Передний нижний усилитель задней панели
- 7. Панель усиления центральной стойки "В/С"
Задние внутренние панели боковины кузова - 5-дверная версия

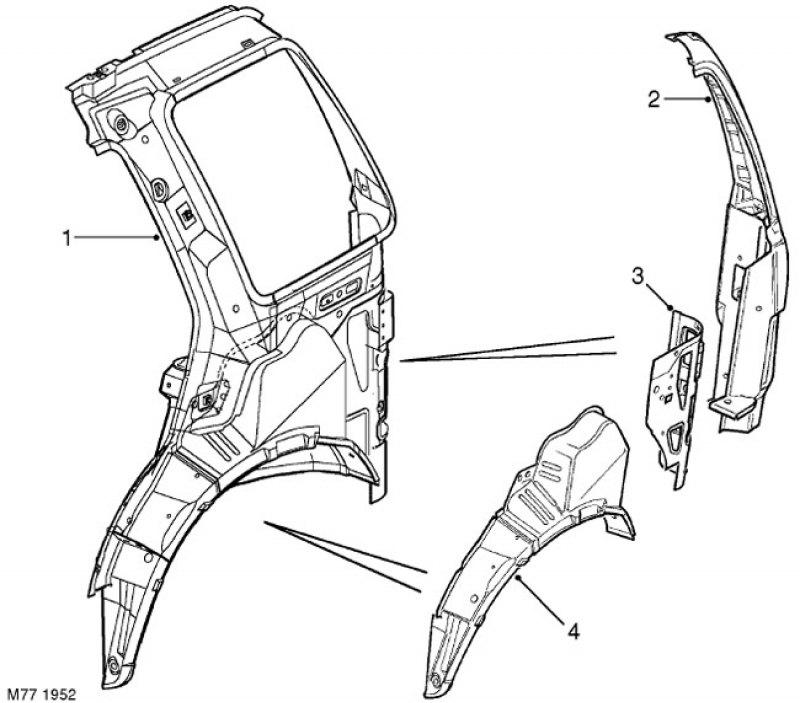

- 1. Боковина задка кузова в сборе
- 2. Нижняя внутренняя стойка "E" в сборе
- 3. Боковой усилитель задка кузова в сборе
- 4. Наружная задняя колесная арка в сборе
Крыша в сборе - 3-дверная версия

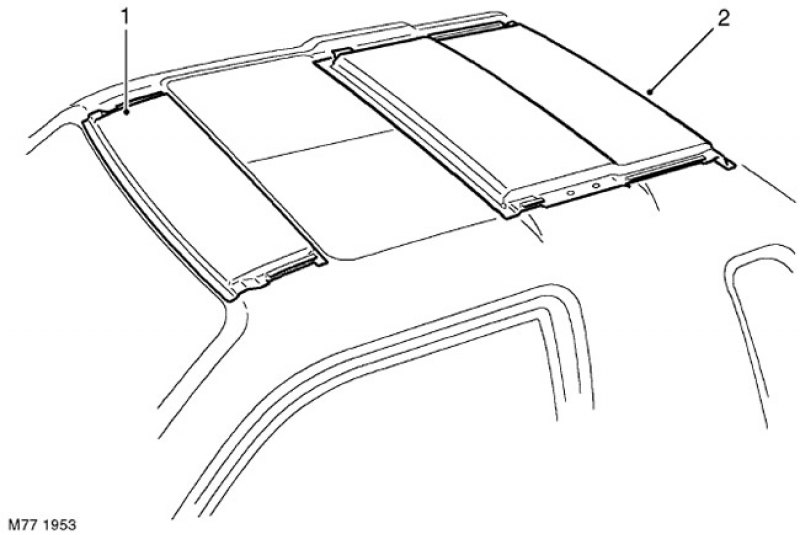

- 1. Передняя панель крыши в сборе
- 2. Задняя панель крыши в сборе
Крыша в сборе - 5-дверная версия

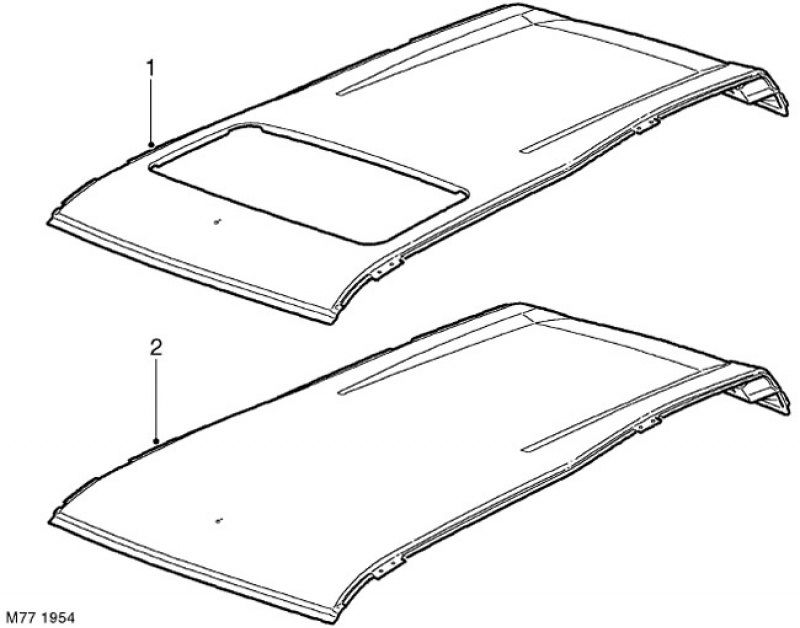

- 1. Крыша в сборе (версия с люком)
- 2. Крыша в сборе (версия без люка)
Детали задней части кузова

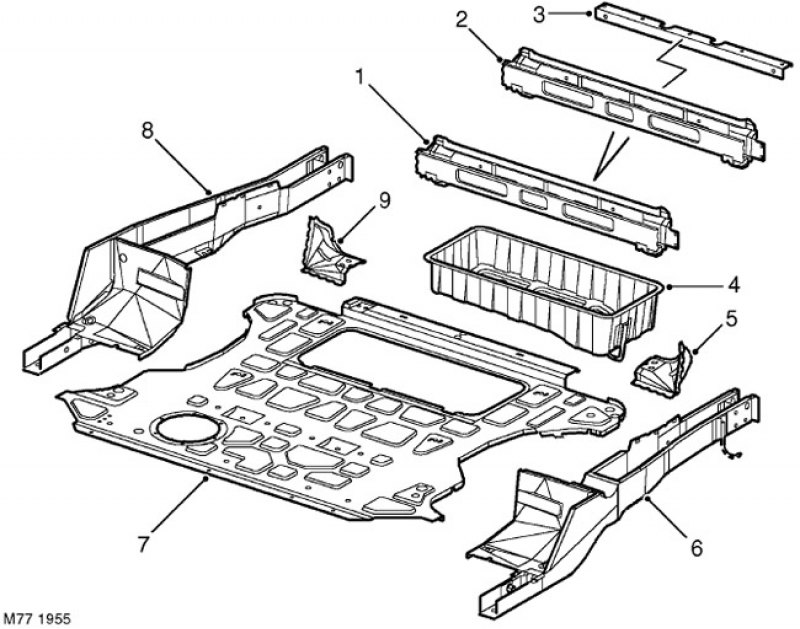

- 1. Задняя поперечина пола в сборе
- 2. Внутренняя панель поперечины пола
- 3. Кронштейн заднего бампера
- 4. Корыто пола в сборе
- 5. Угольник пола задний, левый
- 6. Левый лонжерон днища
- 7. Задняя панель пола в сборе
- 8. Правый лонжерон днища
- 9. Угольник пола задний, правый
(Смотрите полную версию на сайте: www.AutoInstruction.ru)
Двери в сборе

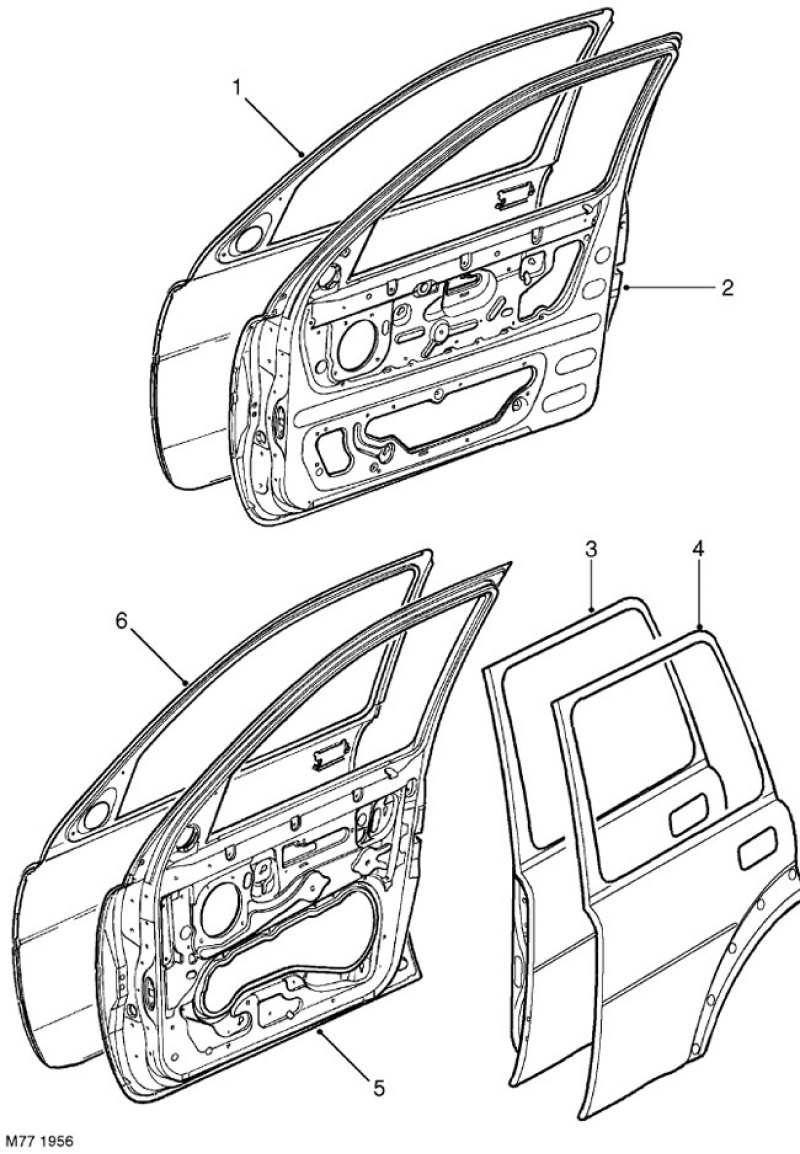

- 1. Наружная панель передней двери (3-дверная версия)
- 2. Передняя дверь в сборе (3-дверная версия)
- 3. Задняя дверь в сборе
- 4. Наружная панель задней двери
- 5. Передняя дверь в сборе (5-дверная версия)
- 6. Наружная панель передней двери (5-дверная версия)
Расположение электронных блоков управления
(на схеме показана 3-дверная версия, расположение для 5-дверной версии аналогично)

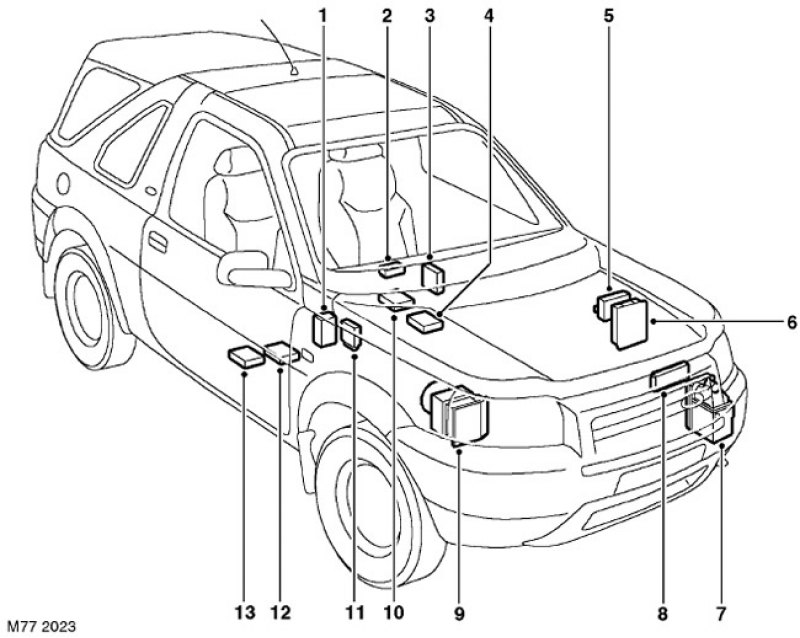

- 1. Центральный блок управления (в передней части блока реле и предохранителей за перчаточным ящиком со стороны переднего пассажира)
