Демонтаж
1. Поднимите переднюю часть автомобиля.
Предостережение: Не работайте на автомобиле или под ним, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.
2. Отсоедините "отрицательную" клемму аккумуляторной батареи.
3. Опорожните систему кондиционера и соберите хладагент.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
4. Снимите ремень привода компрессора.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4.
Предостережение: Запрещается отсоединять шланги кондиционера до полного опорожнения системы.

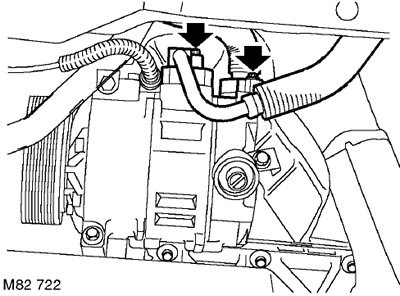

5. Выверните 2 винта крепления трубопроводов кондиционера к компрессору. Отсоедините трубопроводы от компрессора.
Внимание: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.
6. Снимите и выбросьте уплотнительные кольца с трубопроводов кондиционера.

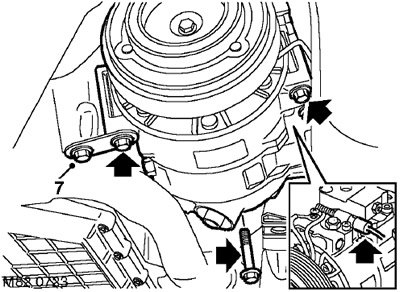

7. Ослабьте болт крепления опорного кронштейна компрессора кондиционера к фильтру-отстойнику. Не отворачивайте болт полностью.
8. Отверните 3 болта и снимите компрессор с опорного кронштейна. Отведите фиксирующий ремень в сторону, отсоедините электрический разъем и снимите компрессор.
Установка
1. Если устанавливается новый компрессор, то необходимо слить из него установленное количество хладагента.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Замена компрессора системы кондиционирования.
2. Новый компрессор герметично закрыт. В нем под давлением находится азот. Медленно снимите крышку. Как только герметичность будет нарушена, вы услышите характерный шум выходящего под давлением газа.
3. Убедитесь в чистоте стыковочных поверхностей трубопроводов кондиционера и фланца компрессора.
4. Установите компрессора на опорный кронштейн. Выровняйте положение фиксирующего ремня и затяните болты с моментом 25 Нм.
5. Присоедините колодку к разъему компрессор.
6. Смажьте новые уплотнительные кольца чистым специальным маслом и установите их на трубопроводы испарителя.
7. Соедините трубопроводы кондиционера с компрессором, заверните винты крепления и затяните их с моментом 22 Нм.
8. Замените влагоотделитель ресивера.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4, Влагоотделитель ресивера.
[Оригинал можно просмотреть на сайте AutoInstruction.ru]
9. Установите ремень привода компрессора.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4.
10. Заправьте систему кондиционера.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
11. Присоедините "отрицательную" клемму аккумуляторной батареи.
12. Уберите подпорки и опустите автомобиль.
