Проверка
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите нижний щит защиты двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
3. Поверните рулевое управление до упора вправо.

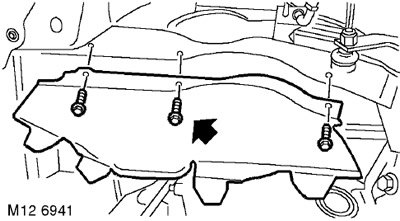

4. Отверните 3 болта и снимите правый защитный экран.
5. Проверьте состояние приводного ремня. При обнаружении следов износа или расслаивания замените приводной ремень на новый.
Регулировка
1. Ослабьте зажимной болт и поворотный болт натяжителя ремня привода компрессора.
2. Приложите к шестиграннику натяжителя момент, направленный против часовой стрелки. Для ремня бывшего в эксплуатации величина момента должна составлять 36 Нм, а для нового - 47 Нм.
3. Затяните зажимной болт с моментом 24 Нм.
4. Затяните поворотный болт с моментом 24 Нм.
5. Установите защитный экран и затяните болты его крепления с моментом 10 Нм.
6. Установите на место нижний щит защиты двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
7. Присоедините "отрицательную" клемму аккумуляторной батареи.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите ремень привода навесного оборудования.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td4.

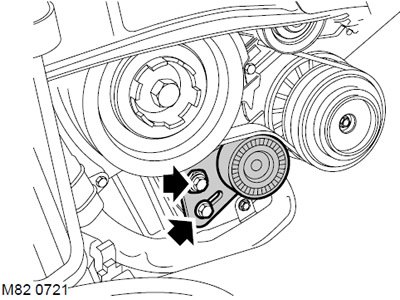

3. Ослабьте зажимной болт и поворотный болт натяжителя ремня привода компрессора.
4. Снимите ремень привода компрессора.
Установка
1. Убедитесь в том, что приводной ремень, шкивы компрессора и коленчатого вала, а также ролик натяжителя находятся в чистом состоянии.
2. Установите ремень привода компрессора.
3. Отрегулируйте натяжение ремня привода компрессора.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4, Ремень привода компрессора кондиционера - для моделей с двигателем Td4.
4. Установите ремень привода навесного оборудования.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td4.
5. Присоедините "отрицательную" клемму аккумуляторной батареи.
