Снятие
Все автомобили
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация
2. Снимите систему выпуска отработавших газов. Для получения дополнительной информации обратитесь к Система выпуска (30.10.08)
3. Снимите брызговик крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)
4.
Примечание: Теплозащитный экран состоит из трех частей.

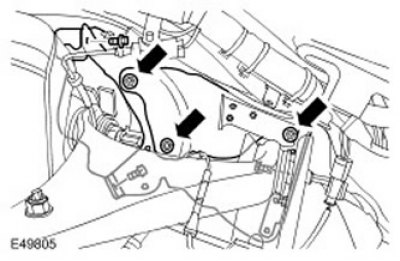

Для обеспечения доступа снимите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.
- Отверните 3 гайки.
- Выверните 3 болта.
Автомобили с левосторонним управлением

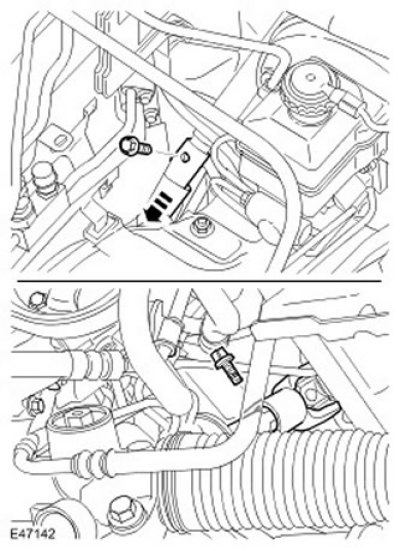

5. Убедитесь, что колеса находятся в положении, соответствующем прямолинейному движению, а затем выверните болт верхнего хомута карданного шарнира рулевой колонки. Отбракуйте крепежный болт.
6. Освободите крепление верхнего вала рулевой колонки.
7. Выверните болт хомута карданного шарнира рулевой колонки. Отбракуйте крепежный болт.
8. Освободите крепление и снимите вал в сборе с шарниром.
Все автомобили
9.
Внимание: Невыполнение этой операции может привести к растрескиванию трубки системы EGR под действием напряжения.
Отсоедините фланец выпускного коллектора, к которому крепится трубка системы EGR.
- Отверните 2 гайки.
- Отбракуйте уплотнение.
- Ослабьте, но не выворачивайте полностью, 2 болта, которыми трубка системы EGR крепится к клапану EGR.
10. Снимите выпускной коллектор.
- Выверните 8 болтов.
- Соберите дистанционные втулки и отбракуйте болты.
- Выверните болт крепления прокладки/теплозащитного экрана.
- Отбракуйте прокладку/теплозащитный экран.
Установка
Все автомобили
1. Очистите контактные поверхности деталей.
2. Установите выпускной коллектор.
- Установите прокладку/теплозащитный экран.
- Затяните болт теплозащитного экрана (момент затяжки 25 Нм).
- Вверните и слегка затяните болты.
- Равномерно и постепенно затяните болты в указанной последовательности с моментом 20 Нм.
3. Присоедините трубку системы EGR и фланцы выпускного коллектора.
- Установите новую прокладку.
- Затяните гайки (момент затяжки 25 Нм).
- Затяните болты (момент затяжки 25 Нм).
Автомобили с левосторонним управлением
4. Установите нижний карданный шарнир рулевой колонки в сборе.
- Очистите контактные поверхности деталей.
- Вверните и затяните новые капсулированные болты (момент затяжки 25 Нм).
5.
Примечание: Теплозащитный экран состоит из трех частей.
Установите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.
- Вверните болты.
- Заверните гайки.
6. Установите брызговик крыла. Для получения дополнител ьной информации обратитесь к Брызговик крыла (76.10.48)
7. Установите систему выпуска отработавших газов. Для получения дополнител ьной информации обратитесь к Система выпуска (30.10.08)
8. Подсоедините провод "массы" к аккумуляторной батарее.
