Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите индивидуальную катушку зажигания. Для получения дополнительной информации обратитесь к Катушка зажигания в блоке со свечой зажигания (18.20.44)
3. Снимите оставшиеся индивидуальные катушки.
4. Снимите указатель уровня масла и трубку.
- Выньте щуп.
- Снимите гайку.
- Отбракуйте уплотнительное кольцо.
5. Отсоедините жгут электропроводки двигателя от опорного кронштейна.
6. Расстыкуйте электрический разъем электромагнитного клапана регулируемого газораспределения (VCT).

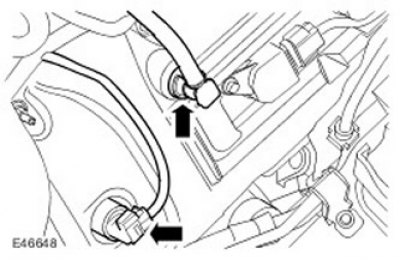

7. Отсоедините сапун от крышки головки цилиндров.
8.
Примечание: Перед выворачиванием болтом запомните их местоположение.
Снимите крышку головки цилиндров. Выверните 14 болтов крепления крышки головки цилиндров.

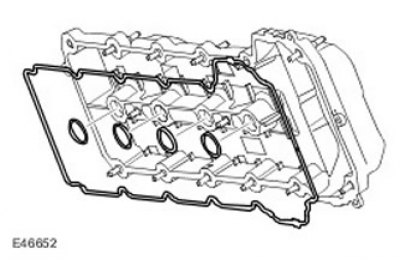

9. Снимите и отбракуйте прокладки крышки головки цилиндров.
10.
Примечание: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

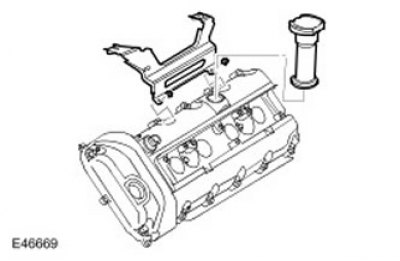

Снимите маслозаливную трубку. Снимите уплотнительное кольцо и отбракуйте его.
Установка
1. Установите маслозаливную трубку. Установите уплотнительное кольцо.
2. Установите новые уплотнения в отверстия крышки головки цилиндров.
3. Установите новую прокладку крышки головки цилиндров.
4.
Примечание: Нанесите две полоски силиконового герметика для прокладок, как показано на рисунке. Полоски герметика должны иметь диаметр 3 мм и длину 12 мм. Сразу после нанесения герметика установите крышку головки цилиндров. Крышку головки цилиндров необходимо установить прямо на головку, не размазав при этом герметик по прокладке.
Установите крышку головки цилиндров. Очистите контактные поверхности деталей.
5. Вверните болты крышки головки цилиндров.
- Вверните болты крышки головки цилиндров в соответствии с их прежним местоположением.

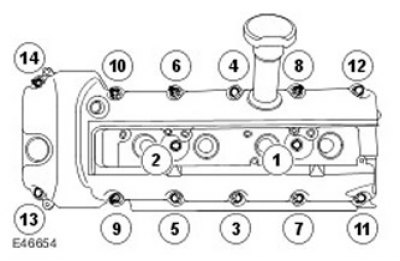

- Затяжку болтов производить в порядке, показанном на рисунке.
- Затяните болты (момент затяжки 12 Нм).
6. Состыкуйте электрический разъем электромагнитного клапана регулируемого газораспределения (VCT).
7. Присоедините жгут электропроводки двигателя к опорному кронштейну.
8. С посторонней помощью установите указатель уровня масла и трубку.
- Очистите контактные поверхности деталей.
- Установите уплотнительное кольцо.
- Смажьте уплотнение чистым моторным маслом.
- Затяните гайку (момент затяжки 6 Нм).
9. Установите индивидуал ьную катушку зажигания. Для получения дополнител ьной информации обратитесь к Катушка зажигания в блоке со свечой зажигания (18.20.44)
10. Установите оставшиеся индивидуальные катушки зажигания.
