Специальный инструмент
Инструмент для поворачивания коленчатого вала 303-674 |
Снятие
Примечание: Здесь рассмотрены снятие и установка следующих деталей: натяжитель первичной цепи привода ГРМ, направляющая цепи газораспределительного механизма, звездочка промежуточного вала, звездочка коленчатого вала и цепь газораспределительного механизма.
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация
2. Снимите переднюю крышку двигателя. Для получения дополнительной информации обратитесь к Передняя крышка двигателя (12.65.01)

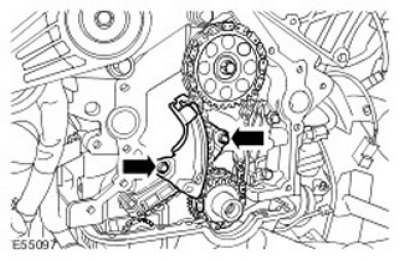

3. Снимите натяжитель первичной цепи привода ГРМ. Выверните 2 болта.
4. Снимите направляющую натяжителя первичной цепи привода ГРМ. Выверните 2 болта.
5. Установите специальный инструмент на коленчатый вал.
6. Снимите звездочку промежуточного вала.
- С помощью дополнительного ключа и специального инструмента заблокируйте звездочку промежуточного вала.
- Выверните и отбракуйте болт с головкой Torx.
7.
Примечание: Запишите, в каком положении стоит деталь.
Снимите звездочку коленчатого вала. Снимите первичную цепь привода ГРМ.
Установка
1. Установите первичную цепь привода ГРМ.
- Очистите контактные поверхности деталей.
- Установите звездочку коленчатого вала таким образом, чтобы углубление находилось со стороны коленчатого вала.
- Установите специальный инструмент на коленчатый вал.
2. Установите звездочку промежуточного вала.
- Очистите контактные поверхности деталей.
- Установите первичную цепь привода ГРМ на звездочки.
- Вверните новый болт с головкой Torx и слегка затяните его.
3. Установите направляющую цепи газораспределительного механизма.
- Очистите контактные поверхности деталей.
- Затяните болты (момент затяжки 20 Нм).
4. Установите натяжитель цепи газораспределительного механизма.
- Очистите контактные поверхности деталей.
- Затяните болты с моментом 10 Нм.
5. Затяните новый болт с головкой Torx с моментом 45 Нм, а затем поверните его еще на 70 градусов.
6. Установите переднюю крышку двигателя. Для получения дополнительной информации обратитесь к Передняя крышка двигателя (12.65.01)
7. Отрегулируйте фазы газораспределения клапанов. Для получения дополнительной информации обратитесь к Газораспределение
8. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
