Специальный инструмент
 Лебедка для подъема двигателя - 4.0L 303-1147 |  Приспособление для подъема двигателя 303-940 (LRT-12-138) |  Подъемные цепи 303-940/1 |
Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация
2. Закрепите капот в сервисном положении.
3. Поднимите и подоприте автомобиль.
4. Слейте жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
5. Слейте моторное масло. Для получения дополнительной информации обратитесь к Слив и заправка моторного масла (12.60.05)
6.
Примечание: Для ранних моделей требуется частичное освобождение топливного коллектора, чтобы можно было снять впускной коллектор.
Снимите впускной коллектор. Для получения дополнительной информации обратитесь к Впускной коллектор (30.15.02)
7. Снимите лоток аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для установки аккумулятора (76.10.30)

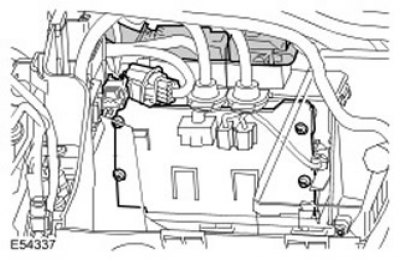

8. Отсоедините 2 электрических разъема блока ECM.
9. Освободите жгут электропроводки от коллектора.
- Освободите 2 зажима

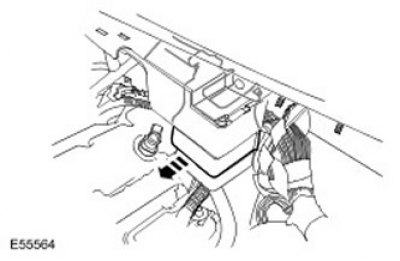

- Отведите жгут электропроводки в сторону
10. Снимите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)

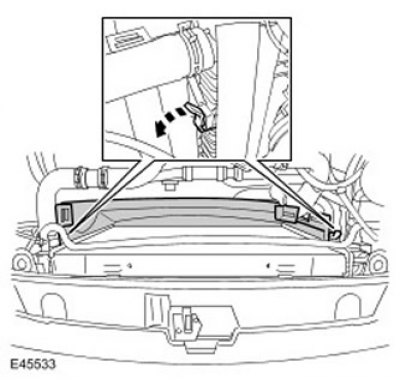

11. Снимите нижний кожух вентилятора. Освободите 2 зажима нижнего кожуха вентилятора охлаждения.
12. Установите экран, чтобы защитить сердцевину радиатора от повреждений.

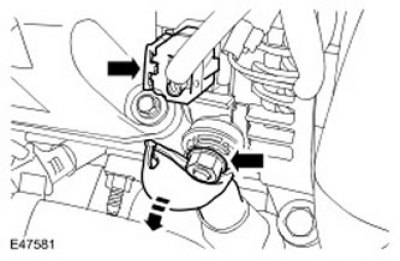

13. Отсоедините электрические разъемы генератора. Отсоедините электрический разъем.
14. Отведите опорный кронштейн радиатора в сторону.
- Выверните 3 болта.
- Освободите зажим жгута электропроводки.

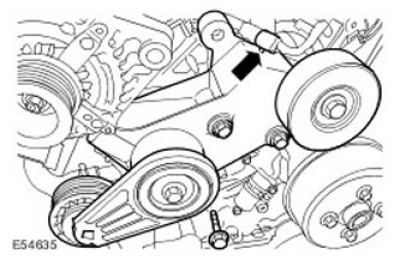

- Снимите и утилизируйте проволочную стяжку.
15.
Внимание: При выполнении этой операции система кондиционирования остается полностью заправленной, поэтому при отводе узла в сторону следует соблюдать осторожность.

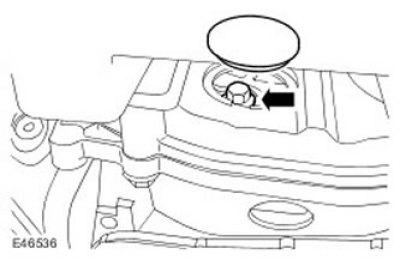

Отведите опорный кронштейн компрессора системы кондиционирования в сторону.
- Отсоедините электрический разъем компрессора системы кондиционирования.
- Освободите зажим крепления левого электрического разъема KS.

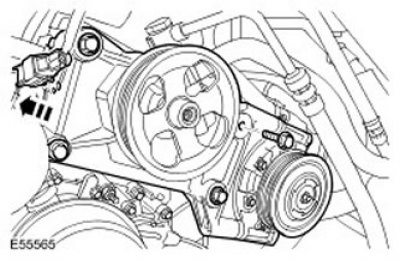

- Выверните 4 болта.

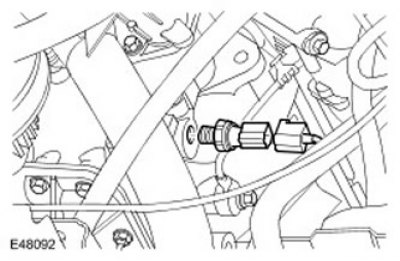

16. Отсоедините электрический разъем датчика давления моторного масла (ЕОР).

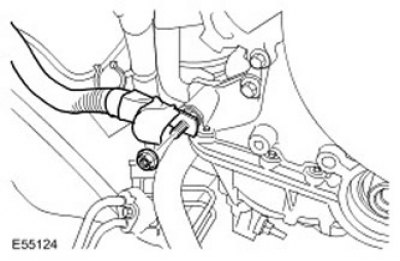

17. Отсоедините провод массы двигателя. Отверните гайку.
18. Отсоедините трубопроводы системы охлаждения коробки передач.
- Отверните гайку.

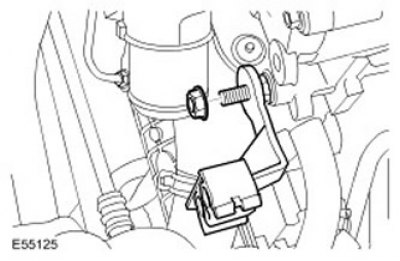

- Отведите деталь в сторону.

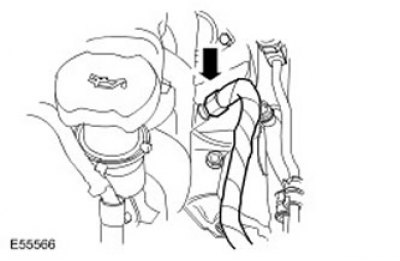

19. Снимите трубопровод EGR. Ослабьте накидную гайку EGR и отсоедините трубопровод.
20. Убедитесь, что колеса находятся в положении, соответствующем прямолинейному движению, а затем выверните болт верхнего хомута. Отбракуйте крепежный болт.
21. Выверните болт хомута карданного шарнира рулевой колонки. Отбракуйте крепежный болт.
22. Освободите крепление верхнего вала рулевой колонки.

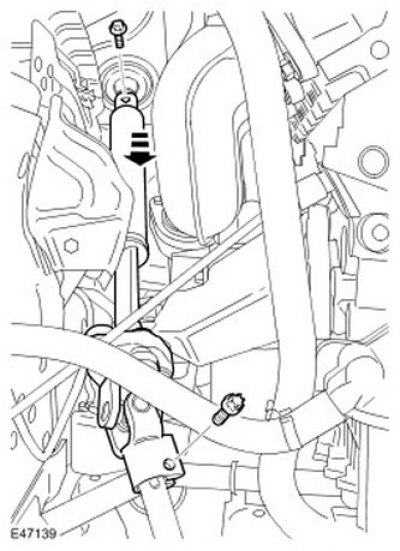

23. Освободите крепление и снимите вал в сборе с шарниром.
24. Снимите шланг насоса охлаждающей жидкости.
- Отведите деталь в сторону.

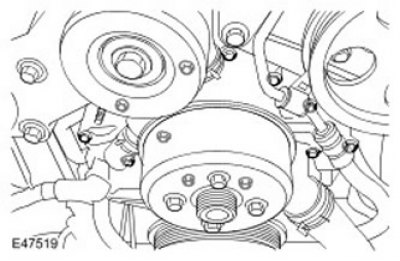

- Освободите зажим.

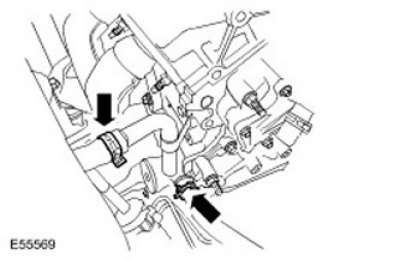

25. Отсоедините два шланга охлаждающей жидкости масляного радиатора двигателя. Освободите 2 зажима.

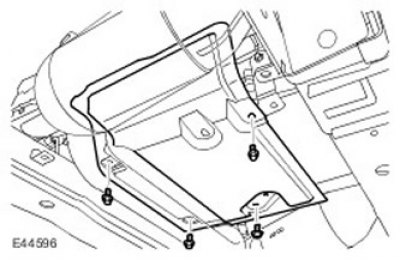

26. Снимите теплозащитный экран коробки передач. Выверните 4 болта.
27. Отсоедините электрический разъем датчика мониторинга левого каталитического нейтрализатора. Освободите жгут проводов подогреваемого кислородного датчика из кронштейна.

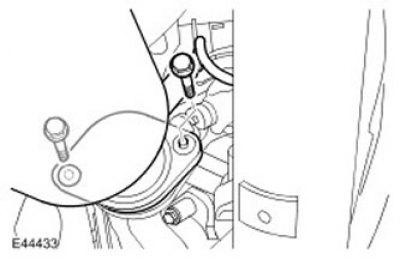

28. Отсоедините левый каталитический нейтрализатор от выпускного коллектора. Выверните 2 болта.
29. Отсоедините электрический разъем датчика мониторинга правого каталитического нейтрализатора. Освободите жгут проводов подогреваемого кислородного датчика из кронштейна.

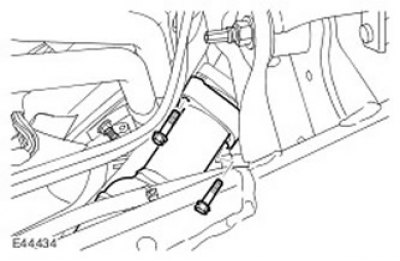

30. Отсоедините правый каталитический нейтрализатор от выпускного коллектора. Выверните 2 болта.

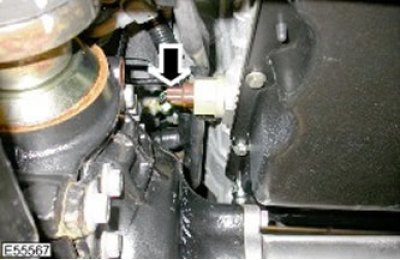

31. Отсоедините электрический разъем датчика температуры моторного масла.

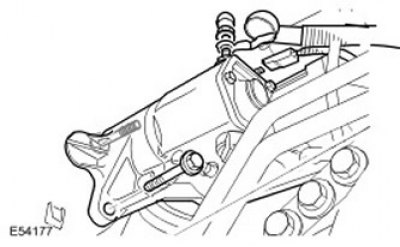

32. Освободите крепление стартера. Выверните 2 болта.

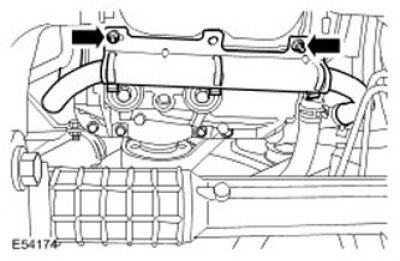

33. Освободите кронштейн жгута электропроводки. Отверните 2 гайки.

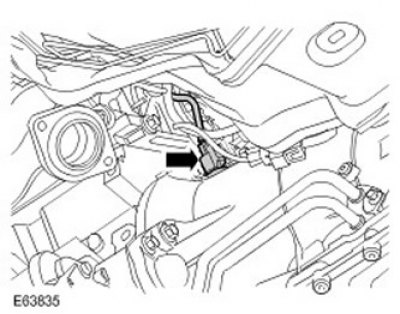

34. Отсоедините электрический разъем датчика положения коленчатого вала (СКР).
35. Установите приспособление для подъема двигателя.
- Затяните болты (момент затяжки 45 Нм).

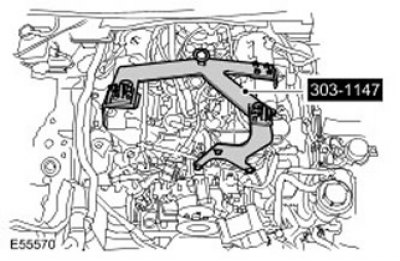

- Равномерно и постепенно затяните гайки (момент затяжки 25 Нм).
36. Освободите крепление гибкой пластины.
- Проверните коленчатый вал, чтобы получить доступ к крепежным болтам.
- Выверните 4 болта.
37. Освободите теплозащитный экран топливопровода и продувочной магистрали.
- Выверните 2 болта.

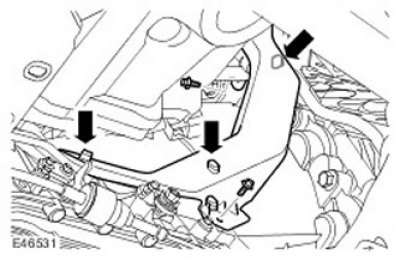

- Отведите экран топливопровода в сторону для получения доступа.
38.
Предостережение: Подоприте двигатель. При снятии коробки передач двигатель выпадет вперед.
Выверните болты крепления коробки передач.
- Присоедините подъемные цепи.
- Подоприте коробку передач.

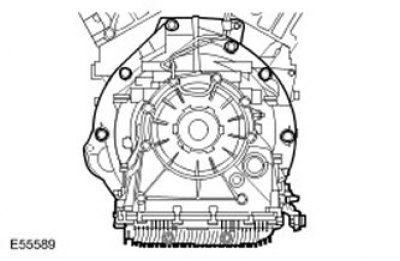

- Выверните 8 болтов.
39.
Предостережение: Убедитесь, что гидротрансформатор остался прикреплен к коробке передач.
Снимите двигатель.
- Отверните 2 гайки опор двигателя.
- Снимите правую опору двигателя.
- Поднимите двигатель.

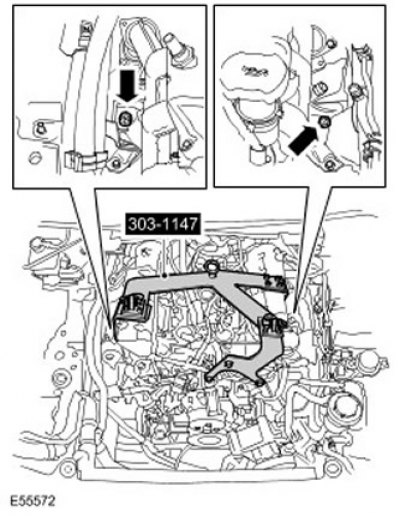

- Воспользовавшись помощью второго механика, аккуратно снимите двигатель.
40. Установите держатель гидротрансформатора.
