Специальный инструмент
 Инструмент для блокировки гибкой пластины 303-947 (LRT-12-145) |
Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация
2.
Предостережение: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Поднимите и подоприте автомобиль.
3. Снимите коробку передач. Для получения дополнительной информации обратитесь к Коробка передач (44.20.01)

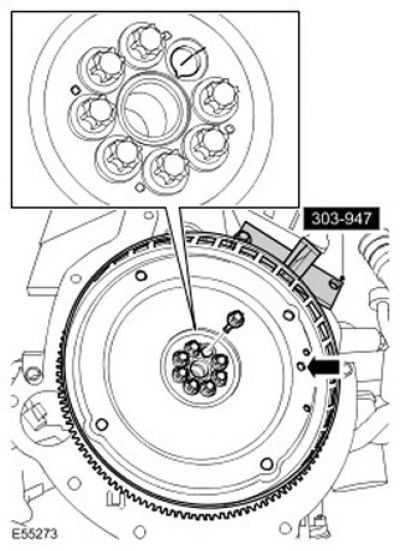

4. Выравнивание гибкой пластины.
- Поверните коленчатый вал таким образом, чтобы цилиндр № 1 оказался в ВМТ. Отверстие для установки распределения в гибкой пластине будет располагаться горизонтально, как показано на рисунке.
- Заблокируйте гибкую пластину специальным инструментом.
- Выверните указанный болт с головкой Torx, чтобы открыть метку синхронизации.
- Отметьте положение болтового отверстия с отметкой относительно коленчатого вала.

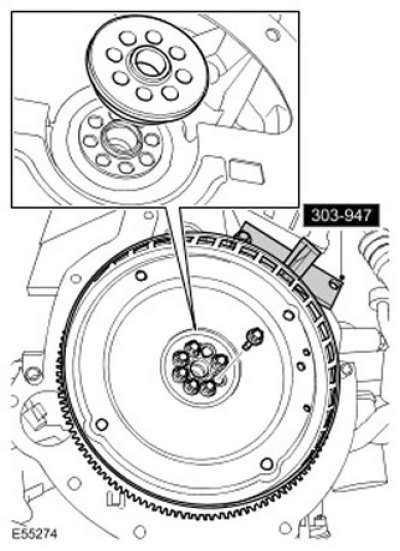

5. Снимите гибкую пластину гидротрансформатора.
[Статья перепечатана с ресурса: autoinstruction.ru]
- Выверните 7 оставшихся болтов с головкой Torx.
- Снимите дистанционную втулку.
Установка
1. Установите гибкую пластину гидротрансформатора.
- Очистите контактные поверхности деталей.
- Установите дистанционную втулку.
- Совместите болтовое отверстие с установочной меткой таким образом, чтобы оно соответствовало метке, ранее нанесенной на коленчатый вал.
- Заблокируйте гибкую пластину специальным инструментом.

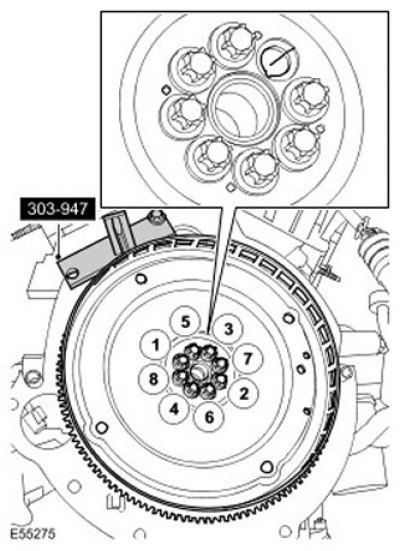

- Равномерно в 2 этапа затяните болты с головкой Torx в указанной последовательности.
- Затяните болты с головкой Torx (момент затяжки 15 Нм).
- Затяните болты с головкой Torx (момент затяжки 72 Нм).
2. Установите коробку передач. Для получения дополнительной информации обратитесь к Коробка передач (44.20.01)
3. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
