Специальный инструмент
 Инструмент для установки ВМТ / блокировки коленчатого вала 303-573 |
Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация
2.
Предостережение: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Поднимите и подоприте автомобиль.
3. Снимите передние колеса в сборе с шинами.
4. Снимите раму блока цилиндров. Для получения дополнительной информации обратитесь к Рама блока цилиндров (12.25.06)

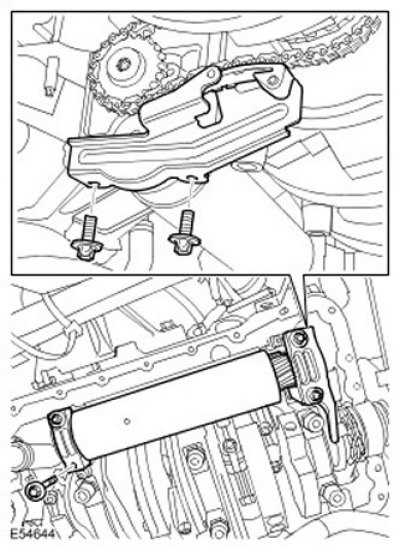

5. Снимите вал системы уравновешивания.
- Выверните и отбракуйте 4 болта с головкой Torx.
- Снимите натяжитель приводной цепи.
- Снимите пластину натяжителя.
Установка
1.
Примечание: Вследствие определенного передаточного отношения может потребоваться сделать до 7 полных оборотов вала системы уравновешивания, чтобы найти правильное положение.
Выровняйте вал системы уравновешивания.
- Очистите детали.
- Смажьте детали.

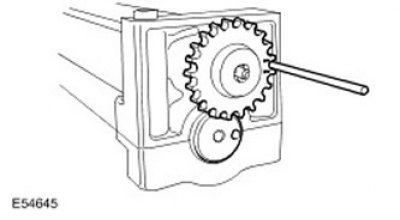

- Вставьте штырь диаметром 4 мм, чтобы зафиксировать вал, как показано на рисунке.

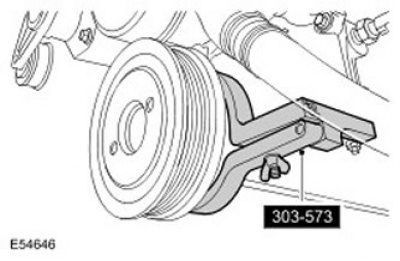

2. Поворачивайте коленчатый вал по часовой стрелке, пока первый цилиндр не окажется в ВМТ, и вставьте специальный инструмент.
3. Установите вал системы уравновешивания.
- Очистите контактные поверхности деталей.
- Введите в зацепление приводную цепь.
- Установите натяжитель приводной цепи.
- Затяните новые болты с головкой Torx (момент затяжки 21 Нм).
- Снимите стопорный штифт.
- Снимите специальный инструмент.
4. Установите раму блока цилиндров. Для получения дополнительной информации обратитесь к Рама блока цилиндров (12.25.06)
5. Установите передние колеса в сборе с шинами.
6. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
