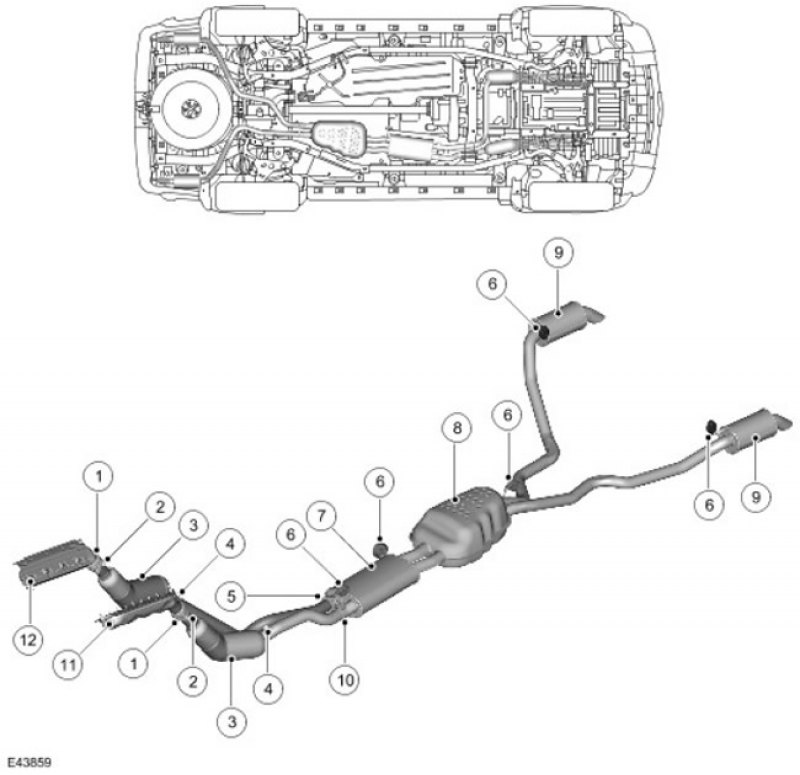

Расположение элементов системы выпуска двигателя 4.4L V8
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Фланец крепления коллектора к передней секции |
| 2 | - | Место установки переднего подогреваемого кислородного датчика |
| 3 | - | Каталитический нейтрализатор |
| 4 | - | Место установки заднего подогреваемого кислородного датчика |
| 5 | - | Фланец крепления правой передней секции к задней секции |
| 6 | - | Резиновая опора (5 шт.) |
| 7 | - | Передний глушитель |
| 8 | - | Центральный глушитель |
| 9 | - | Задний глушитель |
| 10 | - | Хомут крепления левой передней секции к задней секции |
| 11 | - | Левый выпускной коллектор |
| 12 | - | Правый выпускной коллектор |
Общие сведения
Элементы системы выпуска двигателя 4.4L V8 изготавливаются из нержавеющей стали и поставляются в виде трех отдельных узлов. В левой и правой передних секциях установлен каталитический нейтрализатор, а в задней секции установлен передний глушитель, центральный глушитель и два задних глушителя.
Система закреплена на днище кузова с помощью пяти резиновых опор, которые располагаются на подвесных кронштейнах из мягкой стали, приваренных к системе. Резиновые опоры устанавливаются на соответствующие подвесные опоры, которые привариваются к днищу кузова. В основном, система проложена вдоль левого лонжерона, затем разделяется надвое рядом с дифференциалом заднего моста и выходит с обеих сторон задней части кузова.
Для ремонта системы выпуска поставляются запасные части. Углубления на задней секции между центральным и задним глушителями указывает на место отрезки с целью замены задних глушителей или передней секции. Запасная секция присоединяется по месту отрезки посредством втулки и двух хомутов.
Передняя секция
Обе передние секции имеют приваренный фланец с двумя отверстиями под болты крепления к левому и правому выпускным коллекторам. Для уплотнения фланца используется коническое седло во фланце и конус на выпускном коллекторе.
Фланец вварен в короткую прямую трубу, которая, в свою очередь, вварена в кожух каталитического нейтрализатора. Над отверстием в трубе приварена резьбовая бобышка для установки переднего подогреваемого кислородного датчика (HO2S).
Выходной патрубок нейтрализатора в левой передней секции представляет собой трубу диаметром 55 мм с толщиной стенки 1,5 мм, приваренную к кожуху каталитического нейтрализатора. Задний конец выходного патрубка вставлен в раструб задней секции выпускной трубы. Для обжатия стыка используется хомут.
Выходной патрубок нейтрализатора в правой передней секции представляет собой трубу диаметром 55 мм с толщиной стенки 1,5 мм, приваренную к кожуху каталитического нейтрализатора. Задняя часть трубы под коробкой передач отогнута влево, а затем вновь изгибается и идёт параллельно левой трубе. В заднюю часть указанной трубы вварен фланец с двумя отверстиями под шпильки на задней секции, к которым труба крепится гайками. Для уплотнения стыка между фланцами передней и задней секций используется металлическая прокладка.
Над отверстиями в выходных патрубках правого и левого нейтрализаторов приварены резьбовые бобышки для установки задних подогреваемых кислородных датчиков (HO2S).
Задняя секция
В задней секции имеется короткий патрубок диаметром 55 мм с толщиной стенки 1,5 мм, развальцованный до внутреннего диаметра 55 мм, в который вставляется левая передняя секция. Патрубок приварен к кожуху переднего глушителя в сборе. Второй короткий патрубок диаметром 55 мм с толщиной стенки 1,5 мм имеет приваренный фланец со шпильками для крепления фланца на правой передней секции. Патрубок также приварен к кожуху переднего глушителя в сборе.
Передний глушитель представляет собой однослойный цилиндр с двумя приваренными торцевыми пластинами и имеет объём 6,4 л (390,5 дюйма3). Внутри глушителя расположены перегородки и перфорированные трубы, уменьшающие шум при прохождении отработавших газов через глушитель. К передней части глушителя приварен подвесной кронштейн для установки резиновой опоры.
Для соединения с центральным глушителем передний глушитель имеет два коротких выходных патрубка диаметром 55 мм с толщиной стенки 1,5 мм.
Центральный глушитель объёмом 25,2 л (1538 дюйма3) представляет собой две штампованные оболочки из нержавеющей стали, сваренные друг с другом. Внутри глушителя расположены перегородки и перфорированные трубы, уменьшающие шум при прохождении отработавших газов через глушитель. К правой передней части глушителя приварен подвесной кронштейн для установки резиновой опоры.
Глушитель имеет два выходных патрубка диаметром 60 мм с толщиной стенки 1,5 мм, загнутых для огибания элементов задней подвески.
Каждый из выходных патрубков приварен к задним глушителям. На выходных патрубках имеются подвесные кронштейны для установки резиновых опор.
К передней части каждого заднего глушителя приварен подвесной кронштейн для установки резиновой опоры. Глушитель представляет собой круговой цилиндр с трубчатой перегородкой, обложенной стекловолокном для повышения эффективности шумопоглощения. Объём каждого глушителя составляет 2,7 л (165 дюйма3)
Каждый глушитель имеет выходной патрубок диаметром 60 мм с толщиной стенки 1,2 мм. Каждый выходной патрубок загнут вниз, чтобы направить отработавшие газы от задней части автомобиля.
Каталитический нейтрализатор
Система управления двигателем обеспечивает точное дозирование топливоподачи в камеры сгорания, что обеспечивает наиболее эффективное использование топлива и снижает выброс токсичных веществ.
Для дополнительного уменьшения содержания монооксида углерода и углеводородов в отработавших газах в передний трубопровод системы выпуска встроен каталитический нейтрализатор. В каталитическом нейтрализаторе отработавшие газы проходят через ячеистые керамические элементы со специальной обработкой поверхности ("washcoat"). Слой "washcoat" увеличивает площадь поверхности стенок керамических элементов примерно в 7000 раз. На слой "washcoat" наносится покрытие, которое содержит металлы, являющиеся активными составляющими для преобрзаования токсичных веществ в инертные. Данные металлы окисляют монооксиды углерода и углеводороды в отработавших газах и, таким образом, преобразуют их в диоксид углерода и воду соответственно.
