Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите маслоотделитель вентиляции картера. Для получения дополнительной информации обратитесь к Маслоотделитель системы вентиляции картера двигателя (17.10.04)
3. Снимите аккумуляторную батарею. Для получения дополнительной информации обратитесь к Аккумулятор (86.15.01)
4.
Примечание: Показан автомобиль с правосторонним расположением рулевого управления. На автомобилях с левосторонним расположением рулевого управления выполнять действия в обратном порядке.
Отсоедините три электрических разъема жгута электропроводки двигателя.
5. Снимите жгут электропроводки двигателя с переборки.
6.
Примечание: Показана левая сторона, справа выполняется аналогичным образом.
Отсоедините электрические разъемы датчика детонации (KS).
7.
Примечание: Показана левая сторона, справа выполняется аналогичным образом.

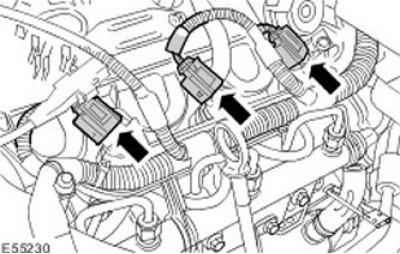

Отсоедините электрические разъемы топливных форсунок.
8.
Примечание: Показана левая сторона, справа выполняется аналогичным образом.
Снимите жгут электропроводки двигателя с топливного коллектора.
9. Отсоедините электрический разъем правого клапана EGR.
10. Снимите жгут электропроводки двигателя с крышки ГРМ.
11. Отсоедините электрический разъем датчика температуры охлаждающей жидкости двигателя (ECT). Снимите жгут электропроводки двигателя с приспособления для подъема двигателя.
12. Снимите жгут электропроводки двигателя с крышки ГРМ.
13. Снимите левый клапан EGR. Для получения дополнительной информации обратитесь к Левый клапан рециркуляции отработавших газов (EGR) - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (17.45.16)

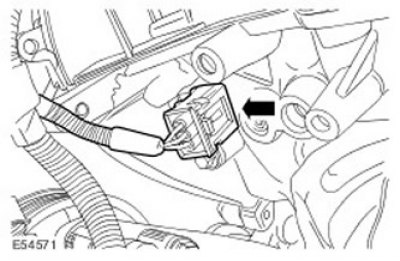

14. Отсоедините электрический разъем датчика положения распределительного вала (СМР).
15. Снимите насос рулевого усилителя. Для получения дополнительной информации обратитесь к Насос усилителя рулевого управления -2.7L Diesel, Диапазон VIN: SALLA000304->END OF 06MY (57.20.14)
16. Снимите опорный кронштейн насоса усилителя рулевого управления. Выверните 3 крепежных болта.
17. Отсоедините электрический разъем компрессора кондиционера.
18. Отсоедините электрический разъем турбокомпрессора.
19. Отсоедините электрический разъем датчика положения коленчатого вала (СКР).
20. Снимите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)
21. Отсоедините электрический разъем датчика температуры моторного масла. Снимите жгут электропроводки двигателя с поддона картера.
22. Отсоедините электрический разъем электромагнита стартера.
23. Отсоедините электрический разъем генератора.
24. Снимите жгут электропроводки двигателя.
Установка
1. Установите жгут электропроводки двигателя.
2. Подсоедините электрический разъем генератора.
3. Подсоедините электрический разъем электромагнита стартера. Затяните усилием 7 Нм.
4. Подсоедините электрический разъем датчика температуры моторного масла. Присоедините жгут проводки двигателя к поддону картера.
5. Установите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)
6. Подсоедините электрический разъем датчика положения коленчатого вала (CKP).
7. Подсоедините электрический разъем турбокомпрессора.
8. Подсоедините электрический разъем компрессора кондиционера.
9. Установите опорный кронштейн насоса усилителя рулевого управления. Затяните стопорные болты (момент затяжки 25 Нм).
10. Установите насос усилителя рулевого управления. Для получения дополнительной информации обратитесь к Насос усилителя рулевого управления -2.7L Diesel, Диапазон VIN: SALLA000304->END OF 06MY (57.20.14)
11. Подсоедините электрический разъем датчика CMP.
12. Установите левый клапан EGR. Для получения дополнительной информации обратитесь кЛевый клапан рециркуляции отработавших газов (EGR) - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (17.45.16)
13. Присоедините жгут электропроводки двигателя к крышке ГРМ.
14. Подсоедините электрический разъем датчика ECT. Присоедините жгут электропроводки двигателя к приспособлению для подъема двигателя.
15. Присоедините жгут электропроводки двигателя к крышке ГРМ.
16. Подсоедините электрический разъем правого клапана EGR.
17. Присоедините жгут электропроводки двигателя к топливному коллектору.
18. Подсоедините электрические разъемы топливных форсунок.
19. Подсоедините электрические разъемы датчика KS.
20. Присоедините жгут проводки двигателя к переборке.
21. Подсоедините три электрических разъема жгута электропроводки двигателя.
22. Установите аккумуляторную батарею. Для получения дополнительной информации обратитесь к Аккумулятор (86.15.01)
23. Установите маслоотделитель вентиляции картера двигателя. Для получения дополнительной информации обратитесь к Маслоотделитель системы вентиляции картера двигателя (17.10.04)
24. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
