Снятие
1. Откройте заднюю дверь и откидной борт.
2. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
3. Снимите нижнюю панель отделки двери багажного отделения. Для получения дополнительной информации обратитесь к Панель отделки поднимаемой двери багажного отделения (76.34.11)

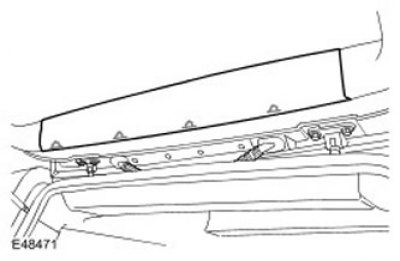

4. Снимите верхнюю панель отделки двери багажного отделения. Освободите 4 зажима.

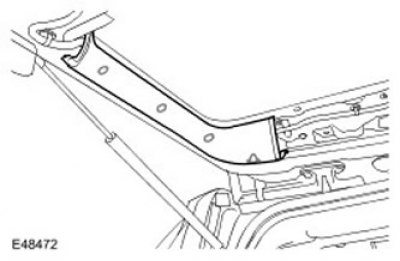

5. Снимите боковую панель отделки двери багажного отделения.
- Освободите пять фиксаторов.
- Повторите описанную выше процедуру на другой стороне.

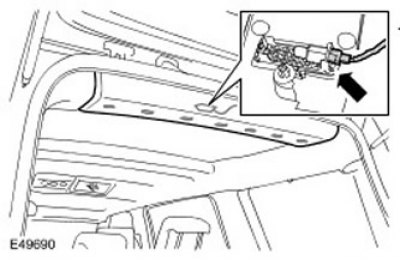

6. Снимите панель отделки обивки задней части крыши.
- Освободите 7 зажимов.
- Отсоедините электрический разъем.

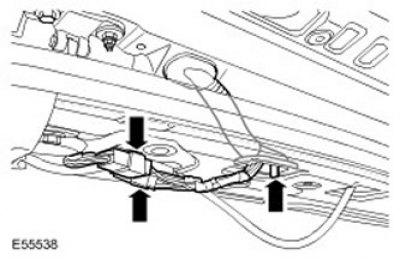

7. Освободите жгут электропроводки двери багажного отделения.
- Отсоедините два электрических разъема.
- Освободите уплотнительную втулку.

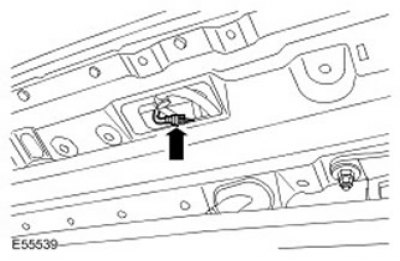

8. Отсоедините электрический разъем верхнего стоп-сигнала.

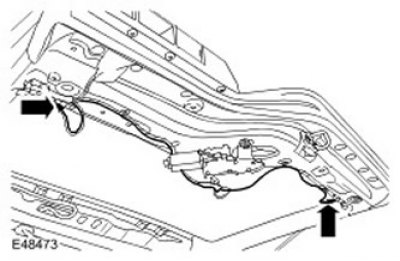

9. Отсоедините электрические разъемы обогрева заднего стекла.

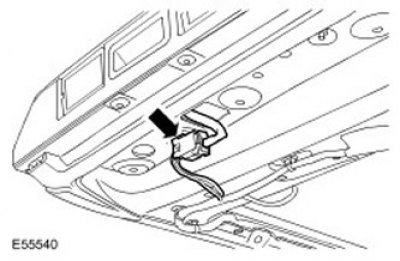

10. Отсоедините электрические разъемы фонаря освещения регистрационного знака.

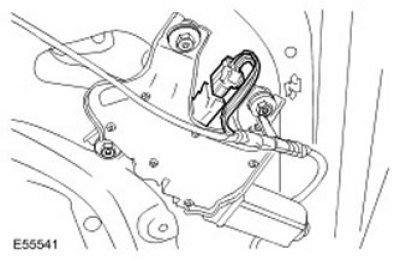

11. Отсоедините электрический разъем электродвигателя стеклоочистителя.

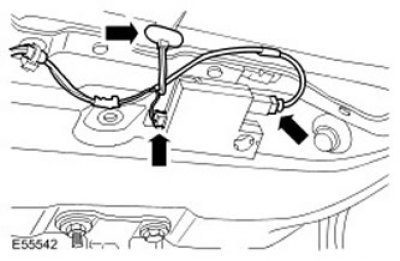

12. Если имеется, отсоедините электрический разъем усилителя настройки на лучшую станцию и антенный кабель.

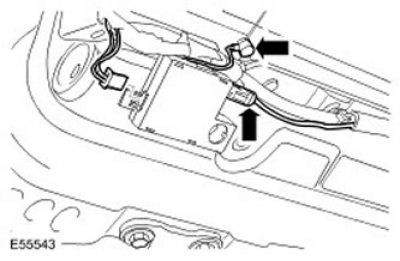

13. Если имеется, отсоедините электрический разъем усилителя антенны приема сообщений о дорожном движении навигационной системы и антенный кабель.

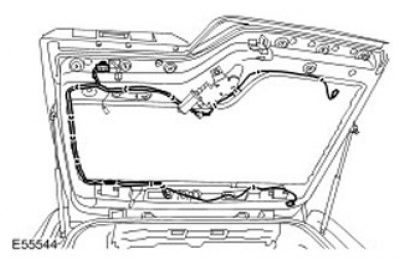

14. Снимите жгут электропроводки двери багажного отделения. Освободите 15 зажимов.
Установка
1. Установите жгут электропроводки двери багажного отделения. Закрепите зажимы.
2. Если имеется, подсоедините электрический разъем усилителя антенны приема сообщений о дорожном движении навигационной системы и антенный кабель.
3. Если имеется, подсоедините электрический разъем усилителя настройки на лучшую станцию и антенный кабель.
4. Подсоедините электрический разъем электродвигателя стеклоочистителя.
5. Подсоедините электрические разъемы фонаря освещения регистрационного знака.
6. Подсоедините электрические разъемы обогрева заднего стекла.
7. Подсоедините электрический разъем верхнего стоп-сигнала.
8. Присоедините жгут электропроводки двери багажного отделения.
- Установите уплотнительную втулку.
- Подсоедините электрические разъемы.
9. Установите панель отделки обивки задней части крыши.
- Подсоедините электрический разъем.
- Закрепите зажимами.
10. Установите боковую панель отделки двери багажного отделения.
- Закрепите зажимами.
- Повторите описанную выше процедуру на другой стороне.
11. Установите верхнюю панель отделки двери багажного отделения. Закрепите зажимами.
12. Установите нижнюю панель отделки двери багажного отделения. Для получения дополнительной информации обратитесь к Панель отделки поднимаемой двери багажного отделения (76.34.11)
13. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
