Снятие
1. Откройте заднюю дверь и откидной борт.
2.
Внимание: При демонтаже наружных деталей всегда защищайте лакокрасочное покрытие и стекло от повреждений.
Снимите задний фонарь в сборе.
- Выверните два винта.
- Освободите 2 зажима.
- Отсоедините электрический разъем.
3.
Примечание: Если разборка производилась только с целью обеспечения доступа к другим компонентам, то дальнейшие разборочные операции выполнять не следует.
Примечание: Запомните, в каком положении стоит деталь.

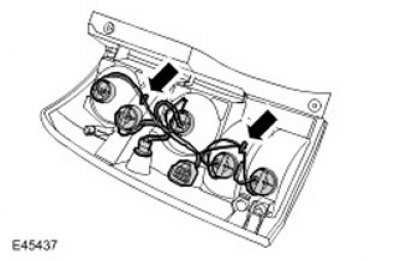

Снимите жгут электропроводки.
- Освободите жгут электропроводки от 2 фиксаторов.
- Освободите 6 патронов ламп.
- Освободите электрический разъем.
Установка
1. Установите жгут электропроводки.
- Установите 6 патронов ламп.
- Установите электрический разъем.
- Закрепите жгут электропроводки в зажимах.
2. Установите задний фонарь в сборе.
- Подсоедините электрический разъем.
- Закрепите двумя зажимами.
- Затяните винты.
3. Закройте дверь багажного отделения.
