Снятие
Примечание:Следует выполнить выпуск воздуха только из снимаемой пневматической пружины.
1.
Предостережение: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Поднимите и подоприте автомобиль.
2. Снимите колесо.
3. Используя диагностическую систему, одобренную компанией Land Rover, сбросьте давление в пневматической подвеске. Для получения дополнительной информации обратитесь к Сброс и подъем давления в системе пневматической подвески (60.50.38)

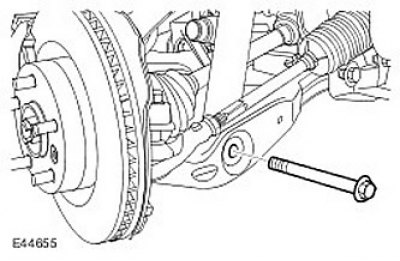

4. Отсоедините амортизатор с пневматическим элементом в сборе от нижнего рычага. Отверните гайку и выверните болт.

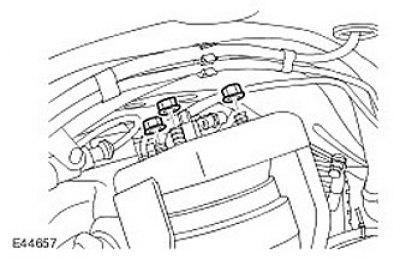

5. Освободите амортизатор с пневматическим элементом в сборе. Отверните три гайки.
6.
Внимание: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

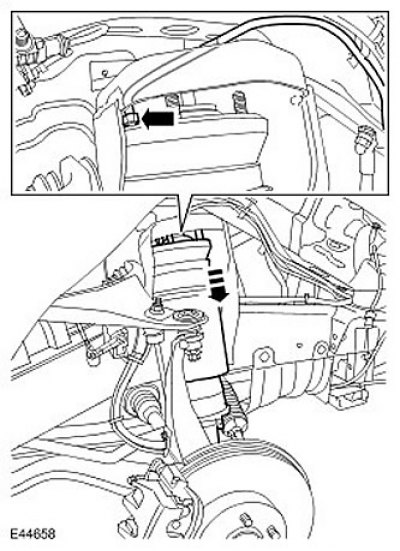

Переместите амортизатор в сборе с пневматической пружиной. Отсоедините воздушную магистраль.
7. Снимите амортизатор с пневматическим элементом в сборе.
8. Снимите штуцер типа Voss с воздушной магистрали. Снимите и отбракуйте конусную втулку и соединительную муфту.
Установка
1.
Внимание: Убедитесь, что новый штуцер типа Voss установлен и полностью затянут с установленной заглушкой-корректором.
Установите новый штуцер типа Voss на пневматический элемент. Затяните с моментом 3,5 Нм.
2.
Примечание: Снимите заглушки и отбракуйте их.
Примечание: Очистите сопрягаемые поверхности элементов.
Установите амортизатор с пневматическим элементом в сборе.
- Подсоедините воздушную магистраль к штуцеру типа Voss.
- Потяните за каждую воздушную магистраль, чтобы убедиться в том, что она надежно закреплена в фитинге типа Voss.
- Наверните гайки и затяните их усилием 63 Нм.
3. Присоедините амортизатор с пневматическим элементом в сборе к нижнему рычагу. Затяните гайку и болт с моментом 300 Нм.
4. Используя диагностическую систему, одобренную компанией Land Rover, создайте давление в пневматической подвеске. Для получения дополнительной информации обратитесь к Сброс и подъем давления в системе пневматической подвески (60.50.38)
5. Установите колесо. Затяните колесные гайки усилием 140 Нм.
