Снятие
1.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.
Приподнимите и подоприте автомобиль.
2. Снимите колесо в сборе с шиной.
3.
Внимание: Датчик индикатора износа тормозных колодок очень легко повредить. Запрещается использовать рычаг для демонтажа датчика. Операция выполняется только вручную.
Только правая сторона: Отсоедините датчик индикатора износа тормозных колодок.

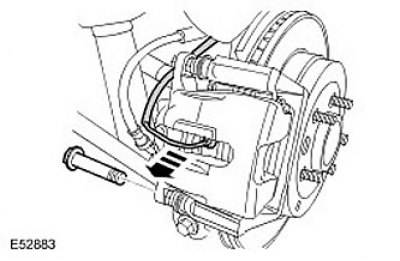

4. Выверните нижний болт тормозного суппорта.

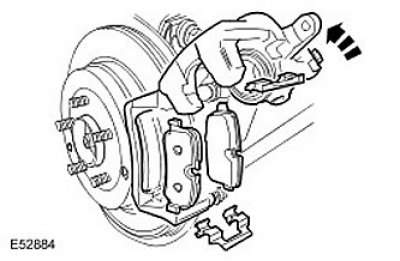

5. Снимите тормозные колодки.
- Поверните тормозной суппорт вверх.
- Снимите два зажима.

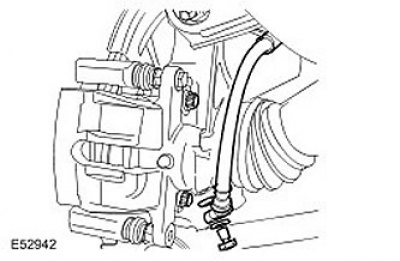

6. Отсоедините тормозной шланг от тормозного суппорта.
- Снимите штуцер.
- Снимите и отбракуйте две уплотнительные шайбы.
- В открытые отверстия вставьте заглушки.

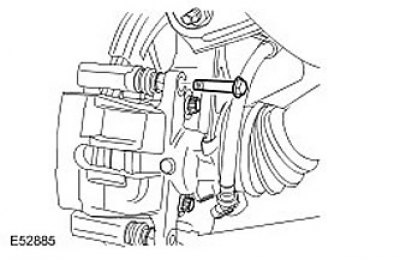

7. Выверните верхний болт тормозного суппорта.
8. Снимите корпус тормозного суппорта.
Установка
1.
Предостережение: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.
Очистите корпус тормозного суппорта и опорную пластину специальной жидкостью для очистки тормозных механизмов.
2. Установите тормозной суппорт.
3. Вставьте верхний болт тормозного суппорта. Затяните болт (момент затяжки 35 Нм).
4. Присоедините тормозной шланг к тормозному суппорту.
- Выньте заглушки из отверстий.
- Установите новые уплотнительные шайбы.
- Затяните штуцер тормозного шланга (момент затяжки 28 Нм).
5. Установите тормозные колодки. Установите два зажима.
6. Поверните тормозной суппорт вниз. Затяните болт (момент затяжки 35 Нм).
7. Подсоедините датчик индикатора износа тормозных колодок.
8. Установите колесо в сборе с шиной. Затяните колесные гайки (момент затяжки 140 Нм).
9. Удалите воздух из тормозной системы. Для получения дополнительной информации обратитесь к Удаление воздуха из системы тормозов (70.25.02)
