Снятие
Предостережение: Замена тормозных колодок осуществляется в комплекте на весь мост, в противном случае эффективность торможения может снизиться.
Предостережение: Если загорелась сигнальная лампа износа тормозных колодок, датчик износа тормозных колодок необходимо заменить.
Внимание: Во избежание случайного срабатывания стояночного тормоза с электрическим управлением (EPB) и возможного повреждения исполнительного механизма EPB перед продолжением работ выньте плавкий предохранитель 8, расположенный в блоке предохранителей в моторном отсеке.
1.
Предостережение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
2. Снимите колесо.
3. ВНИМАНИЕ: Всегда подпирайте автомобиль специальными подставками. Запрещается использовать рычаг для демонтажа датчика. Операция выполняется только вручную.
Только правая сторона: отсоедините датчик индикатора износа тормозных колодок.

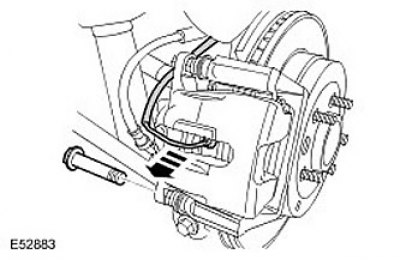

4. Выверните нижний болт тормозного суппорта.

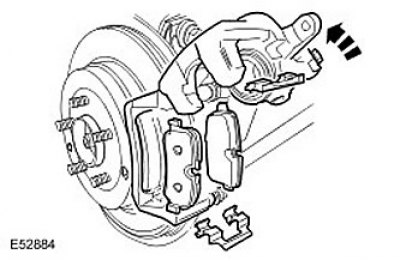

5. Снимите тормозные колодки.
- Поверните тормозной суппорт вверх.
- Выньте два зажима.
Установка
1.
Предостережение: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.
Очистите корпус тормозного суппорта и опорную пластину специально жидкостью для очистки тормозных механизмов.
2. Осмотрите уплотнительные кольца поршня рабочего цилиндра и направляющих пальцев на предмет повреждений.
3. Погрузите конец трубки для удаления воздуха в подходящую емкость, содержащую небольшое количество предписанной тормозной жидкости. Наденьте трубку для удаления воздуха на штуцер прокачки и немного отверните штуцер.
4. Утопите поршень в корпус тормозного суппорта. Затяните штуцер прокачки (момент затяжки 14 Нм).
5. Отсоедините трубку для удаления воздуха и уберите емкость с тормоз ной жидкостью.
6. Установите тормозные колодки. Установите два зажима.
7. Поверните тормоз ной суппорт вниз. Затяните болт (момент затяжки 35 Нм).
8. Подсоедините датчик индикатора износа тормозных колодок.
9. Повторите описанную выше процедуру на другой стороне.
10. Установите колеса. Затяните колесные гайки (момент затяжки 140 Нм).
11. Выжмите педаль тормоз а, проверьте уровень рабочей жидкости в бачке гидропривода тормозов и при необходимости долейте.
