Снятие
1.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.
Приподнимите и подоприте автомобиль.
2. Снимите колесо в сборе с шиной.

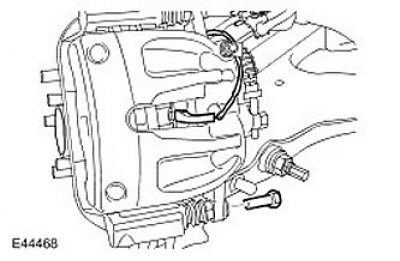

3. Выверните нижний болт тормозного суппорта.
4. Только левая сторона: Отсоедините датчик индикатора износа тормозных колодок.

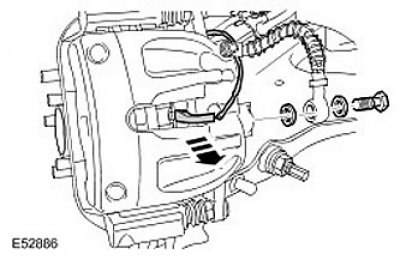

5. Отсоедините тормозной шланг от тормозного суппорта.
- Снимите штуцер.
- Снимите и отбракуйте две уплотнительные шайбы.
- Установите заглушки в открытые отверстия.

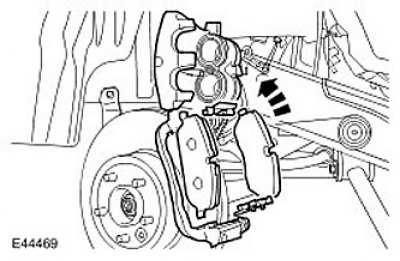

6. Снимите тормозные колодки.
- Поверните тормозной суппорт вверх.
- Освободите 2 зажима.

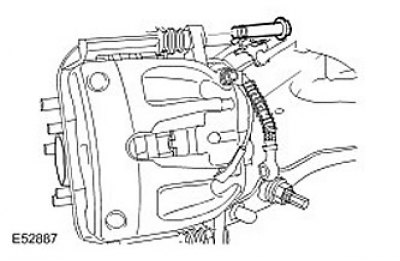

7. Выверните верхний болт тормозного суппорта.
8. Снимите тормозной суппорт.
Установка
1.
Предостережение: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.
Очистите корпус тормозного суппорта и опорную пластину чистой тормозной жидкостью.
2. Установите тормозной суппорт.
3. Вставьте верхний болт тормозного суппорта. Затяните болт (момент затяжки 35 Нм).
4. Установите тормозные колодки. Установите два зажима.
5. Поверните тормозной суппорт вниз. Затяните болт (момент затяжки 35 Нм).
6. Присоедините тормозной шланг к тормозному суппорту.
- Выньте заглушки из отверстий.
- Установите новые уплотнительные шайбы.
- Затяните штуцер тормозного шланга (момент затяжки 32 Нм).
7. Подсоедините датчик индикатора износа тормозных колодок.
8. Установите колесо в сборе с шиной. Затяните колесные гайки (момент затяжки 140 Нм).
9. Удалите воздух из тормозной системы. Для получения дополнительной информации обратитесь к Удаление воздуха из системы тормозов (70.25.02)
