Снятие
Внимание: Убедитесь, что замок зажигания находится в положении 0.

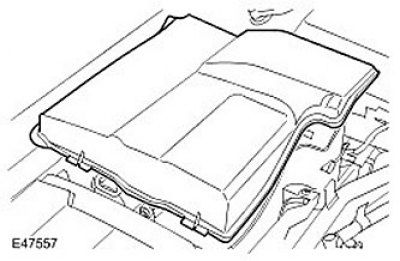

1. Снимите крышку.
2. Расстыкуйте электрический разъем.
3.
Внимание: Тормозная жидкость при попадании на лакокрасочное покрытие может повредить его. Если вы пролили охлаждающую жидкость, немедленно удалите ее и промойте это место водой.
Внимание: Прежде чем приступить к отсоединению или демонтажу деталей, убедитесь, что вокруг контактных поверхностей чисто и сухо. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
Отсоедините 6 тормозных трубопроводов. Положите гигроскопическую ткань для впитывания пролитой жидкости
4. Снимите блок ABS с опорного кронштейна. Ослабьте, но не отворачивайте до конца 2 гайки, которыми блок управления ABS крепится к опорному кронштейну.
Установка
1.
Примечание: Перед установкой блока ABS убедитесь, что установочное кольцо установлено в кронштейн правильно.
Примечание: Убедитесь, что установочный штифт блока ABS правильно расположен в установочном кольце и что 2 передних изолятора полностью сели в пазы кронштейна.
Установите блок ABS.
- Затяните 2 гайки крепления блока ABS (момент затяжки 8 Нм).
- Выньте заглушки из отверстий.
- Затяните два соединения тормозного трубопровода М10 и три соединения тормозного трубопровода М12 (момент затяжки 15 Нм).
- Затяните соединение тормозного трубопровода М14 (момент затяжки 17 Нм). Состыкуйте электрический разъем.
- Снимите блок ABS с опорного кронштейна.
2. При помощи Т4 удалите воздух из тормозной системы. Для получения дополнительной информации обратитесь к Удаление воздуха из системы тормозов под давлением (70.25.02)
3. Установите крышку.
4. В случае установки нового блока ABS выполните опрос системы ABS при помощи т4.
