Снятие
1. Снимите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 2.7L Diesel (12.30.50)
2. Выполните вакуумирование системы кондиционирования. Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)
3.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте по/ автомобиль надежные опоры.
Поднимите и подоприте автомобиль.
4. Слейте охлаждающую жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
5. Снимите консоль пола. Для получения дополнительной информации обратитесь к Консоль пола (76.25.01)
6. Снимите обе панели отделки дверного проема. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)

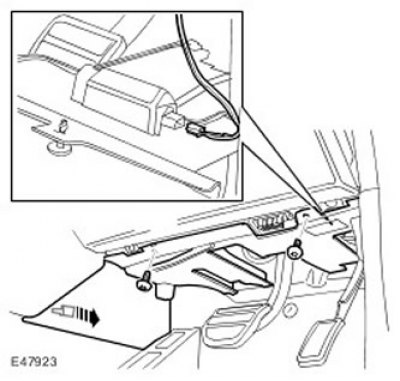

7. Снимите декоративную панель со стороны водителя.
- Отпустите зажим.
- Выверните два винта.
- Рассоедините электрический разъем.

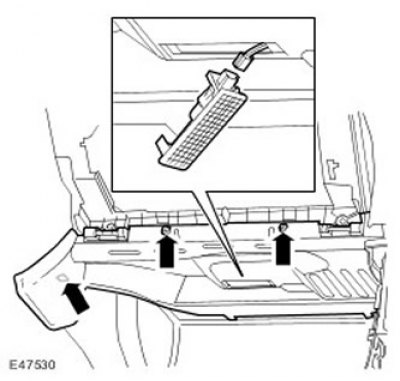

8. Снимите декоративную панель со стороны пассажира.
- Отпустите зажим.
- Выверните два винта.
- Рассоедините электрический разъем.

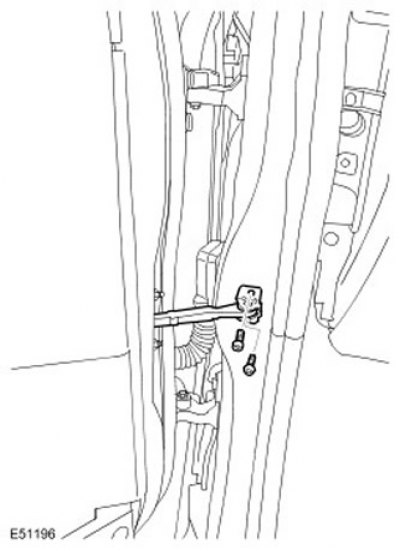

9. Отсоедините ограничитель открывания двери от передней стойки кузова. Выверните два болта Torx.
10.
Примечание: На этой стадии дверь все еще закреплена соответствующими элементами крепления.

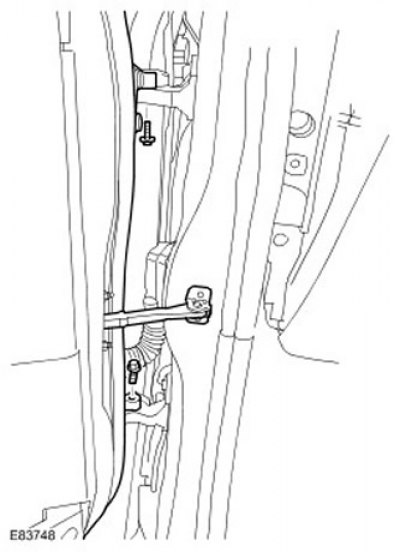

Позовите помощника и вдвоем высвободите и поддержите дверь в сборе. Выверните два болта.

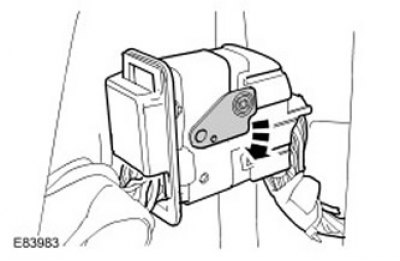

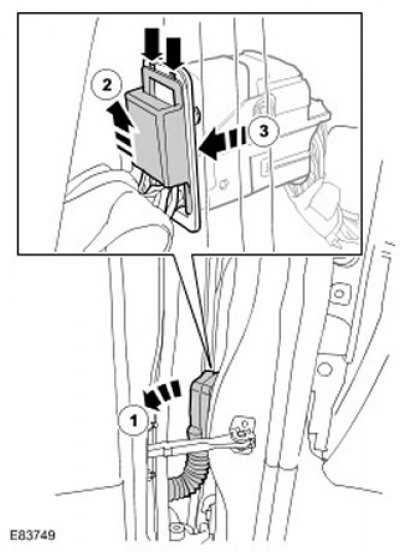

11. Отсоедините электрический разъем от стойки "А".
- Снимите уплотнительную втулку.
- Аккуратно высвободите, а затем сдвиньте защелку, чтобы ввести ее в выемки, отмеченные стрелками.
12. Снимите дверь.
- Снимите уплотнительную втулку.
- Освободите электрический разъем.
- Рассоедините электрический разъем.
13. Снимите передние сиденья. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)

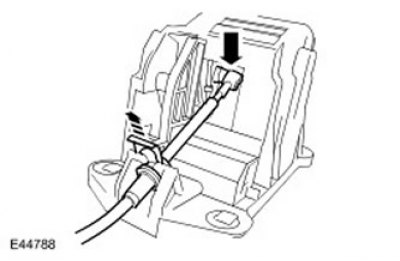

14. Освободите трос селектора коробки передач.
- Снимите зажим.
- Высвободите трос.

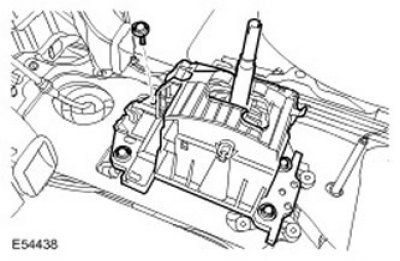

15. Снимите рычаг селектора коробки передач. Выверните четыре болта.

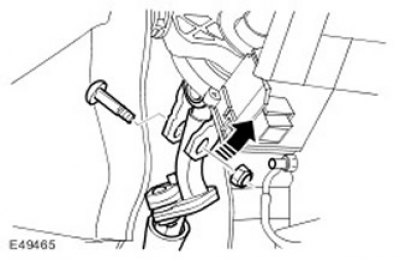

16. Отсоедините промежуточный вал рулевой колонки от рулевой колонки.
- Отметьте положение установки.
- Выверните спецболт и отбракуйте гайку.

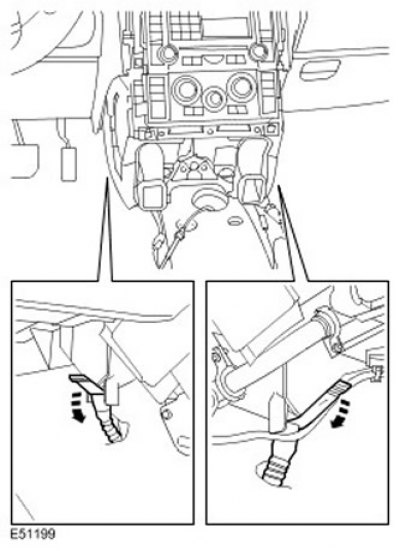

17. Отсоедините два дренажных трубопровода от корпуса отопителя.

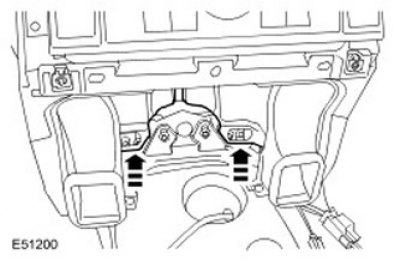

18. Отведите центральные воздуховоды корпуса отопителя в сторону для получения доступа.

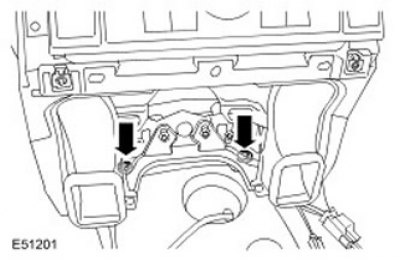

19. Выверните два болта Torx из центрального кронштейна панели приборов.

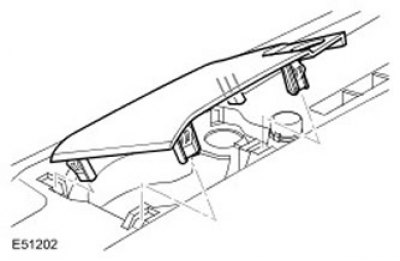

20. Снимите решетку центрального динамика с панели приборов. Отпустите четыре зажима.

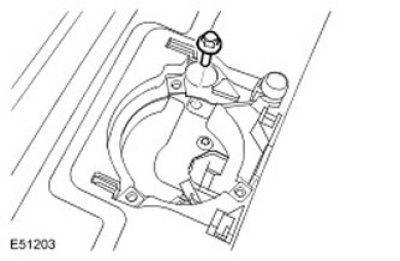

21. Выверните болт крепления верхней секции панели приборов к кузову.
22. Снимите панель накопительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)

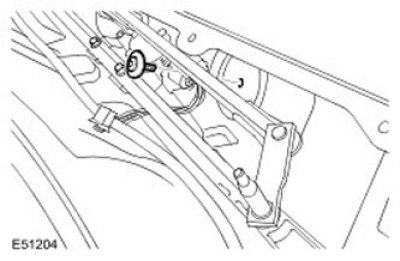

23. Выверните болт Torx крепления кронштейна панели приборов к перегородке.

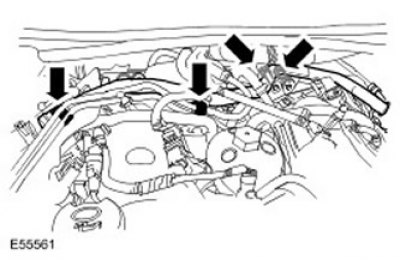

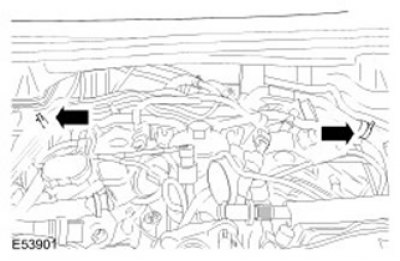

24. Отсоедините оба шланга от поперечного трубопровода охлаждающей жидкости для системы EGR. Отпустите два зажима.
25. Снимите поперечный трубопровод охлаждающей жидкости системы EGR.
- Выверните два болта.
- Отпустите два зажима.
26.
Внимание: Перед отсоединением или снятием элементов очистите зону вокруг контактных поверхностей и соединений. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

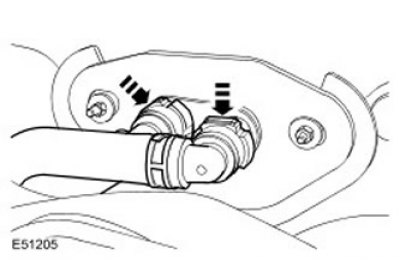

Отсоедините два шланга отопителя от перегородки. Отпустите два зажима.
27. Отсоедините два трубопровода кондиционера от кузова. Отверните гайку.
28.
Внимание: Незамедлительно заглушите все магистрали хладагента, чтобы предотвратить проникновение грязи и влаги.

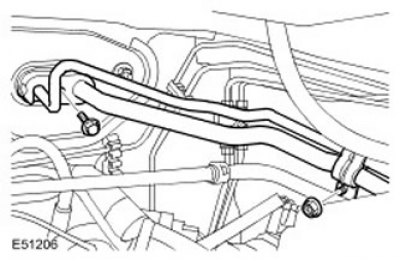

Отсоедините два трубопровода кондиционера от перегородки.
- Выверните болт.
- Снимите и отбракуйте уплотнительные кольца.

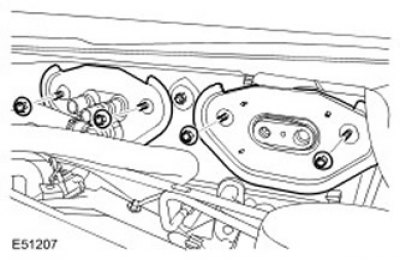

29. Снимите две переходные панели. Отверните четыре гайки.

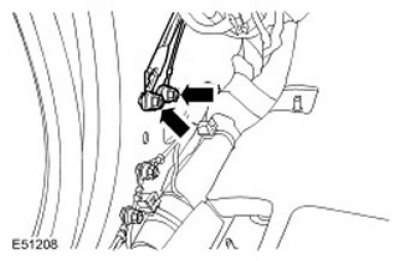

30. Отсоедините три провода массы от нижней части передней стойки кузова со стороны водителя. Отверните две гайки.

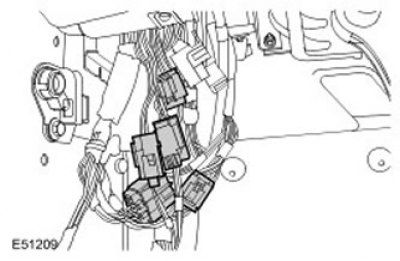

31. Рассоедините пять электрических разъемов на нижней части передней стойки кузова со стороны водителя.

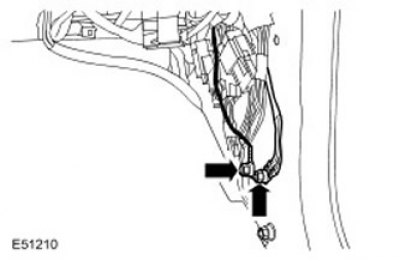

32. Отсоедините три провода массы от нижней ч асти передней стойки кузова со стороны пассажира. Отверните две гайки.
33. Рассоедините пять электрических разъемов на нижней части передней стойки кузова со стороны пассажира.

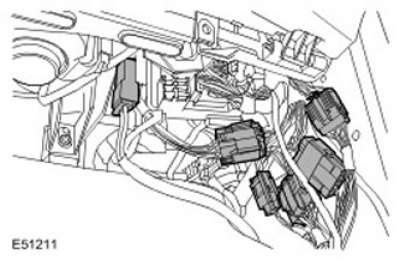

34. Рассоедините электрический разъем электродвигателя отопителя.

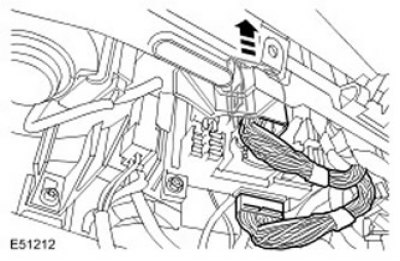

35. Рассоедините два электрических разъема центральной электрораспределительной коробки (CJB).
36. Отсоедините два электрических разъема от центрального усиления панели приборов.

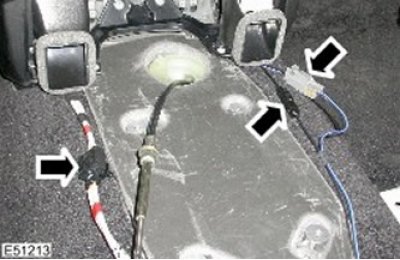

37. Отсоедините оптоволоконные кабели от центрального усиления панели приборов, если автомобиль оснащен ими. Рассоедините электрический разъем.

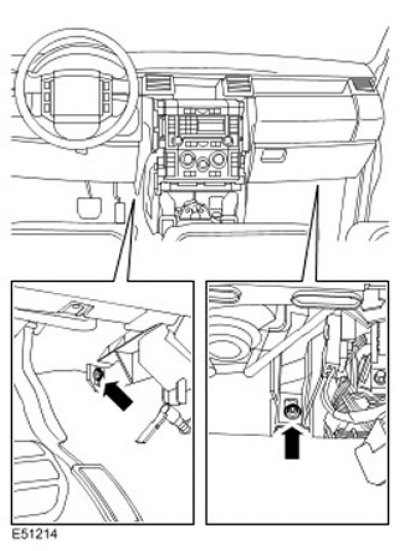

38. Со стороны водителя: Выверните болт Torx крепления корпуса отопителя к перегородке.
39. Со стороны пассажира: Выверните болт Torx крепления корпуса отопителя к перегородке.

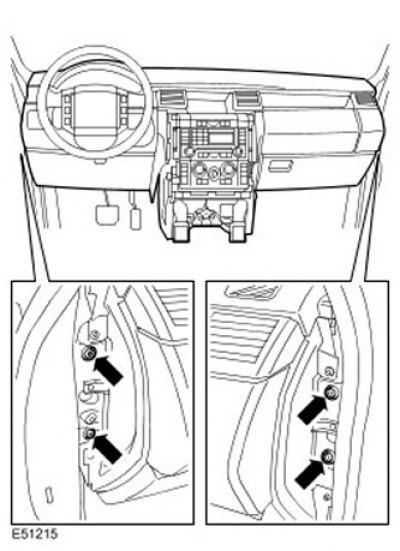

40. С посторонней помощью снимите панель приборов. Выверните четыре болта Torx.
Установка
1. С посторонней помощью установите панель приборов. Затяните болты Torx усилием 25 Нм.
2. Со стороны пассажира: Вверните болт Torx крепления корпуса отопителя к перегородке и затяните усилием 6 Нм.
3. Со стороны водителя: Вверните болт Torx крепления корпуса отопителя к перегородке и затяните усилием 6 Нм.
4. Присоедините оптоволоконные кабели к центральному усилению панели приборов.
5. Присоедините электрические разъемы к центральному усилению панели приборов.
6. Состыкуйте электрические разъемы центральной электрораспределительной коробки (CJB).
7. Состыкуйте электрический разъем электродвигателя отопителя.
8. Состыкуйте электрические разъемы на нижней части передней стойки кузова со стороны пассажира.
9. Подсоедините провода массы к нижней части передней стойки кузова со стороны пассажира. Затяните гайки усилием 10 Нм.
10. Состыкуйте электрические разъемы на нижней части передней стойки кузова со стороны водителя.
11. Подсоедините провода массы к нижней части передней стойки кузова со стороны водителя. Затяните гайки усилием 10 Нм.
12. Установите переходные панели. Затяните гайки усилием 10 Нм.
13. Закрепите трубопроводы кондиционера на перегородке.
- Очистите элементы.
- Установите новые уплотнительные кольца.
- Затяните болт усилием 10 Нм.
14. Закрепите трубопроводы кондиционера на кузове. Затяните гайки усилием 10 Нм.
15. Закрепите шланги отопителя на перегородке.
16. Установите поперечный трубопровод охлаждающей жидкости системы EGR.
- Затяните болты усилием 10 Нм.
- Закрепите зажимы.
- Подсоедините шланги и закрепите их хомутами.
17. Вверните болт Torx крепления панели приборов к перегородке и затяните усилием 25 Нм.
18. Установите панель накопительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)
19. Вверните болт крепления верхней части панели приборов к кузову и затяните усилием 10 Нм.
20. Установите решетку динамика. Закрепите зажимами.
21. Вверните болты Torx центрального кронштейна панели приборов и затяните усилием 25 Нм.
22. Установите центральные воздуховоды корпуса отопителя.
23. Подсоедините сливные трубопроводы к корпусу отопителя.
24. Присоедините промежуточный вал рулевой колонки. Вверните спецболт и затяните новую гайку усилием 22 Нм.
25. Установите рычаг селектора коробки передач. Затяните болты усилием 10 Нм.
26. Подсоедините трос рычага селектора коробки передач. Установите зажим.
27. Установите передние сиденья. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)
28. С посторонней помощью установите дверь в сборе.
- Состыкуйте электрический разъем.
- Закрепите электрический разъем.
- Закрепите уплотнительную втулку.
- Затяните болты усилием 10 Нм.
29. Присоедините ограничитель открывания двери к передней стойке кузова. Затяните болты Torx усилием 10 Нм.
30. Установите декоративную панель со стороны водителя.
- Состыкуйте электрический разъем.
- Закрепите зажим.
- Затяните винты.
31. Установите декоративную панель со стороны пассажира.
- Установите лампу освещения салона.
- Состыкуйте электрический разъем.
- Закрепите зажим.
32. Установите панели отделки переднего дверного проема. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)
33. Установите консоль пола. Для получения дополнительной информации обратитесь к Консоль пола (76.25.01)
34. Заправьте систему охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
35. Заправьте систему A/C. Для получения дополнительной информации обратитесь к Утилизация хладагента. вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)
36. Установите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 2.7L Diesel (12.30.50)
