Снятие
1. Снимите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 4.4L (12.30.50)
2. Выполните вакуумирование системы кондиционирования. Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)
3.
Предостережение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Приподнимите автомобиль и установите его на опоры.
4. Слейте жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
5. Снимите консоль пола. Для получения дополнительной информации обратитесь к Консоль пола (76.25.01)
6. Снимите обе панели отделки дверного проема. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)

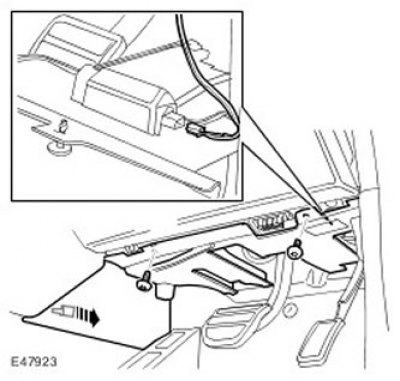

7. Снимите декоративную панель со стороны водителя.
- Освободите зажим.
- Выверните 2 винта.
- Отсоедините электрический разъем.

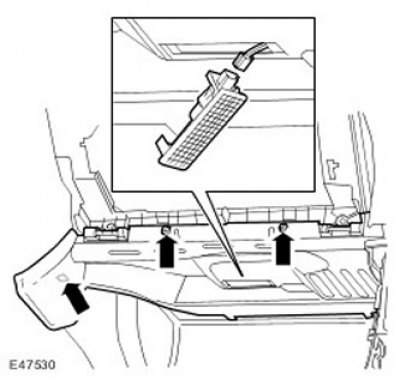

8. Снимите декоративную панель со стороны пассажира.
- Отпустите зажим.
- Выверните 2 винта.
- Отсоедините электрический разъем.

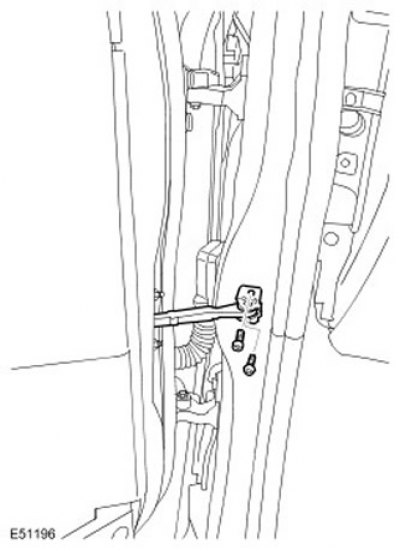

9. Отсоедините ограничитель открывания двери от передней стойки кузова. Выверните 2 болта с головкой Torx.
10.
Примечание: На это й стадии дверь все еще закреплена соответствующими элементами крепления.

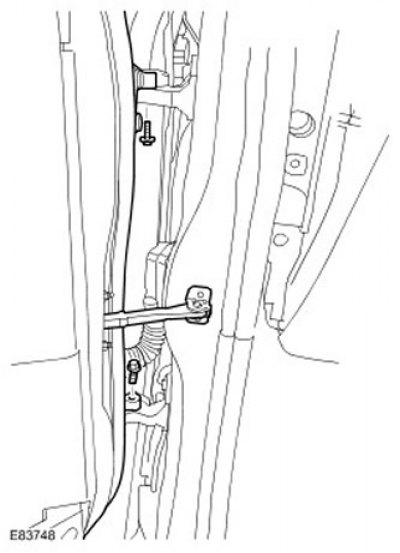

С посторонней помощью освободите дверь в сборе и установите ее на опоры. Выверните 2 болта.

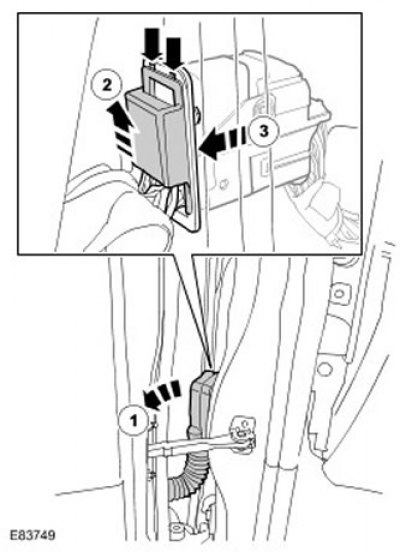

11. Отсоедините электрически разъем от передней стойки кузова.
- Снимите уплотнительную втулку.
- Аккуратно высвободите, а затем сдвиньте защелку, чтобы ввести ее в выемки, отмеченные стрелками.

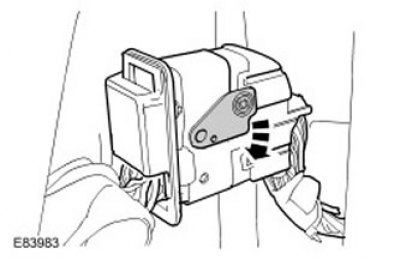

12. Снимите дверь. Отсоедините электрический разъем.
13. Снимите передние сиденья. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)
14. Освободите трос рычага селектора коробки передач.
- Снимите зажим.

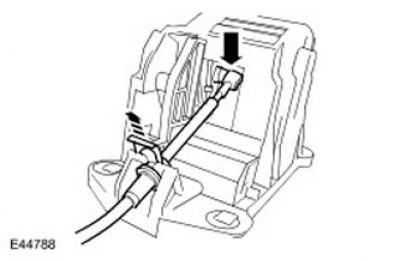

- Освободите трос.

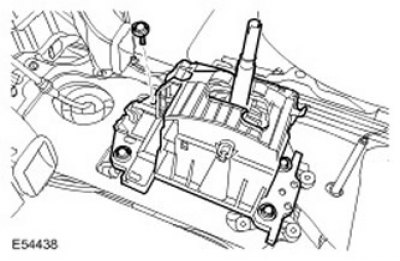

15. Снимите рычаг селектора коробки передач. Выверните 4 болта.
16. Отсоедините промежуточный вал рулевой колонки от рулевой колонки.
- Запомните, в каком положении установлены детали.

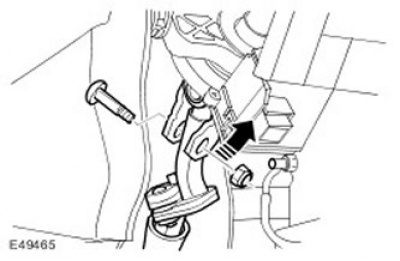

- Выверните специальный болт и выбросите гайку.

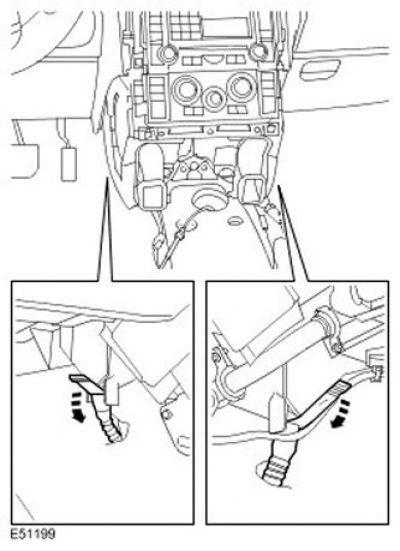

17. Отсоедините 2 дренажные трубки от корпуса отопителя.

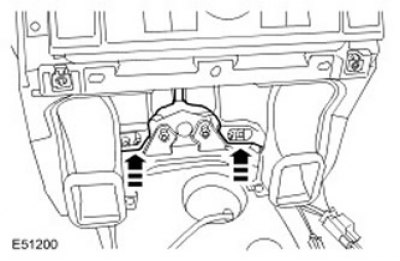

18. Отведите центральные воздуховоды отопителя в сторону для получения доступа.

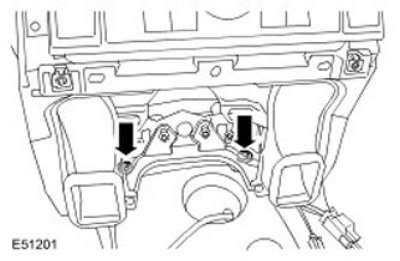

19. Выверните 2 болта с головкой Torx из центрального кронштейна панели приборов.

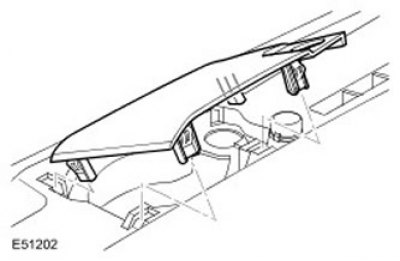

20. Снимите решетку центрального динамика с панели приборов. Освободите 4 зажима.

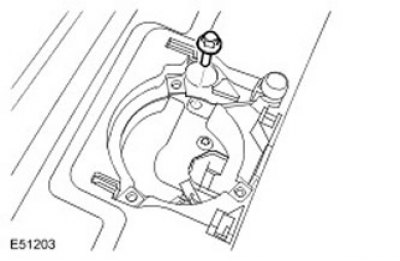

21. Выверните болт крепления верхней части панели приборов к кузову.
22. Снимите панель смесительной камеры. Для получения дополнительно й информации обратитесь к Накопительная камера (80.15.62)

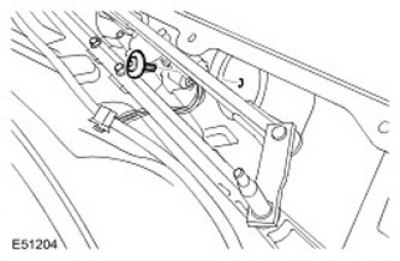

23. Выверните болт с головкой Torx крепления кронште й на панели приборов к кузову.
24.
Внимание: Перед отсоединением или снятием элементов очистите зону вокруг контактных поверхностей и соединений. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

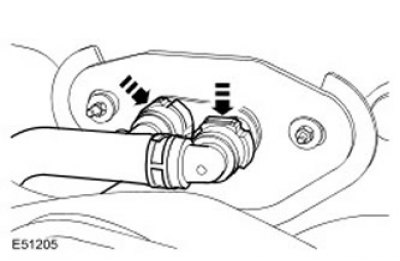

Отсоедините 2 шланга отопителя от переборки. Освободите 2 зажима.
25. Отсоедините 2 трубопровода кондиционера от кузова. Отверните гайку.
26.
Внимание: Трубопроводы кондиционера сразу закрывайте заглушками во избежание попадания в них пыли и влаги.

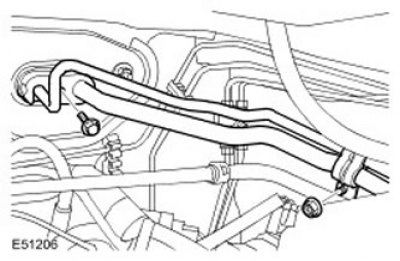

Отсоедините 2 трубопровода системы кондиционирования от переборки.
- Выверните болт.
- Снимите и выбросите уплотнительные кольца.

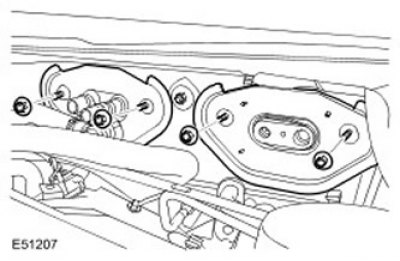

27. Снимите 2 панели переходника. Отверните 4 гайки.

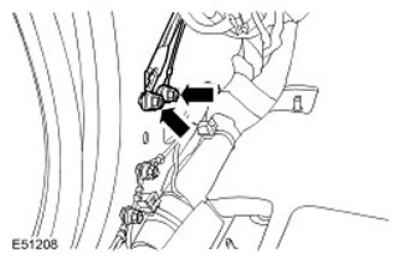

28 . Отсоедините 3 кабеля подключения к "массе" от нижней части передней стойки кузова со стороны водителя. Отверните 2 гайки.

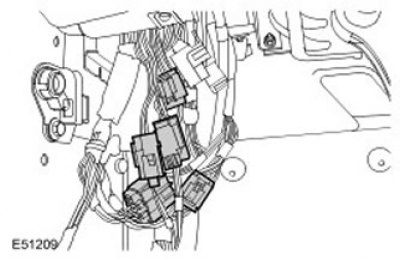

29. Отсоедините 5 электрических разъемов на нижней части передней стойки кузова со стороны водителя.

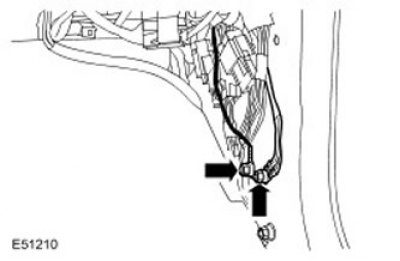

30. Отсоедините 3 кабеля подключения к "массе" от нижней части передней стойки кузова со стороны пассажира. Отверните 2 гайки.
31. Отсоедините 5 электрических разъемов на нижней части передней стойки кузова со стороны пассажира.

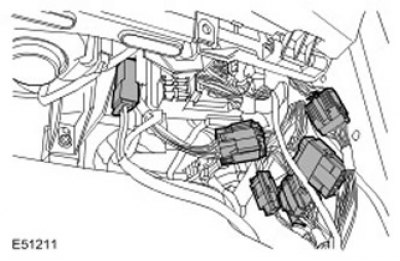

32. Отсоедините электрический разъем электродвигателя отопителя.

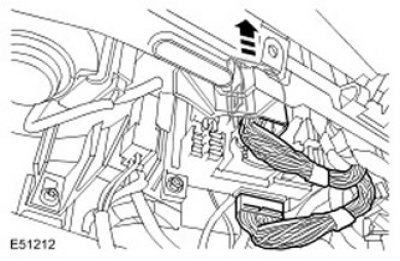

33. Отсоедините 2 электрических разъема центрального распределительного блока (CJB).
34. Отсоедините 2 электрических разъема от центрального усиления панели приборов.

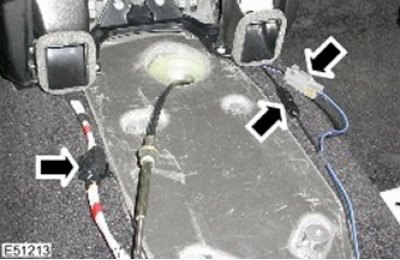

35. Отсоедините оптоволоконные кабели от центрального усиления панели приборов. если автомобиль оснащен ими. Отсоедините электрический разъем.
36. Со стороны водителя: выверните болт с головкой Torx крепления корпуса отопителя к переборке.

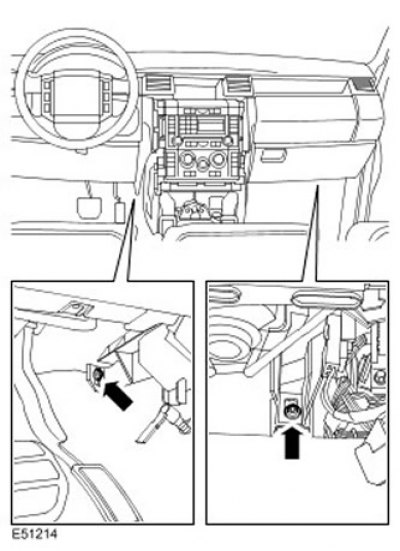

37. Со стороны пассажира выверните болт с головкой Torx крепления корпуса отопителя к переборке.

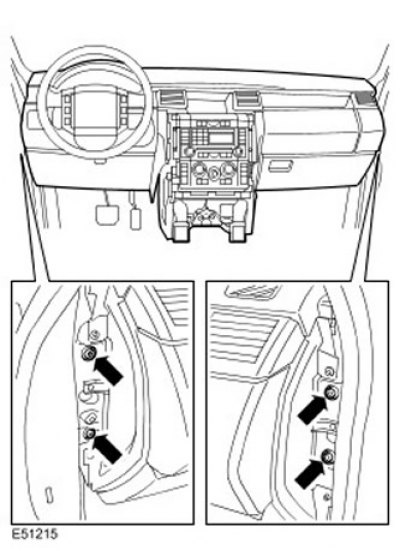

38. С посторонней помощью снимите панель приборов. Выверните 4 болта с головкой Torx.
Установка
1. С посторонней помощью установите панель приборов. Затяните болты с головкой Torx (момент затяжки 25 Нм).
2. Со стороны пассажира вверните болт с головкой Torx крепления корпуса отопителя к переборке и затяните (момент затяжки 6 Нм).
3. Со стороны водителя: вверните болт с головкой Torx крепления корпуса отопителя к переборке и затяните (момент затяжки 6 Нм).
4. Подсоедините оптоволоконные кабели к центральному усилению панели приборов.
5. Подсоедините электрические разъемы к центральному усилению панели приборов.
6. Подсоедините электрические разъемы центрального распределительного блока (CJB).
7. Подсоедините электрический разъем электродвигателя отопителя.
8. Подсоедините электрические разъемы на нижней части передней стойки кузова со стороны пассажира.
9. Присоедините кабели соединения с "массой " к нижней части передней стойки кузова со стороны пассажира. Затяните гайки (момент затяжки 10 Нм).
10. Подсоедините электрические разъемы на нижней части передней стойки кузова со стороны водителя.
11. Подсоедините кабели соединения с "массой " к нижней части передней стойки кузова со стороны водителя. Затяните гайки (момент затяжки 10 Нм).
12. Установите панели переходника. Затяните гайки (момент затяжки 10 Нм).
13. Подсоедините трубопроводы системы кондиционирования к переборке.
- Очистите детали.
- Установите новые уплотнительные кольца.
- Затяните болт (момент затяжки 10 Нм).
14. Подсоедините трубопроводы системы кондиционирования к кузову. Затяните гайки (момент затяжки 10 Нм).
15. Подсоедините шланги отопителя к переборке.
16. Вверните болт с головкой Torx крепления панели приборов к переборке и затяните его (момент затяжки 25 Нм).
17. Установите панель смесительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)
18. Вверните болт крепления верхней части панели приборов к кузову и затяните (момент затяжки 10 Нм).
19. Установите решетку динамика. Введите в зацепление зажимы.
20. Вверните болты с головкой Torx центрального кронштейна панели приборов и затяните (момент затяжки 25 Нм).
21. Установите центральные воздуховоды отопителя.
22. Подсоедините дренажные трубки к корпусу отопителя.
23. Установите промежуточный вал рулевой колонки. Вверните специальный болт и затяните новую гайку (момент затяжки 22 Нм).
24. Установите рычаг селектора коробки передач. Затяните болты (момент затяжки 10 Нм).
25. Подсоедините трос рычага селектора коробки передач. Установите зажим.
26. Установите передние сиденья. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)
27. С посторонней помощью установите дверь в сборе.
- Подсоедините электрический разъем.
- Закрепите электрический разъем.
- Закрепите уплотнительную втулку.
- Затяните болты (момент затяжки 10 Нм).
28. Подсоедините ограничитель открывания двери к передней стойке кузова. Затяните болты с головкой Torx (момент затяжки 10 Нм).
29. Установите декоративную панель со стороны водителя.
- Подсоедините электрический разъем.
- Введите в зацепление зажим.
- Затяните винты.
30. Установите декоративную панель со стороны пассажира.
- Подсоедините электрический разъем.
- Введите в зацепление зажим.
- Затяните винты.
31. Установите панели отделки дверного проема. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)
32. Установите консоль пола. Для получения дополнительной информации обратитесь к Консоль пола (76.25.01)
33. Заполните систему охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
34. Заправьте систему кондиционирования. Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)
35. Установите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 4.4L (12.30.50)
