Снятие
1.
Внимание: Сначала освободите 2 нижних зажима с помощью технологических отверстий.

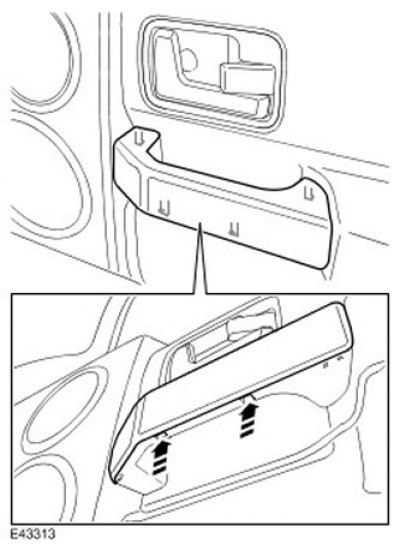

Установите крышку поручня. Освободите 4 зажима.

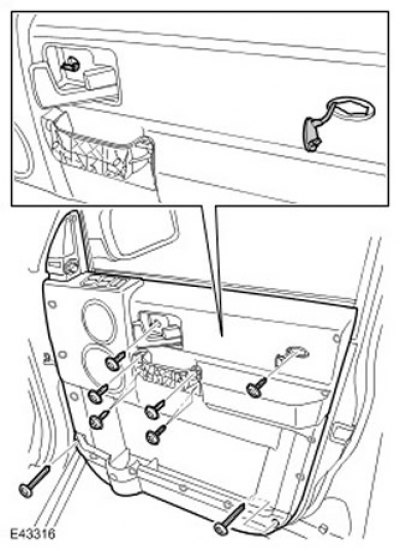

2. Освободите панель отделки передней двери.
- Снимите 2 крышки винтов.
- Выверните 8 винтов.
- Освободите 12 зажимов.

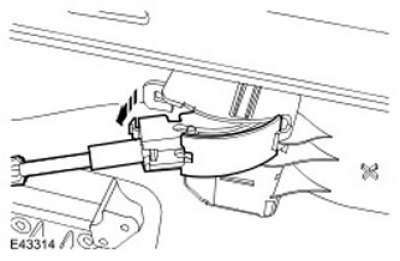

3. Отсоедините трос системы дистанционного открывания замка двери.

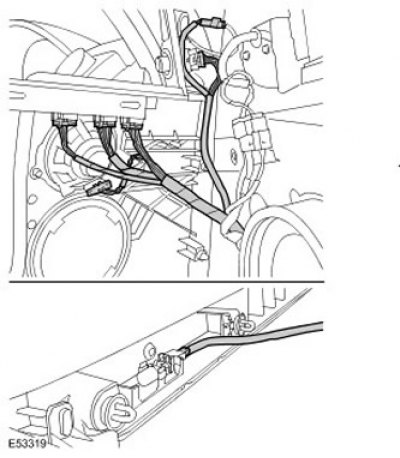

4. Снимите панель отделки передней двери. Отсоедините 7 электрических разъемов.
5.
Примечание: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

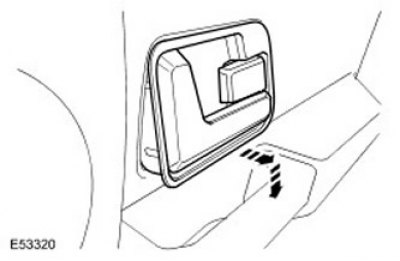

Снимите рукоятку системы дистанционного открывания замка двери. Начиная с нижнего края, осторожно освободите рукоятку системы дистанционного открывания.

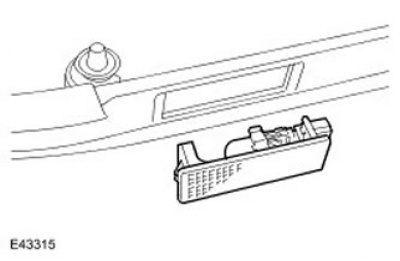

6. Снимите фонарь освещения порога. Осторожно выньте лампу.
7. Снимите высокочастотный динамик. Освободите 3 зажима.

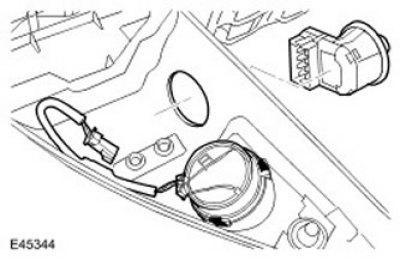

8. Снимите переключатель управления зеркалами. Освободите 2 зажима.

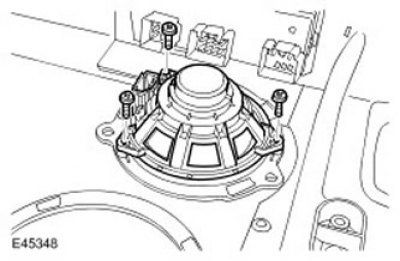

9. Снимите динамик. Выверните 3 винта с головкой Torx.

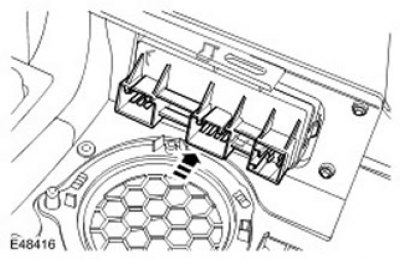

10. Снимите переключатель управления стеклоподъемником. Осторожно освободите 4 зажима.

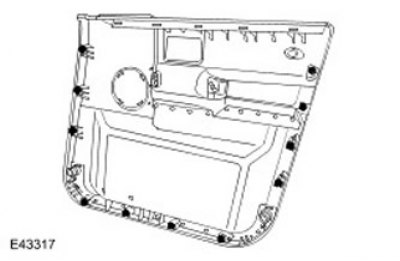

11. Снимите 12 зажимов.
Установка
1. Установите переключатель управления стеклоподъемником. Введите в зацепление зажимы.
2. Установите динамик. Затяните винты с головкой Torx.
3. Установите переключатель управления зеркалами. Введите в зацепление зажимы.
4. Установите высокочастотный динамик. Введите в зацепление зажимы.
5. Установите фонарь освещения порога.
6. Установите рукоятку системы дистанционного открывания замка передней двери.
7. Установите зажимы.
8. Установите панель отделки передней двери.
- Подсоедините электрические разъемы.
- Присоедините трос управления замком двери.
- Введите в зацепление зажимы.
- Затяните винты.
- Установите крышку винта.
9. Установите крышку ручки.
