Снятие
1.
Внимание: Сначала освободите 2 нижних зажима с помощью технологических отверстий.
Установите крышку поручня. Освободите 4 зажима.
2. Выверните винт крепления троса дистанционного управления замком двери. Снимите крышку винта.

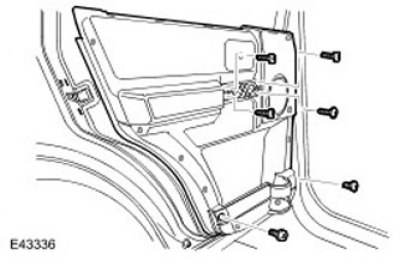

3. Освободите панель отделки задней двери.
- Выверните 6 винтов.
- Освободите 13 зажимов.

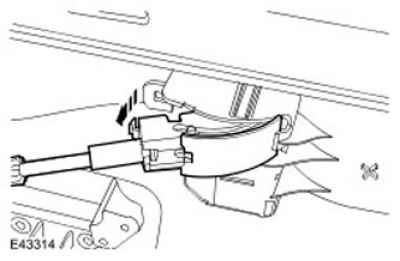

4. Отсоедините трос системы дистанционного открывания замка двери.
5. Снимите панель отделки задней двери. Отсоедините 4 электрических разъема.
6.
Примечание: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

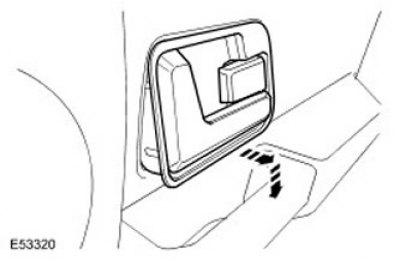

Снимите рукоятку системы дистанционного открывания замка задней двери. Начиная с нижнего края, осторожно освободите рукоятку системы дистанционного открывания.

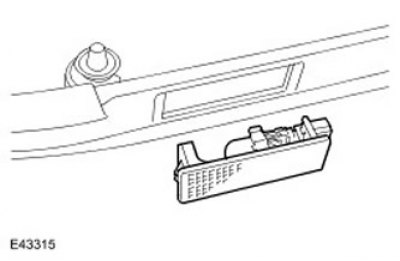

7. Снимите фонарь освещения порога. Осторожно выньте лампу.
8. Снимите переключатель управления стеклоподъемником. Осторожно освободите зажимы.

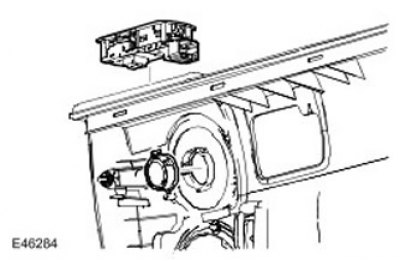

9. Снимите высокочастотный динамик.

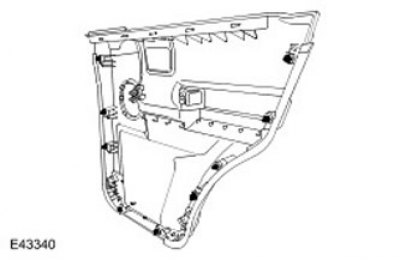

10. Освободите 9 зажимов.
Установка
1. Установите переключатель управления стеклоподъемником. Введите в зацепление зажимы.
2. Установите высокочастотный динамик. Введите в зацепление зажимы.
3. Установите фонарь освещения порога.
4. Установите рукоятку системы дистанционного открывания замка задней двери.
5. Установите зажимы.
6. Установите панель отделки задней двери.
- Подсоедините электрические разъемы.
- Присоедините трос системы дистанционного открывания замка двери.
- Введите в зацепление зажимы.
- Затяните винты.
7. Вверните винт крепления системы дистанционного открывания замка двери. Закрепите крышку винта.
8. Установите крышку ручки.
