Снятие
Все автомобили
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Приподнимите автомобиль и установите его на опоры.
2. Снимите оба задних фонаря в сборе. Для получения дополнительной информации обратитесь к Задний фонарь в сборе (86.40.70)
3. Снимите оба молдинга панелей задней боковой части кузова. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)

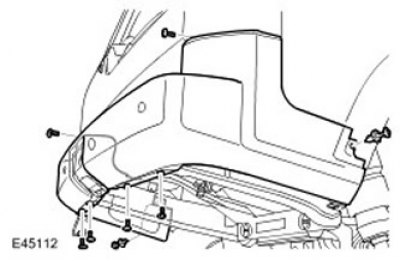

4. Выверните 4 винта, 2 болта и освободите 2 зажима накладки заднего бампера.
5. С посторонней помощью снимите 4 зажима с внутренней кромки накладки бампера.
- Наклоните откидной борт, чтобы получить доступ.

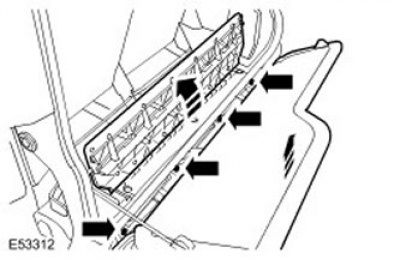

- Откройте крышку откидного борта.
6. Снимите накладку заднего бампера.
- Освободите 12 зажимов.

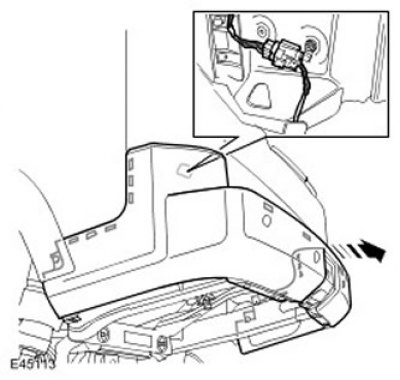

- Отсоедините электрический разъем жгута проводов датчиков системы помощи при парковке (если установлена).
7.
Примечание: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

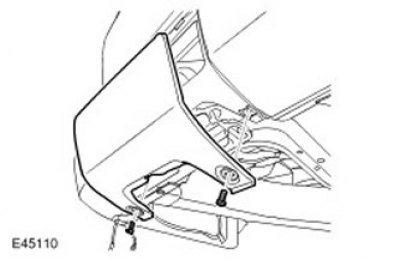

Снимите заглушку отверстия буксировочного устройства. Выверните 2 винта.

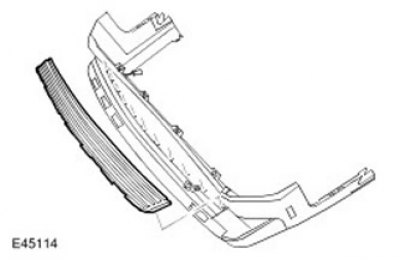

8. Снимите панель отделки заднего бампера. Освободите 11 зажимов.
9. Снимите вставку бампера. Выверните 3 винта.
Автомобили с системой помощи при парковке

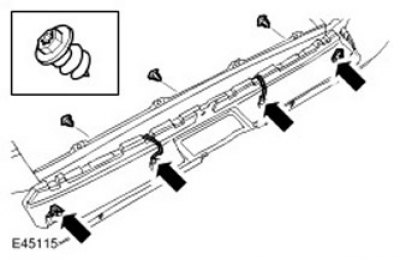

10. Снимите жгут проводов датчиков системы помощи при парковке. Отсоедините 4 электрических разъема.
Автомобили с системой помощи при парковке
11. Снимите датчик системы помощи при парковке.
- Освободите 2 зажима.
- Повторите описанную выше процедуру с остальными тремя датчиками.
Автомобили с системой помощи при парковке
12. Снимите декоративную панель датчика системы помощи при парковке.
- Освободите 3 зажима.
- Повторите описанную выше процедуру с декоративными панелями остальных трех датчиков.
Установка
Автомобили с системой помощи при парковке
1. Установите декоративные панели датчиков системы помощи при парковке.
Автомобили с системой помощи при парковке
2. Установите датчики системы помощи при парковке.
Автомобили с системой помощи при парковке
3. Установите жгут проводов датчиков системы помощи при парковке. Подсоедините электрические разъемы.
Оригинал опубликован на онлайн-портале autoinstruction.ru
4. Установите вставку бампера.
- Закрепите (если есть) жгут проводов датчиков системы помощи при парковке.
- Затяните винты.
5. Установите панель отделки заднего бампера.
6. Установите заглушку отверстия буксировочного устройства. Затяните винты.
7. Установите накладку заднего бампера
- Подсоедините электрический разъем жгута проводов датчиков системы помощи при парковке (если есть).
- Введите в зацепление зажимы.
- Затяните винты.
- Затяните болты (момент затяжки 10 Нм).
8. Установите оба молдинга панелей задней боковой части кузова. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)
9. Установите оба задних фонаря в сборе. Для получения дополнительной информации обратитесь к Задний фонарь в сборе (86.40.70)
