Снятие
1. Снимите обе верхние панели отделки передней стойки кузова.
Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)
2. Снимите обе верхние панели отделки средней стойки кузова.
Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)

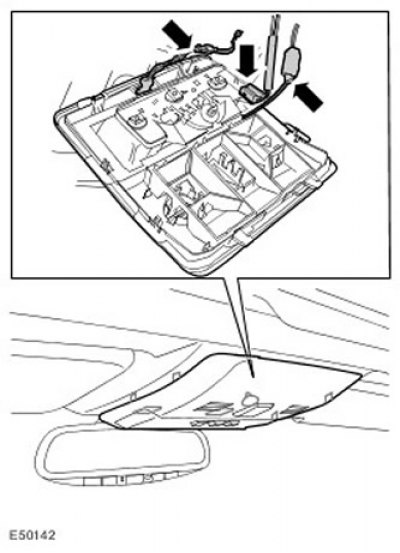

3. Снимите переднюю верхнюю консоль.
- Осторожно освободите 7 зажимов.
- Отсоедините электрический разъем.

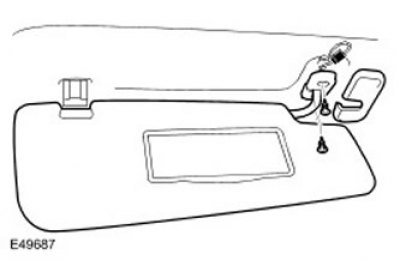

4. Снимите противосолнечный козырек.
- Снимите крышку.
- Выверните 2 винта.
- Освободите зажим.
- Отсоедините электрический разъем.
- Повторите описанную выше процедуру с другой стороны.
5. Снимите фиксатор противосолнечного козырька.
- Снимите крышку винта.
- Выверните винт.
- Повторите описанную выше процедуру с другой стороны.

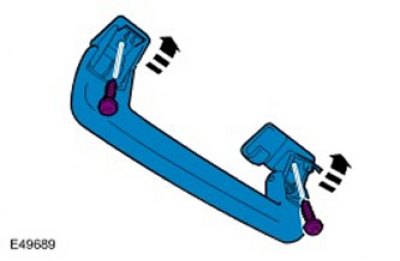

6. Снимите поручен пассажира.
- Снимите 2 крышки винтов.
- Выверните 2 винта.
- Повторите описанную выше процедуру с другой стороны.

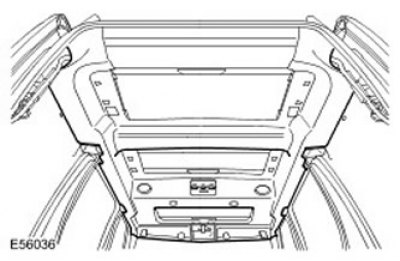

7. Снимите обивку крыши, чтобы открыть доступ. Освободите 4 зажима.

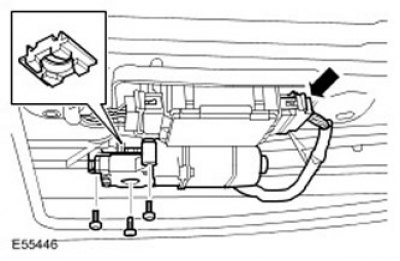

8. Снимите электродвигатель люка.
- Отсоедините электрический разъем.
- Выверните 3 винта с головкой Torx.
- Снимите распорную втулку.
Установка
1. Установите электродвигатель люка.
- Установите распорную втулку.
- Затяните винты с головкой Torx (момент затяжки 4 Нм).
- Подсоедините электрический разъем.
2 . Установите обивку крыши. Введите в зацепление зажимы.
3. Установите поручни пассажиров.
- Вверните винты.
- Установите крышки винтов.
4. Установите солнцезащитные козырьки.
- Установите зажимы.
- Вверните винты.
- Установите крышки винтов.
- Подсоедините электрические разъемы.
5. Установите переднюю верхнюю консоль.
- Подсоедините электрический разъем.
- Осторожно закрепите зажимы.
6. Установите обе верхние панели отделки средней стойки кузова.
Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)
7. Установите обе верхние панели отделки передней стойки кузова.
Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)
8. С помощью прибора Т4 выберите настройки нового электродвигателя люка.
9. В случае отключения аккумуляторной батареи функции "одно касание" и "травмобезопасности" окажутся недоступны. Закройте панель люка и держите выключатель нажатым еще 20 секунд, пока люк не завершит полный цикл. На этом будет завершена процедура калибровки люка и произойдет сброс указанных функций.
