Специальный инструмент(ы)
 | Молоток с подвижным ударником 100-012 |
 | Съемник, стопор 308-657 |
 | Адаптер ударного съемника 100-012-05 |
 | Съемник уплотнений 308-615 |
Снятие
1. Снимите рычаг переключения передач.
За дополнительной информацией обратитесь к главе: Рычаг переключения передач (308-06 Наружные органы управления механической коробкой передач в блоке с ведущим мостом/ коробкой передач - Дизельный двигатель ID4 2.4L, Снятие и установка).
2.
Примечание: Обозначение стопора вала селектора.
Буква A обозначает старый стопор вала селектора. Буква B обозначает новый стопор вала селектора.
3.
Примечание: Обозначение стопора вала селектора
Буква A обозначает старый стопор вала селектора. Буква B обозначает новый стопор вала селектора.
4.
Внимание: Убедитесь, что окружающая элемент поверхность чиста.

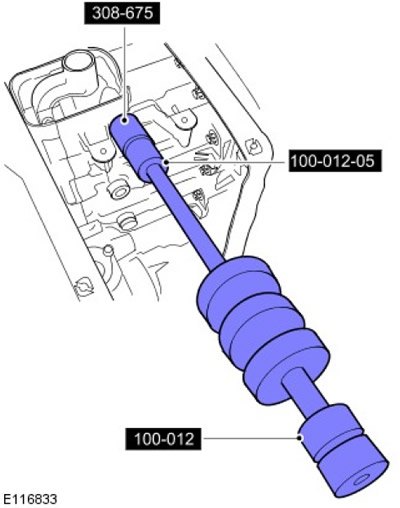

Используя специальные инструменты, снимите стопор вала селектора.
5.
Внимание: Убедитесь, что окружающая элемент поверхность чиста.
Примечание: Если стопоры вала селектора нового типа как показано на рисунке, то для снятия стопора потребуется высверлить в центре стопора отверстие диаметром 5,5 мм на глубину примерно 3 мм для перфорирования корпуса стопора. Затем через инструмент 308615 в стопор следует вставить болт M6, и с помощью соответствующего специального инструмента снять стопор.
Примечание: Стопоры прежней конструкции, показанные на рисунке, не требуют высверливания. Для удаления стопора используйте специальный инструмент, показанный на рисунке.

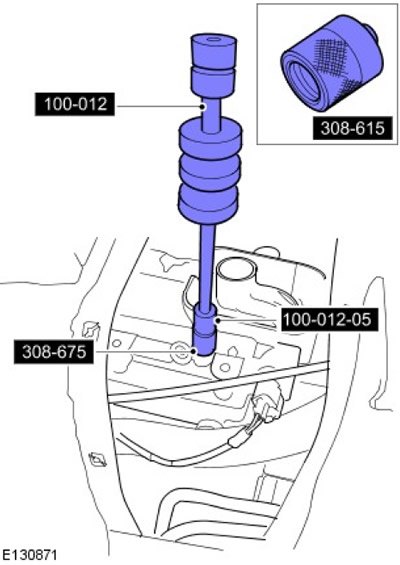

Используя специальные инструменты, снимите стопор вала селектора.
6.
Внимание: Убедитесь, что окружающая элемент поверхность чиста.

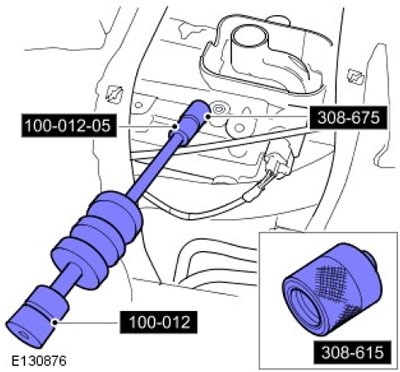

Используя соответствующие специальные инструменты, снимите стопор вала селектора.
7. Сняв стопоры 1, 2 и задней передачи с рейки селектора, валы следует центрировать в нейтральном положении как показано на рисунке. Для этого следует смотреть в отверстия из-под стопоров в отливке.
- Валы можно центрировать, осторожно перемещая селектор в среднее положение с помощью подходящей плоской отвертки.
- Выполнив центрирование валов, проверьте возможность вкючения 3 и 4 передач и поперечного перемещения рычага.
Установка
1.
Внимание: Новые стопоры вала селектора должны быть установлены вровень с картером коробки передач.

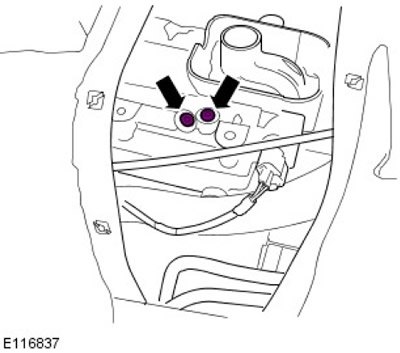

Используя подходящие инструменты, установите стопоры вала селектора.
2.
Внимание: Убедитесь, что компонент полностью утоплен в картер.

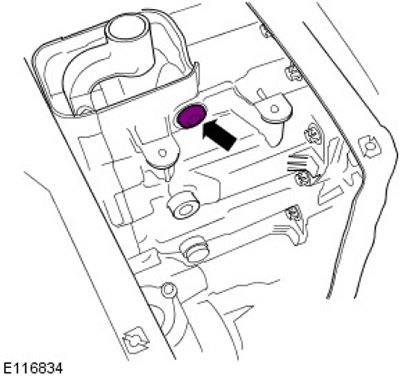

Используя подходящие инструменты, установите стопор вала селектора.
3. Установите рычаг переключения передач.
