Специальный инструмент(ы)
 | Монтажный инструмент, наружное кольца подшипника/уплотнение ступицы переднего колеса 204-087 |
 | Съемник, подшипник/шестерня 205-310 |
 | Монтажный кронштейн, двигатель/дифференциал 205-329 |
 | Защита, полуось 205-332 |
 | Монтажный инструмент, уплотнение фланца вторичного привода 308-604 |
 | Монтажный инструмент, уплотнение первичного вала 308-605 |
 | Ручка, монтажный инструмент для подшипников 308-705 |
 | Монтажный инструмент, подшипник промежуточного вала 308-704 |
 | Монтажный инструмент, подшипник первичного вала 308-703 |
 | Монтажный инструмент, подшипник вторичного вала 308-702 |
 | Монтажный инструмент, уплотнение вала выбора передач 308-700 |
Общее оборудование
- Хомуты
- Термофен для подачи горячего воздуха
- Гидравлический пресс
Материалы
| Наименование | Спецификация |
| Трансмиссионная жидкость | WSD-M2C200-C |
| Высокотемпературная смазка | ESD-M1C220-A |
| Герметик | WSK-M2G348-A5 |
| Клей - Loctite 243 | WSK-M2G349-A7 |
Сборка
1.
Примечание: Перед сборкой смажьте все кольца синхронизатора и игольчатые подшипники чистым трансмиссионным маслом.

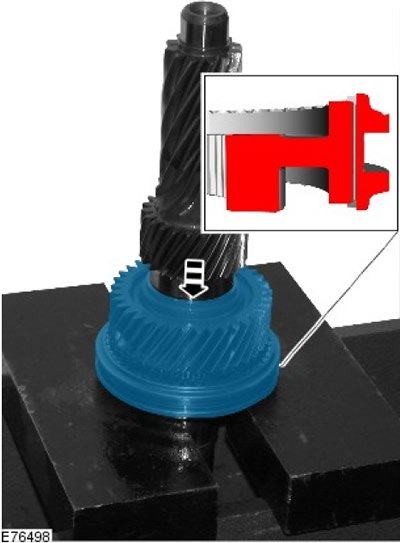

2. Установите 4-ю передачу и синхронизатор 3-Й/4-Й передач в сборе на промежуточный вал.

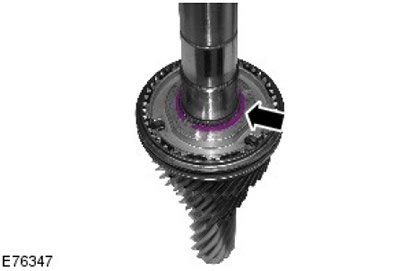

3. Установите стопорное кольцо синхронизатора 3й/4-й передачи в сборе на промежуточный вал. Установите новое пружинное кольцо.

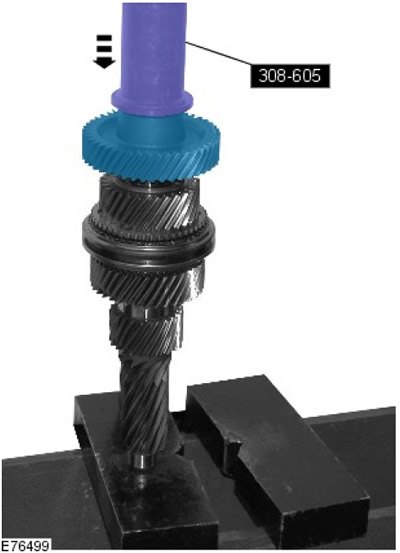

4. С помощью специального инструмента установите 6-ю передачу на промежуточный вал.
5. Используя специальные инструменты, установите 5-ю передачу.
6. Используя специальные инструменты, установите синхронизатор 5-Й/6-Й передачи в сборе на вторичный вал.
7.
Предупреждение! При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
Примечание: Нагрейте корпус коробки передач примерно до 100°C с помощью термовентилятора.
Используя специальный инструмент, установите внешнюю дорожку качения подшипника промежуточного вала в корпус коробки передач.
8.
Предупреждение! При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
Примечание: Нагрейте корпус коробки передач примерно до 100°C с помощью термовентилятора.
Используя специальные инструменты, установите подшипник вторичного вала.
9. Установите стопорную планку вторичного вала. Затяните болты усилием 10 Нм.
10.
Примечание: Установите узлы в положение, помеченное при снятии.
Установите узлы в корпус коробки передач следующим образом.
- 1. Роликовый подшипник промежуточного вала.
- 2. Промежуточная шестерня заднего хода.
- 3. Крепление промежуточной шестерни заднего хода.
- 4. Затяните болт (момент затяжки 27 Нм).
11.
Предупреждение! При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
Примечание: Нагрейте корпус коробки передач примерно до 100°C с помощью термовентилятора.
Используя специальный инструмент, установите подшипник промежуточного вала.
12.
Предупреждение! При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
Примечание: Нагрейте корпус коробки передач примерно до 100°C с помощью термовентилятора.
Используя специальные инструменты, установите подшипник первичного вала.
13. Установите стопорные пластины подшипника. Затяните болты усилием 10 Нм.
14. Соедините валы в сборе.
- 1. Установите подходящие хомуты в указанных точках.
- 2. Убедитесь, что первичный вал не отсоединился.
15.
Предупреждение! При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
Примечание: Нагрейте специальные инструменты с помощью термовентилятора до температуры примерно 100°C и перенесите их на подшипники.
Используя специальные инструменты, нагрейте средние кольца подшипников.
16. Установите узлы вторичного и промежуточного валов. Снимите и отбракуйте хомуты.
17. Установите селекторы 3-Й/4-Й и 5-Й/6-Й передач. Затяните болты усилием 37 Нм.
18. Установите главный селектор.
- 1. Нанесите на подшипники консистентную смазку.консистентная смазка
- 2. Установите главный селектор.
19. Установите центральные подшипники.
20. Установите монтажную пластину центрально го подшипника. Затяните болты (момент затяжки 24 Нм).
21. Установите стопорную планку вала выбора передач.
- Установите распорные втулки.
- Затяните болты (момент затяжки 24 Нм).
22. Установите 2-ю передачу и подшипник на вторичный вал.
23. Используя специальные инструменты, установите синхронизатор 1-Й/2-Й передачи в сборе на вторичный вал.
24. Установите стопорное кольцо синхронизатора 1-Й/2-Й передач. Установите новое пружинное кольцо.
25. Установите игольчатый подшипник 1-й передачи.

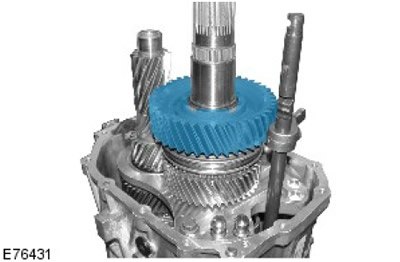

26. Установите 1-ю передачу.
27.
Предупреждение! При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
Примечание: Нагрейте внутреннее кольцо подшипника задней передачи примерно до 100°C с помощью термовентилятора.

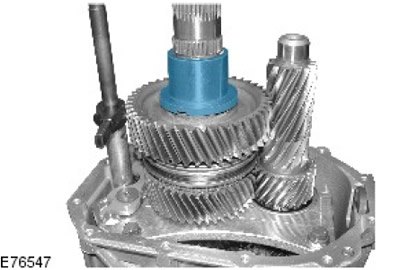

Установите внутреннее кольцо подшипника задней передачи.
28. Установите игольчатый подшипник задней передачи.

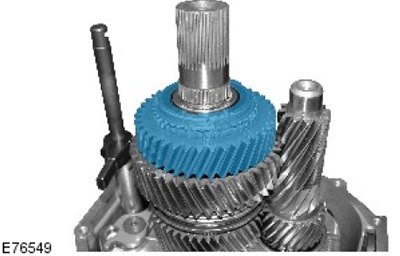

29. Установите заднюю передачу на вторичный вал.
30. Используя специальный инструмент, установите синхронизатор задней передачи на вторичный вал.
31. Установите селектор 1-и/2-и передачи. Установите новый штифт.
32. Установите селектор задней передачи.
33. Выберите передачу.
34. Установите магнит.
35.
Предупреждение! При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
Примечание: Нагрейте специальный инструмент с помощью термовентилятора до температуры примерно 100°C и перенесите его на подшипник.
Используя специальный инструмент, нагрейте внутреннее кольцо подшипника.
36. Установите корпус коробки передач.
- Нанесите герметик на сопрягающиеся поверхности. герметик
- Вверните, но не затягивайте болты корпуса коробки передач.

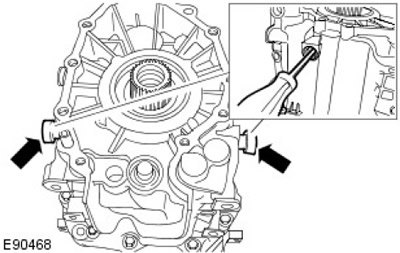

37. Установите болты крепления вилки селектора задней передачи.
- Совместите вилку селектора.
- Затяните (момент затяжки 37 Нм).
38. Затягивайте болты картера коробки передач по перекрестной схеме. Затяните (момент затяжки 24 Нм).
39. Переустановите установочные штифты.
40. Установите новые стопоры вала выбора передач.
41. Переместите главный вал выбора передач в нейтральное положение.
42. Установите новый стопор вала выбора передач.

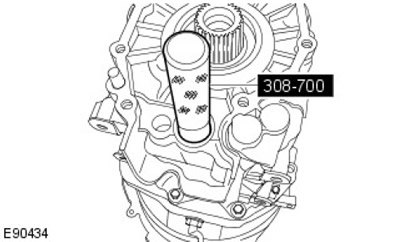

43. Используя специальные инструменты, установите сальник главного вала выбора передач.

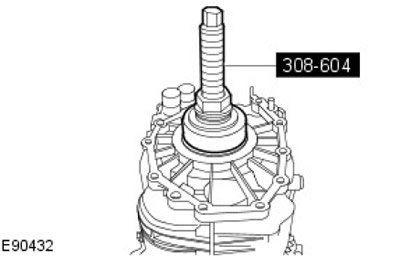

44. Установите сальник вторичного вала коробки передач.
45.
Предупреждение! При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
Примечание: С помощью термовентилятора нагрейте выходной фланец коробки передач примерно до 100°C.
Используя специальные инструменты, установите выходной фланец коробки передач.
- Затяните болт (момент затяжки 210 Нм).
- Ослабьте болт.
- Нанесите фиксирующий состав для резьбы.клей

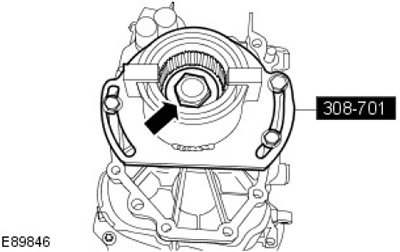

- Затяните болт (момент затяжки 180 Нм).
46.
Примечание: Убедитесь, что передача включена.
Установите болт фиксации промежуточного вала. Затяните (момент затяжки 95 Нм).
47. Установите стопорное кольцо первичного вала. Установите новое пружинное кольцо.
48. Поверните валы коробки передач и проверьте работу всех передач.
49. С помощью подходящего инструмента проверьте крутящий момент первой на нейтральной передаче, заблокировав выходной фланец. Максимальный крутящий момент 1,2 Нм.

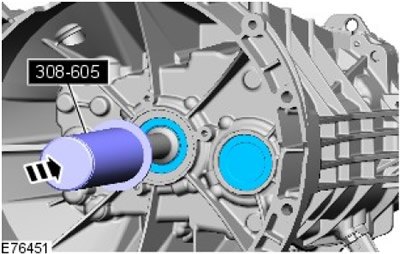

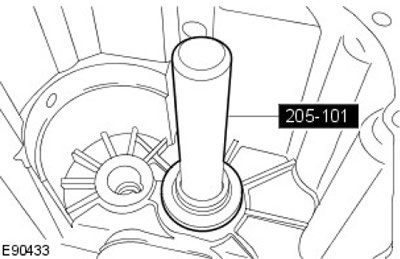

50. используя специальный инструмент, установите сальники первичного и промежуточного валов коробки передач.
51. Снимите коробку передач со стенда.
52.
Предупреждение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите автомобиль и вставьте под него опоры.
53. Установите коробку передач в блоке с ведущим мостом.
За дополнительной информацией обратитесь к главе: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Снятие).
54. Заправьте коробку передач маслом.
За дополнительной информацией обратитесь к главе: Слив трансмиссионной жидкости из коробки передач и заливка трансмиссионной жидкости в коробку передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).
55. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
