Специальный инструмент(ы)
 | Монтажный кронштейн, двигатель/дифференциал 205-329 |
 | Ударный съемник 100-012 |
 | Съемник уплотнений 308-615 |
 | Приспособление для снятия/установки заднего уплотнения. 303-538 |
 | Съемник 308-516 |
 | Монтажный инструмент 205-081A |
 | Съемник ползуна 308-652 |
 | Съемник уплотнения вала селектора 308-621 |
 | Адаптер ударного съемника 100-012-01 |
 | Приспособление для снятия уплотнений (входных и выходных) 308-375 |
 | Съемник, стопор 308-657 |
 | Переходник для 205-071 (упорная плита) 205-071-01 |
 | Монтажный инструмент, двойное манжетное уплотнение ведущего вала 308-150 |
 | Монтажный инструмент, втулка/уплотнение картера консоли коробки передач 308-044 |
 | Съемник, подшипник/шестерня 205-310 |
 | Монтажный инструмент, подшипник дифференциала 205-082 |
 | Съемник, наружное кольцо подшипника промежуточного вала 100-012-06 |
 | Адаптер ударного съемника 100-012-05 |
 | Приспособление для блокировки, выходной фланец 308-701 |
Разборка
Примечание: Перед снятием компонентов коробки передач пометьте их положение.
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2.
Предупреждение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите автомобиль и вставьте под него опоры.
3. Слейте трансмиссионное масло.
За дополнительной информацией обратитесь к главе: Слив трансмиссионной жидкости из коробки передач и заливка трансмиссионной жидкости в коробку передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).
4. Снимите коробку передач в блоке с ведущим мостом.
За дополнительной информацией обратитесь к главе: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Снятие).
5. Используя специальные инструменты, закрепите коробку передач.

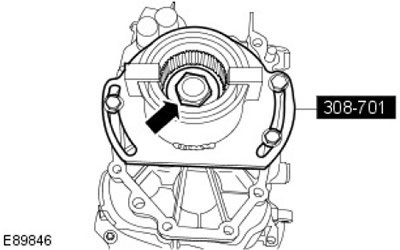

6. Используя специальные инструменты, зафиксируйте фланец вторичного вала. Выверните болт.

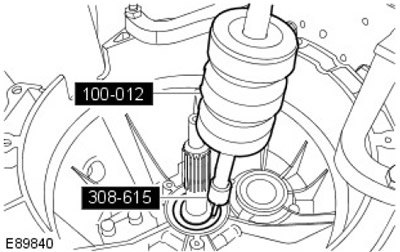

7. Используя специальные инструменты, снимите и отбракуйте уплотнение первичного вала.
8. Снимите стопорное кольцо первичного вала и отбракуйте его.
9. Используя специальный инструмент, сделайте отверстие в уплотнении промежуточного вала.

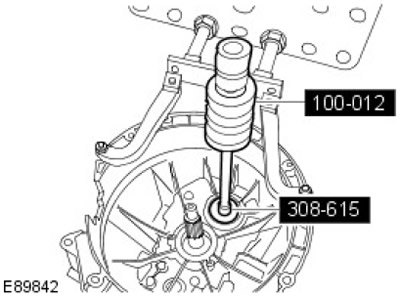

10. Используя специальные инструменты, снимите и отбракуйте уплотнение промежуточного вала.
11.
Примечание: Убедитесь, что передача включена.
Выверните болт промежуточного вала.
12. Снимите специальные инструменты.
13. Используя специальные инструменты, снимите фланец вторичного вала.

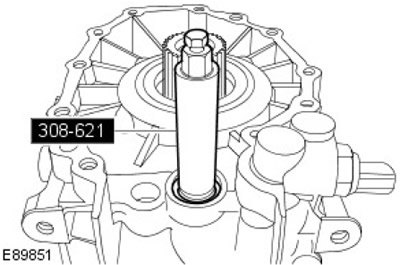

14. Используя специальные инструменты, снимите сальник вала выбора передач.
15. Используя специальные инструменты, снимите сальник вторичного вала.
16. Снимите 3 левых болта вилки селектора.
17. Снимите 3 правых болта вилки селектора.

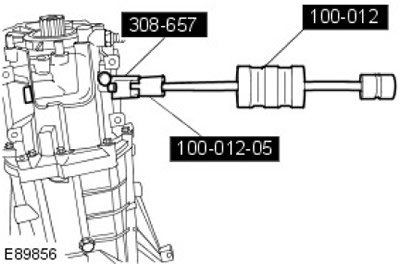

18. Используя специальные инструменты, снимите 3 стопора вала выбора передач.

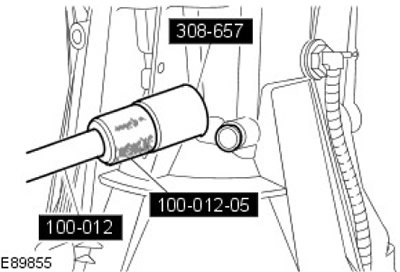

19. Снимите 2 стопора вала выбора передач.
20. Выверните 13 болта.
21. Используя специальные инструменты, снимите корпус коробки передач.
22. Снимите магнит.
23. Снимите селектор задней передачи.

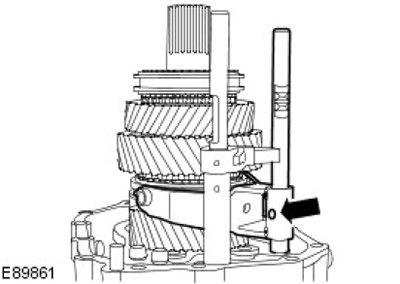

24. Снимите селектор 1-й/2-й передачи. Снимите и отбракуйте штифт.
25. Используя специальные инструменты, снимите шестерни 1-й и задней передач с вторичного вала.
26. Снимите подшипник 1-й передачи.

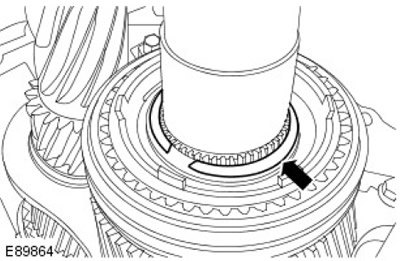

27. Снимите стопорное кольцо синхронизатора 1й/2-й передач.
28. Используя специальные инструменты, снимите с вторичного вала узлы 2-й передачи и синхронизатора 1-й/2-й передач.
29. Снимите стопорную планку вала выбора передач.
- Выверните два болта.
- Снимите две вставки.
30. Снимите монтажную пластину центрального подшипника. Выверните 3 болта.

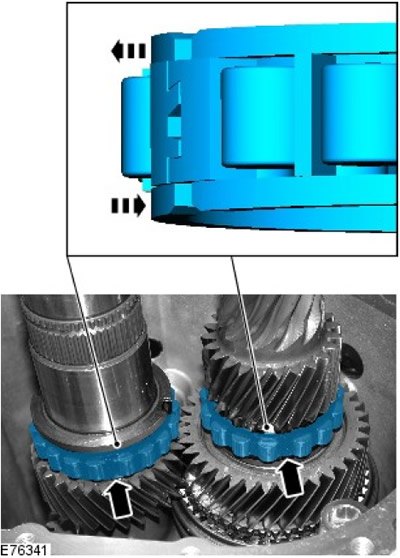

31. Снимите центральные подшипники.

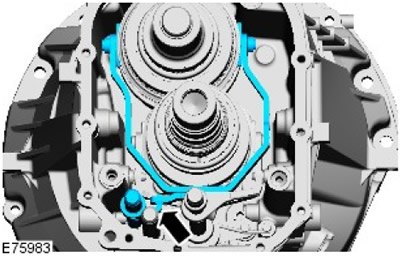

32. Снимите селектор 3-й/4-й передачи из корпуса коробки передач. Отсоедините вилку селектора от вала выбора передач.
33.
Примечание: Не потеряйте 4 подшипника вала главного селектора.
Снимите селекторы.
- 1. Снимите главный селектор.
- 2. Снимите селектор 5-й/6-й передачи.
34. Вдвоем с помощником снимите валы в сборе.

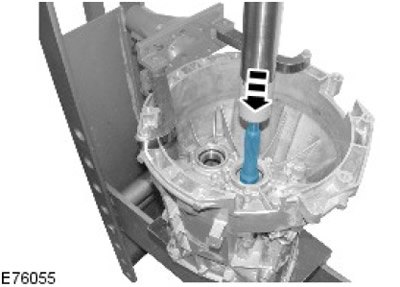

35. Снимите первичный вал.

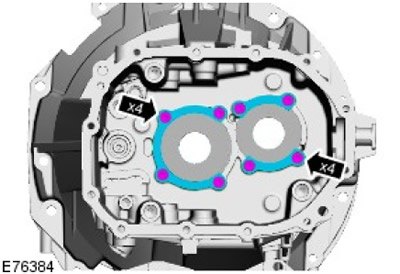

36. Снимите 2 стопорные планки подшипников. Выверните 8 болтов.

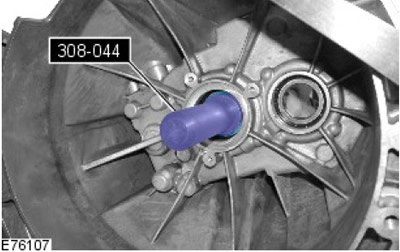

37. Используя специальный инструмент, снимите подшипник первичного вала.

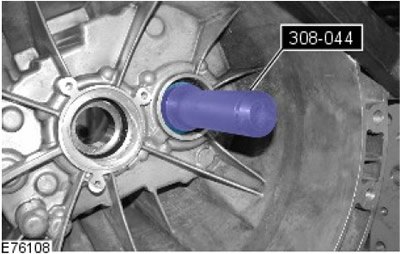

38. Используя специальный инструмент, снимите подшипник промежуточного вала.
39. ПРИМЕЧАНИЕ: При снятии отметьте положения компонентов.
Снимите компоненты в указанной последовательности.
- 1. Болт крепления промежуточной шестерни заднего хода.
- 2. Крепление промежуточной шестерни заднего хода.
- 3. Промежуточная шестерня заднего хода.
- 4. Роликовый подшипник промежуточного вала.
40. Снимите стопорную планку вторичного вала. Выверните 4 болта.
41. Используя специальные инструменты, снимите подшипник вторичного вала.
42. Используя специальный инструмент, снимите внешнюю дорожку подшипника промежуточного вала.

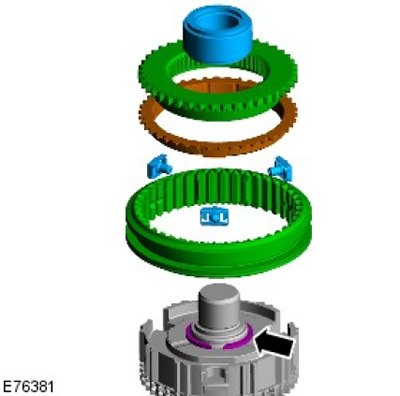

43. Снимите направляющий подшипник вторичного вала и синхронизатор 5-й передачи в сборе с вторичного вала. Снимите стопорное кольцо и отбракуйте его за дальнейшей ненадобностью.

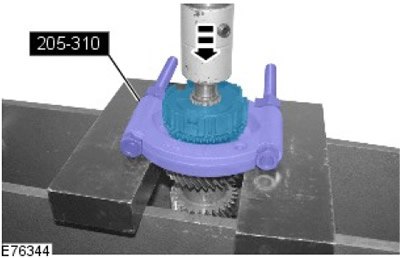

44. Используя специальный инструмент, снимите синхронизатор 6-й передачи/ступицу в сборе с вторичного вала.

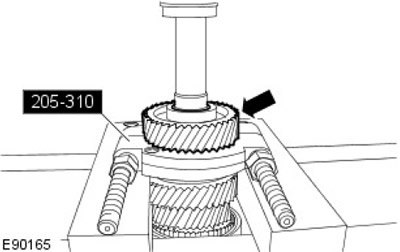

45. С помощью специального инструмента снимите 5-ю передачу с промежуточного вала.

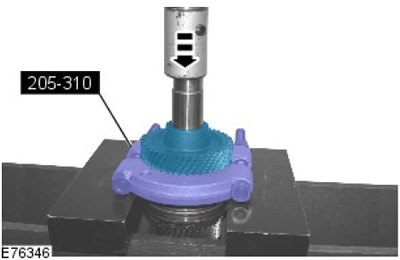

46. С помощью специального инструмента снимите 6ю передачу с промежуточного вала.

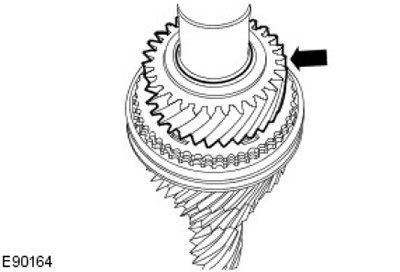

47. Снимите 3-ю передачу с промежуточного вала.
48. Снимите стопорное кольцо синхронизатора 3-й/4й передачи с промежуточного вала.

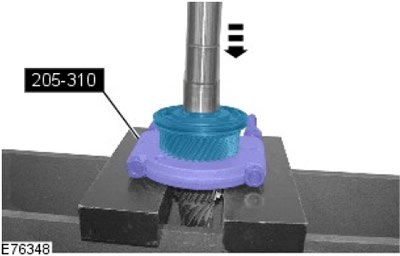

49. Используя специальный инструмент, снимите 4-ю передачу и синхронизатор в сборе с промежуточного вала.
