Специальный инструмент(ы)
 | Ударный съемник 100-012 |
 | Приспособление для снятия уплотнений (входных и выходных) 308-375 |
 | Адаптер ударного съемника 100-012-01 |
 | Инструмент фиксации, выходной фланец 308-701 |
 | Монтажный инструмент 205-081A |
 | Съемник с длинными захватами 308-516 |
 | Монтажный инструмент, уплотнение фланца вторичного привода 308-604 |
 | Адаптер ударного съемника 100-012-05 |
Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2. Снимите рычаг переключения передач.
За дополнительной информацией обратитесь к главе: Рычаг переключения передач (308-06 Наружные органы управления механической коробкой передач в блоке с ведущим мостом/ коробкой передач - Дизельный двигатель ID4 2.4L, Снятие и установка).
3.
Предупреждение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите автомобиль и вставьте под него опоры.
4. Слейте трансмиссионную жидкость из коробки передач.
За дополнительной информацией обратитесь к главе: Слив трансмиссионной жидкости из коробки передач и заливка трансмиссионной жидкости в коробку передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).
5. Снимите раздаточную коробку.
За дополнительной информацией обратитесь к главе: Раздаточная коробка (308-07A Раздаточная коробка -Дизельный двигатель ID4 2.4L, Снятие).
6. Снимите крышку удлинительного вала коробки передач. Снимите и отбракуйте хомутик.

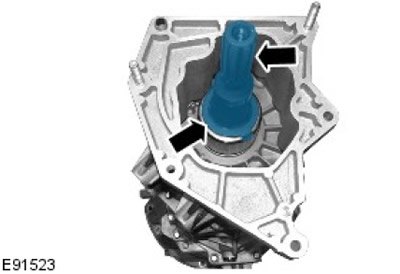

7. С помощью подходящего инструмента снимите удлинительный вал коробки передач. Снимите уплотнение.

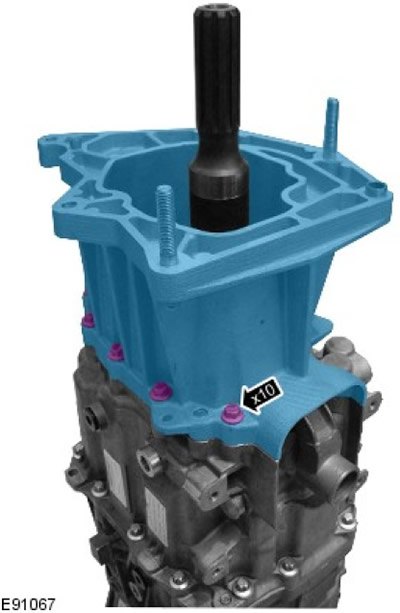

8. Снимите корпус консоли коробки передач. Выверните 10 болтов.

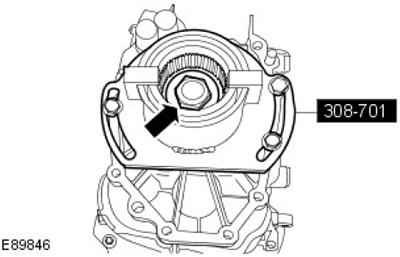

9. Используя специальный инструмент, снимите болт фиксации выходного фланца.
[Источник статьи доступен на портале: Autoinstruction.ru]

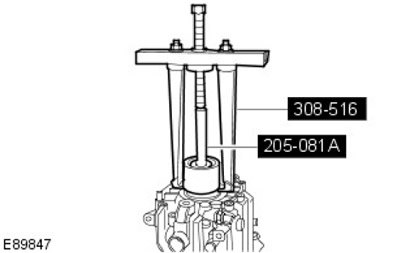

10. Используя специальные инструменты, снимите выходной фланец.
11. Используя специальные инструменты, снимите и отбракуйте уплотнение вторичного вала.
Установка
1. Используя специальные инструменты, установите сальник вторичного вала.
2.
Предупреждение! При использовании вентилятора горячего воздуха соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
Примечание: С помощью вентилятора горячего воздуха нагрейте выходной фланец примерно до 100°C.
Используя специальные инструменты, установите выходной фланец коробки передач.
- Затяните болт (момент затяжки 210 Нм).
- Ослабьте болт.
- Нанесите фиксирующий состав для резьбы.клей
- Затяните болт (момент затяжки 180 Нм).
3. Установите удлинительный вал коробки передач. Установите уплотнение.
4.
Примечание: Убедитесь, что хомут установлен между выступами крышки уплотнения удлинительного вала, и что он обрезан вровень с выступами.

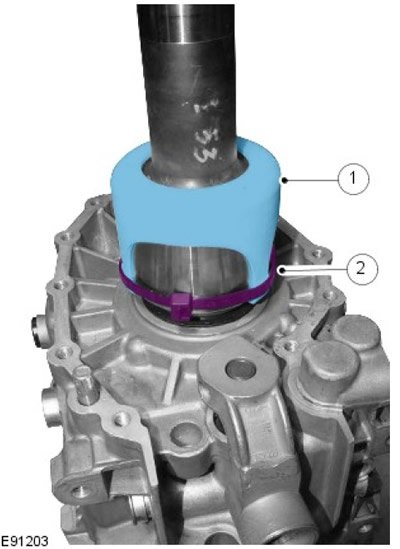

Установите крышку уплотнения удлинительного вала коробки передач.
- 1. Установите крышку.
- 2. Установите хомут.
5. Установите корпус консоли коробки передач. Затяните болты (момент затяжки 25 Нм).
6. Установите раздаточную коробку.
За дополнительной информацией обратитесь к главе: Раздаточная коробка (308-07A Раздаточная коробка -Дизельный двигатель ID4 2.4L, Установка).
7. Заправьте коробку передач маслом.
За дополнительной информацией обратитесь к главе: Слив трансмиссионной жидкости из коробки передач и заливка трансмиссионной жидкости в коробку передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).
8. Установите рычаг переключения передач.
За дополнительной информацией обратитесь к главе: Рычаг переключения передач (308-06 Наружные органы управления механической коробкой передач в блоке с ведущим мостом/ коробкой передач - Дизельный двигатель ID4 2.4L, Снятие и установка).
9. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
