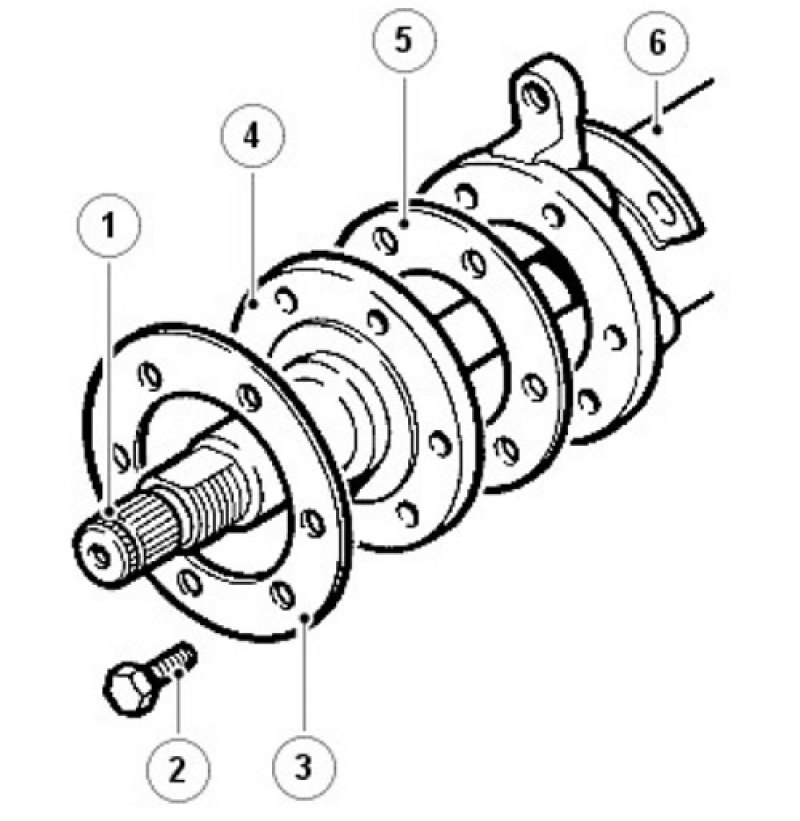

Снятие
| Поз. | № запасной части | Наименование |
| 1. | - | Короткий вал полуоси |
| 2. | - | Болт крепления короткого вала полуоси к картеру ведущего моста |
| 3. | - | Брызговик |
| 4. | - | Короткий вал полуоси |
| 5. | - | Прокладка короткого вала полуоси |
| 6. | - | Картер моста |
Примечание: В этой процедуре описаны снятие и установка короткого вала и масляного уплотнения полуоси.
1. Снимите ступицу в сборе.
За дополнительной информацией обратитесь к главе: Wheel Bearing and Wheel Hub - Vehicles Built Up To: 01/1999, 110/130 (204-02, Снятие и установка) / Подшипник колеса и ступица колеса (204-02 Задняя подвеска, Снятие и установка).
2. Выверните 6 болтов крепления короткого вала к картеру ведущего моста. Снимите брызговик.
3. Снимите короткий вал полуоси и прокладку.
4. Извлеките полуось из картера моста.
5. Снимите и отбракуйте масляное уплотнение.
Установка
1. Смажьте новое уплотнение маслом EP90.

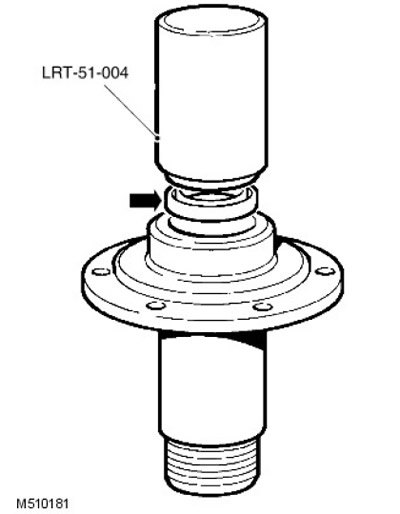

Установите уплотнение уплотнительной кромкой наружу, используя инструмент LRT-51-004. Уплотнение должно быть расположено заподлицо с задней поверхностью короткого вала полуоси.
2. Установите новую прокладку, короткий вал и брызговик. Вверните болты и затяните их усилием 65 Нм.
3. Установите полуось в картер моста. Будьте осторожны, чтобы не повредить уплотнение короткого вала.
4. Установите ступицу в сборе.
За дополнительной информацией обратитесь к главе: Wheel Bearing and Wheel Hub - Vehicles Built Up To: 01/1999, 110/130 (204-02, Снятие и установка) / Подшипник колеса и ступица колеса (204-02 Задняя подвеска, Снятие и установка).
