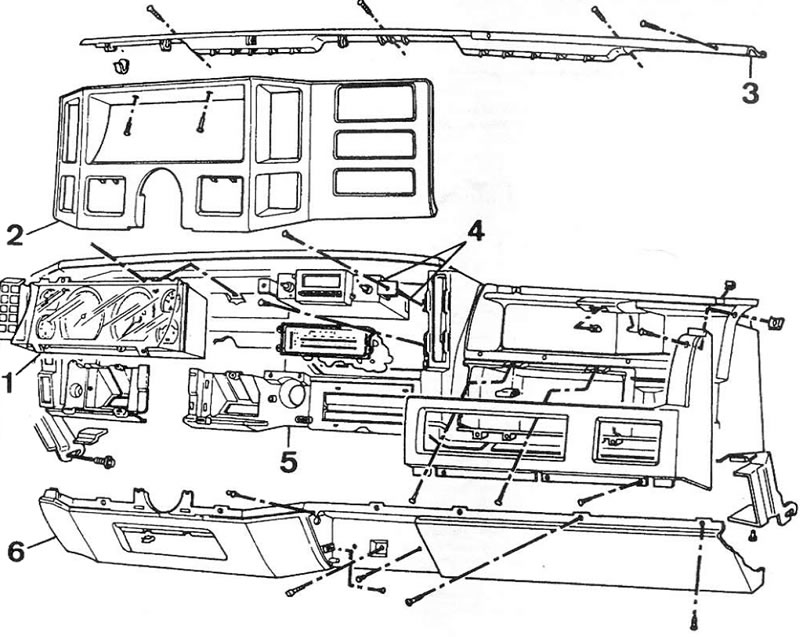

Панель приборов: 1 - комбинация приборов; 2 - облицовка; 3 - верхняя накладка панели приборов; 4 - панель управления автомагнитолой; 5 - панель крепления рулевой колонки и панели приборов; 6 - нижняя накладка панели приборов
Снятие
Отсоединить провод от минусовой клеммы аккумуляторной батареи
Снять:
- ручку выключения стояночного тормоза;
- нижний воздухопровод отопления и вентиляции салона, находящийся под рулевой колонкой;
- пепельницу;
- нижнюю накладку панели приборов;
- облицовку комбинации приборов и органов управления, размещенных на панели приборов;
- комбинацию приборов;
- часы (если они установлены);
- панель управления автомагнитолой и отопителем;
- выключатель заднего противотуманного света, выключатель обогрева заднего стекла, переключатель очистителя и омывателя заднего стекла и, в зависимости от модификации, переключатель режимов работы автоматической трансмиссии. Отсоединить электрические провода;
- переключатель света фар, указателей поворота и стеклоочистителя;
- колодку антенны;
- резисторы электродвигателя вентилятора отопителя;
- минусовой провод;
- колодку лампы освещения вещевого ящика;
- верхнюю накладку панели приборов.
Отвернуть болты крепления панели приборов.

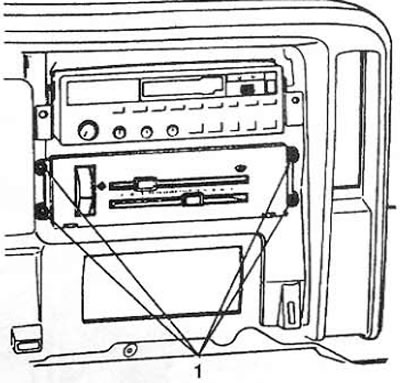

Отворачивание винтов крепления панели управления: 1 - винт крепления панели управления
Отвернуть болты крепления рулевой колонки.
Снять панель приборов.
Установка
Установить панель в сборе на боковые монтажные болты.
Расположить жгуты проводов и зафиксировать панель приборов в сборе в местах крепления.
Продолжить установку в порядке, обратном снятию.
