Снятие и установка
1. Удалите воздухоочиститель.
2. Отсоедините жгуты блока реле АБС, насоса с приводом и модулятора.

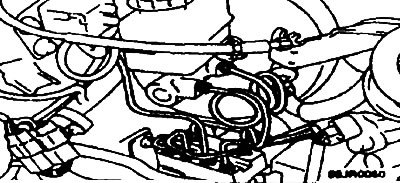

3. Отсоедините трубопроводы тормозной системы, начиная с модулятора АБС и кончая главным тормозным цилиндром и распределительным клапаном.

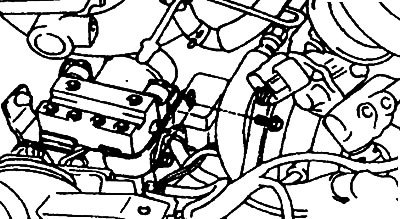

4. Снимите блок реле с кронштейна крепления модулятора.
5. Удалите кронштейн крепления модулятора и снимите модулятор.
Предостережение:
- 1. Не делайте попыток демонтирования модулятора АБС.
- 2. Модулятор должен переноситься и храниться в вертикальном положении и с герметичными отверстиями.
- Модулятор не должен осушаться.
6. Установка ведется в порядке, обратном снятию.
7. Затяните болты модулятора и гайки тормозной магистрали требуемым моментом.
Момент затяжки:
- Болт модулятора — 17-26 Нм.
- Гайка трубопровода тормозной системы — 13-17
Модулятор управления
Снятие
1. Снимите нижнюю ударозащитную прокладку.
2. Разъедините соединитель модулятора.
3. Удалите 4 болта крепления модулятора.

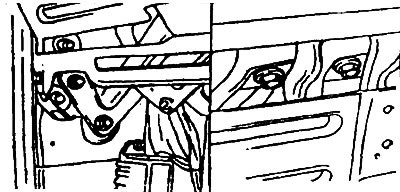

4. Снимите модулятор.
