Система управления вентилятором отопителя и кондиционером (Hyundai Sonata 4 «EF»)

0

Оглавление: Кондиционер с ручным управлением ↓ Кондиционер с автоматическим…↓

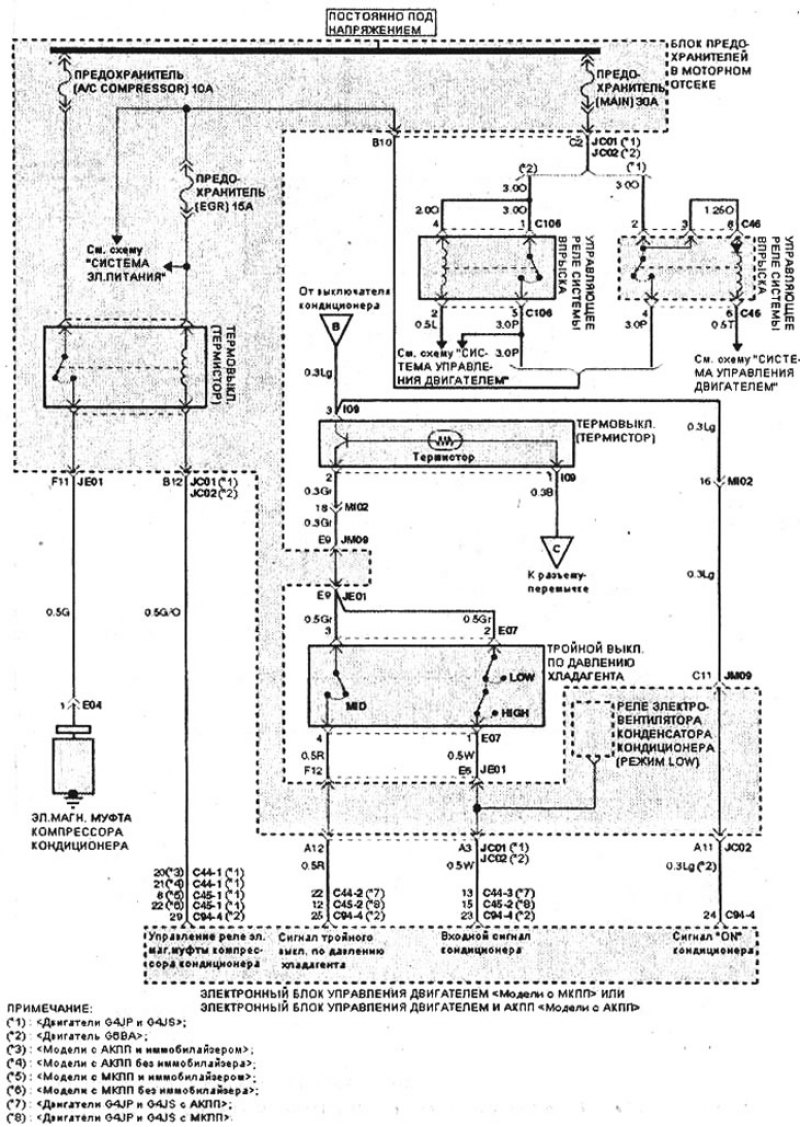

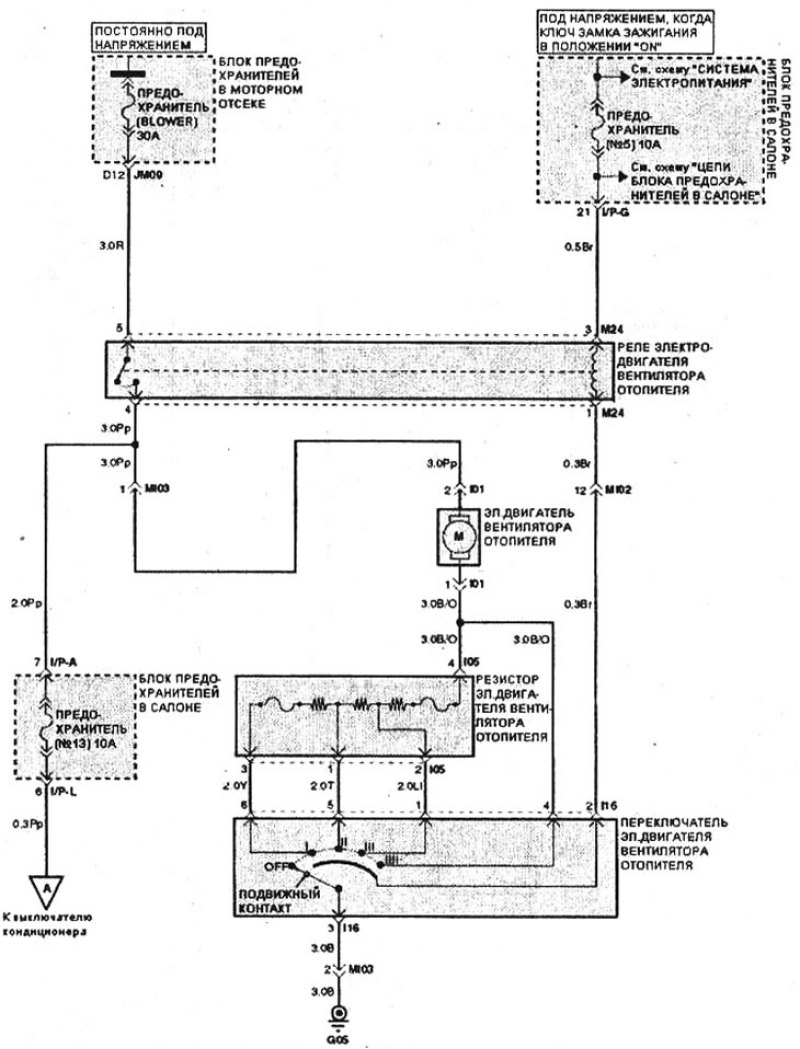

Кондиционер с ручным управлением

Кондиционер с ручным управлением

Кондиционер с ручным управлением

Кондиционер с ручным управлением

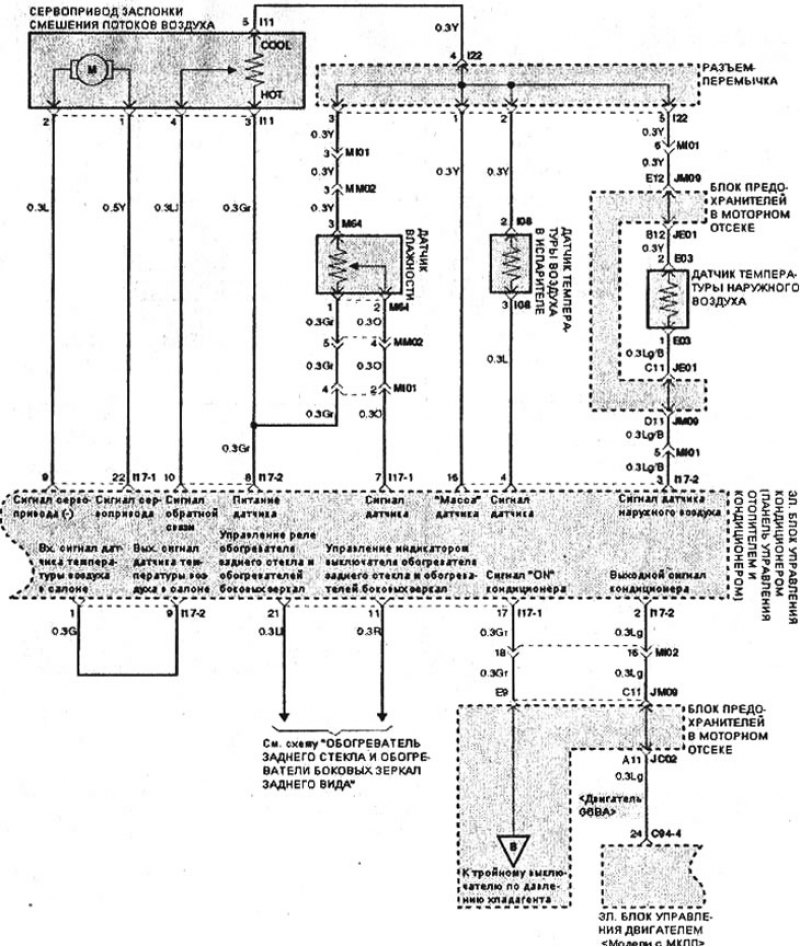

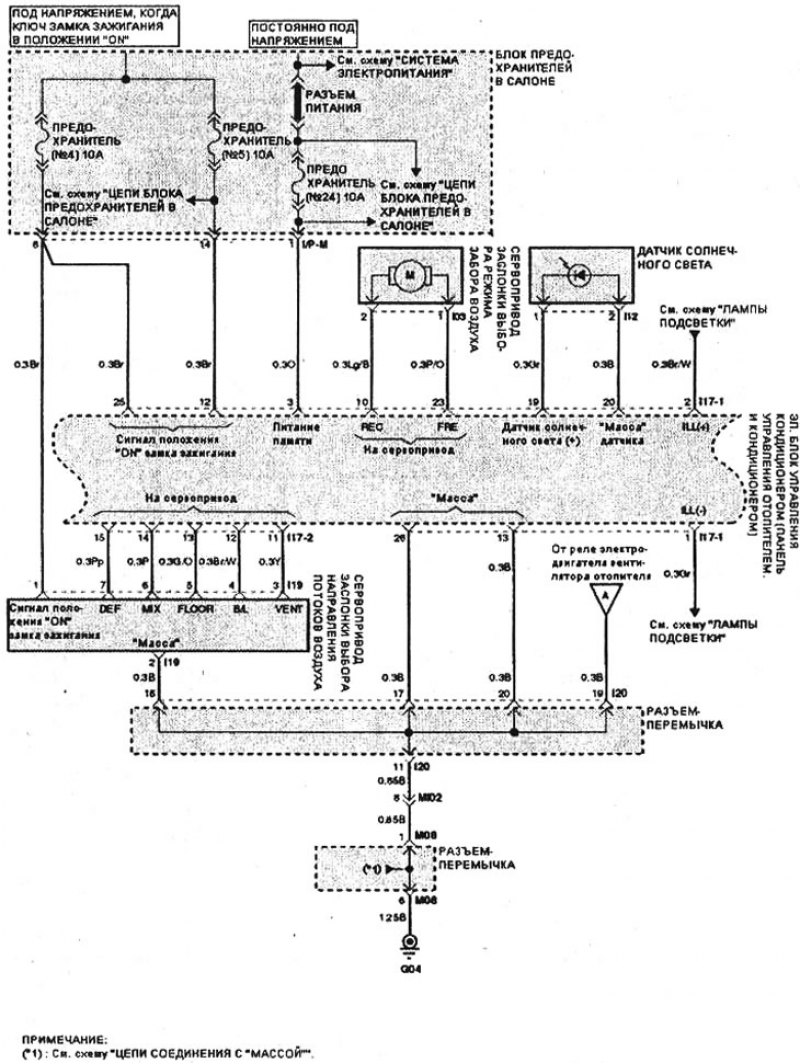

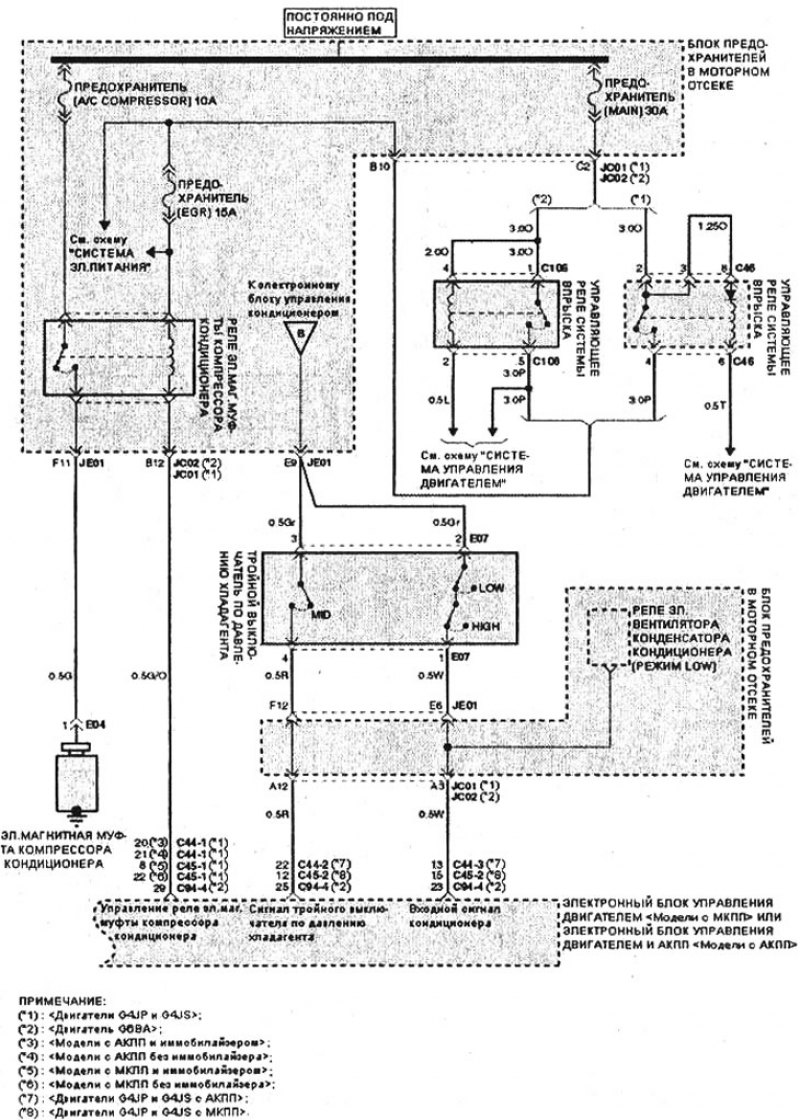

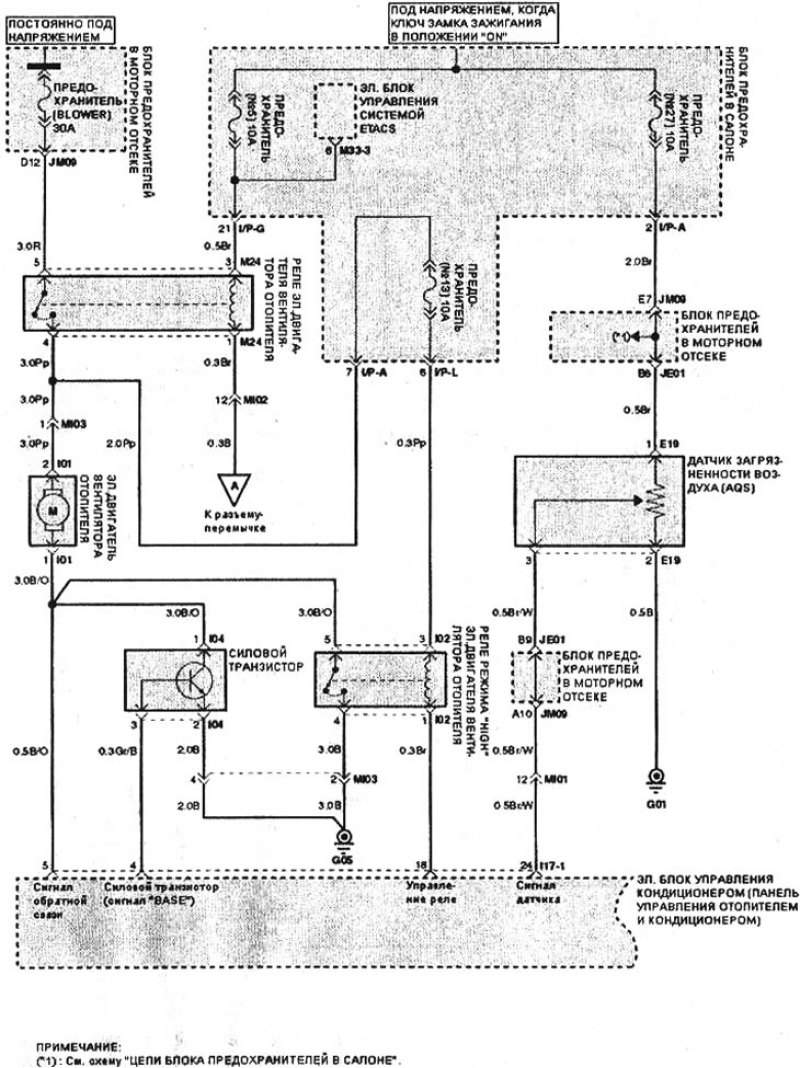

Кондиционер с автоматическим управлением

[Данные скопированы с ресурса Autoinstruction]

Кондиционер с автоматическим управлением

Кондиционер с автоматическим управлением

Кондиционер с автоматическим управлением

Кондиционер с автоматическим управлением

Кондиционер с автоматическим управлением

Статья проверена экспертом: Анатолий Стопариков
