Рис. 6.7. Педаль тормоза
Снятие
Снимите выключатель стоп-сигналов.
Удалите шплинт и выньте палец серьги тяги.
Отверните гайки крепления кронштейна педали тормоза.

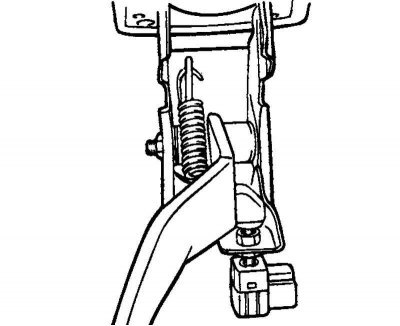

Рис. 6.8. Педаль в сборе с кронштейном
(Исходник статьи на этом веб-сайте www.AutoInstruction.ru)
Снимите кронштейн вместе с педалью тормоза (рис. 6.8).
Проверка
Оцените степень износа втулок педали.
Убедитесь в отсутствии деформации педали.
Проверьте возвратную пружину.
Проверьте выключатель стоп-сигналов.

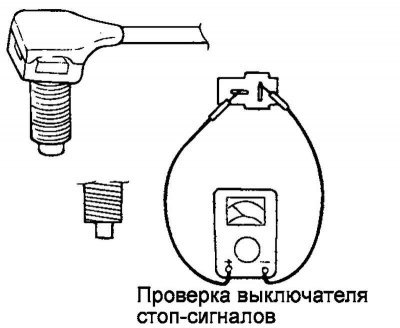

Рис. 6.9. Измерение сопротивления между выводами выключателя
С помощью омметра измерьте сопротивление между выводами выключателя (рис. 6.9).
Если при нажатом толкателе выключателя цепь разомкнута (бесконечно большое сопротивление), а при отпущенном толкателе есть (нулевое сопротивление) – выключатель в норме.
Установка
Установка производится в обратном порядке.

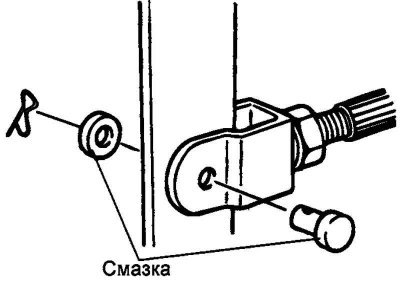

Рис. 6.10. Фиксация пальца серьги штифтом
Примечание. Не забудьте зафиксировать палец серьги штифтом (рис. 6.10).
Затяните гайки крепления кронштейна педали регламентированным моментом 13–16 Н·м.
Отрегулируйте высоту установки педали и ее свободный ход.
Установите выключатель стоп-сигналов.
