Снятие

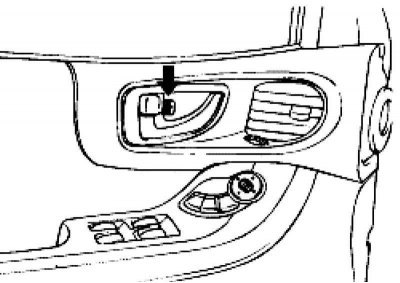

Рис. 8.11. Винт, удерживающий внутреннюю обивку ручки двери
Отверните винт, удерживающий внутреннюю обивку ручки двери (рис. 8.11).

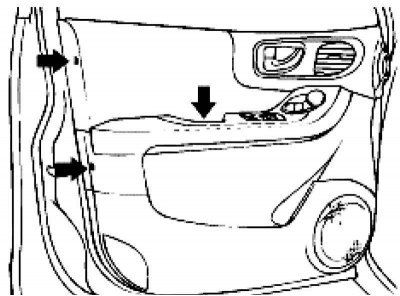

Рис. 8.12. Винты, удерживающие внутреннюю обивку двери
Отверните винты, удерживающие щиток двери (рис. 8.12).

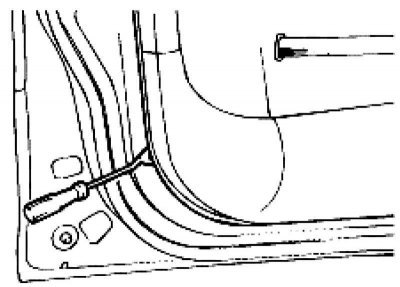

Рис. 8.13. Снятие обивки двери
Установите съемник щитка между креплениями обивки и щитком двери. Отсоедините разъемы проводов от передней двери (рис. 8.13).

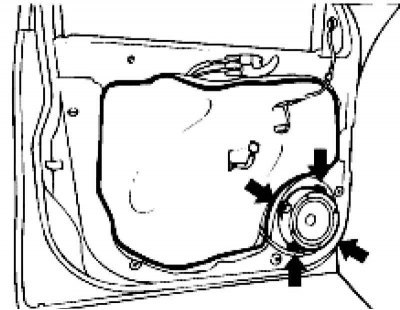

Рис. 8.14. Болты крепления динамика
Снимите передний динамик и пароизоляцию двери (рис. 8.14).

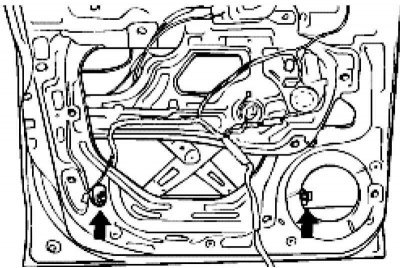

Рис. 8.15. Болты, удерживающие стекло передней двери
Опустите стекло двери и снимите болты, удерживающие стекло передней двери (рис. 8.15).

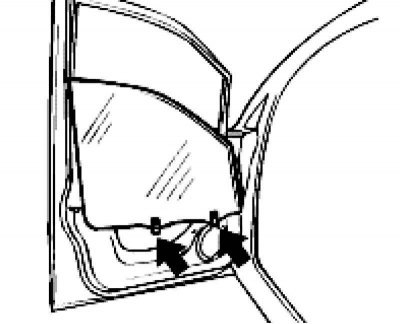

Рис. 8.16. Снятие стекла передней двери
Снимите стекло передней двери из модули передней двери (рис. 8.16).
Снимите переднее стекло дверного окна.

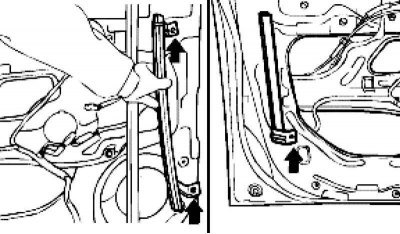

Рис. 8.17. Снятие переднего и заднего направляющих желобков стекла передней двери
Снимите передний и задний направляющие желобки стекла передней двери (рис. 8.17).
Отсоедините шток от внешней ручки.
Снимите болты, удерживающие фиксатор и исполнительный механизм замка двери.

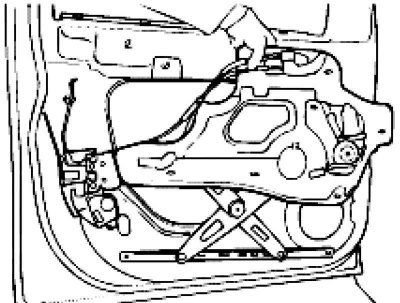

Рис. 8.18. Снятие проводки и модуля передней двери
Снимите проводку и модуль передней двери (рис. 8.18).

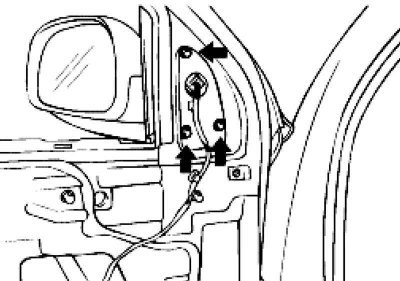

Рис. 8.19. Болты крепления наружного зеркала заднего вида
Снимите наружное зеркало заднего вида (рис. 8.19).
Установка
Установка производится в порядке, обратном снятию.
При монтаже пароизоляции двери, бутиловая лента не должна блокировать отверстия крепления обивки двери.
