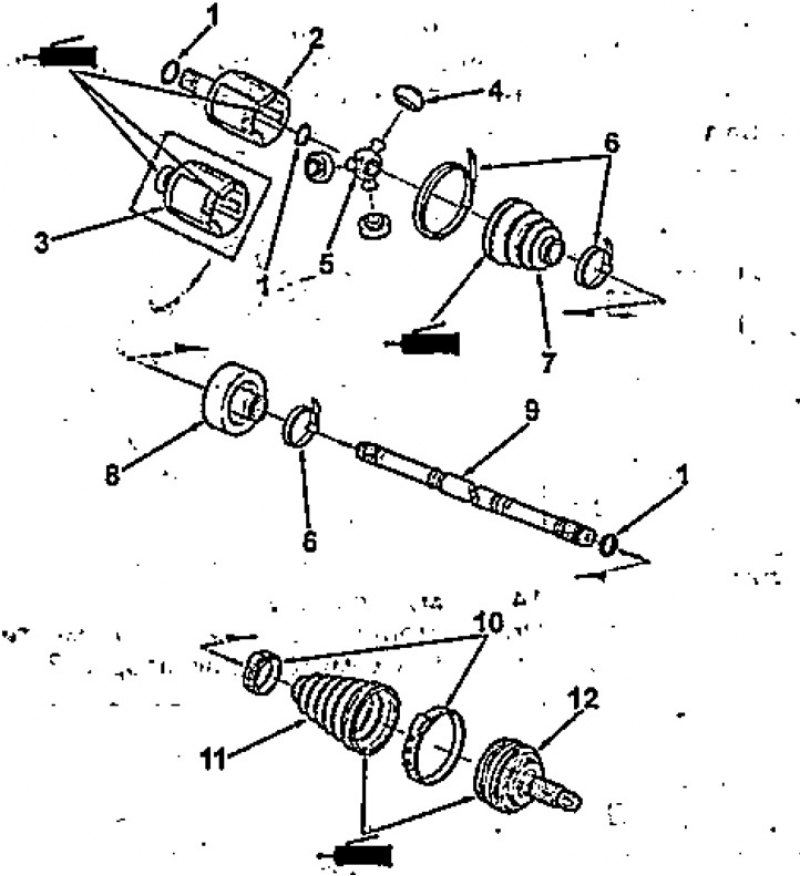

Разборка и сборка передних приводных валов (модели с правым рулём). 1 - стопорное кольцо, 2 - наружная обойма внутреннего шарнира (левый вал), 3 - наружная обойма внутреннего шарнира (правый вал), 4 - ролик, 5 - внутренний шарнир, 6 - хомут (тип 1), 7 - чехол внутреннего шарнира; 8 - динамический демпфер, 9 - приводной вал, 10 - хомут (тип 2), 11 - чехол внешнего шарнира, 12 - внешний шарнир.
Внутренний шарнир
1. Намотайте защитную ленту (А) на приводной вал.

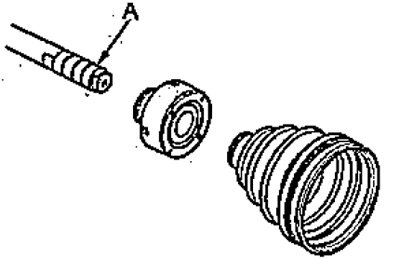

Модели с левым рулем.

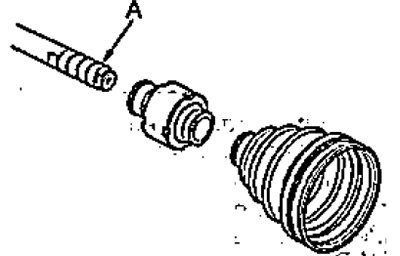

Модели с правым рулем.
2. Установите динамический демпфер и чехол на приводной вал.
3. Снимите защитную ленту.

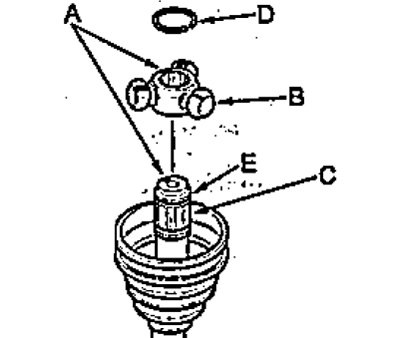

4. Совместите метки (А) на приводном валу (С) и внутреннем шарнире (В) и установите шарнир.
5. Установите стопорное кольцо (D) в канавку (Е) приводного вала.

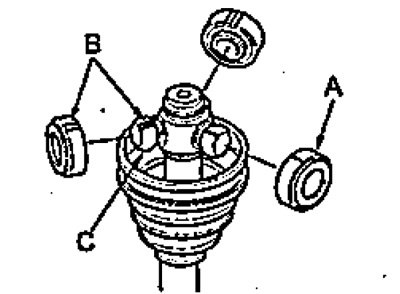

6. Установите ролики (А) на внутренний шарнир (С) в соответствии с метками (В).
7. Заполните смазкой наружную обойму внутреннего шарнира.

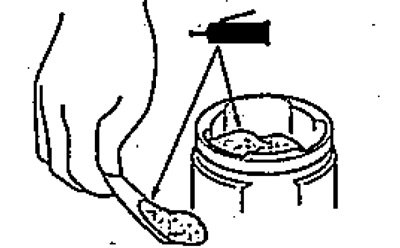

Количество консистентной смазки для приводных валов:
- модели с правым рулем и 2WD — 70-80 г
- кроме моделей с правым рулем и 2WD — 100-110 г
8. (Модели с правым рулем и 4WD)
Нанесите смазку на шлицы наружной обоймы внутреннего шарнира.
- Смазка — CS№7
- Количество смазки — 0,5-1,0 г

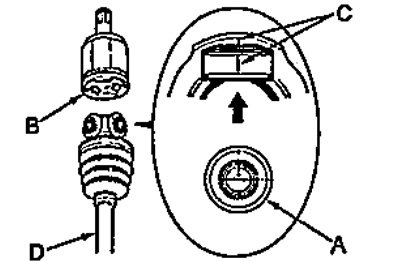

9. Установите наружную обойму (В) внутреннего шарнира, совместив метки (С) на роликах (А) и наружной обойме.

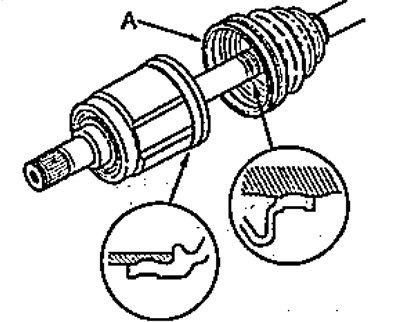

10. Наденьте чехол (А) на наружную обойму.
11. Отрегулируйте положение наружной обоймы внутреннего шарнира так, чтобы расстояния, указанные на рисунках, соответствовали норме.
(Модели с левым рулем)

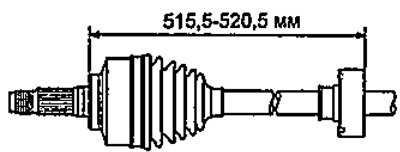

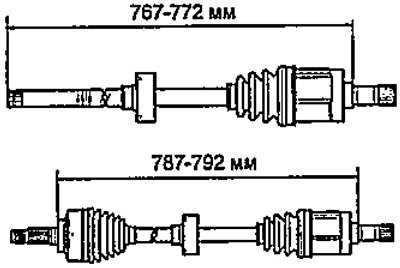

Модели с МКПП, правый вал.

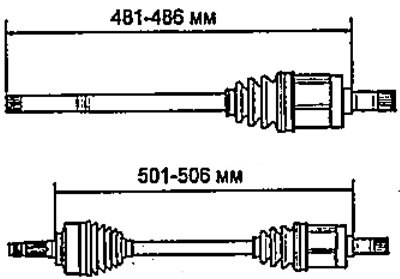

Модели с МКПП, левый вал.

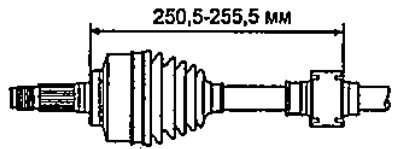

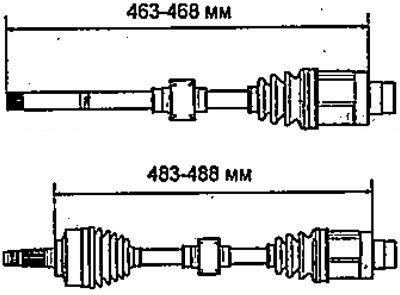

Модели с АКПП, правый вал.

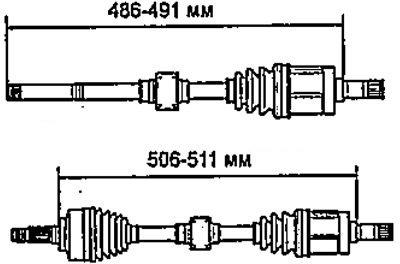

Модели с АКПП, левый вал.

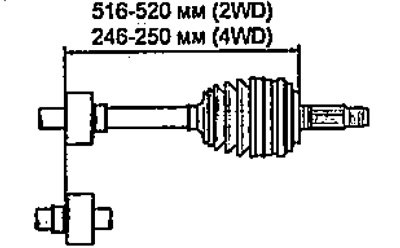

(Модели с правым рулем)

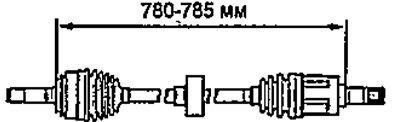

Модели 2WD.
Модели 4WD.
12. Отрегулируйте положение-динамического демпфера так, чтобы 'расстояния,-указанные на рисунках, соответствовали норме.
(Модели с левым рулем)
Модели с МКПП.
Модели с АКПП, правый вал.

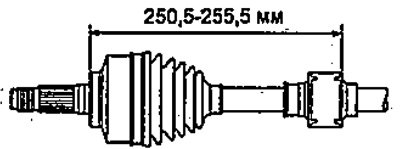

Модели с АКПП, левый вал.
(Модели с правым рулем)
13. (Хомут типа 2)

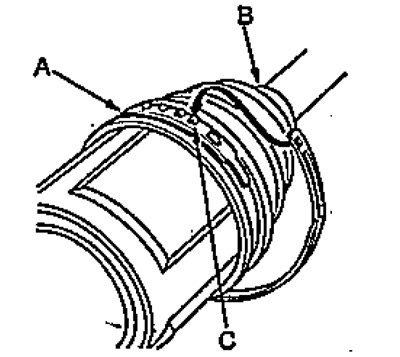

Наденьте конец хомута на фиксатор, как показано на рисунке.
14. (Хомут типа 2)

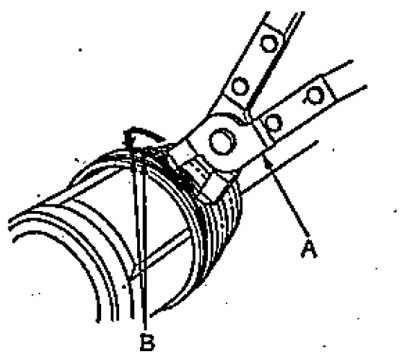

При помощи пассатиж (А) совместите отверстия хомута и фиксаторы (В).
Оригинал расположен на ресурсе [AutoInstruction]
15. (Хомут типа 1)

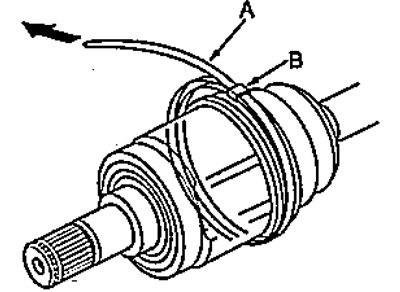

Проденьте хомут (А) через фиксатор (В) два раза, чтобы сделать две петли.
16. (Хомут типа 1)

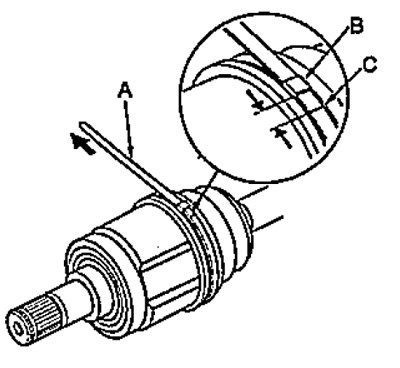

Затяните хомут (А) и нанесите метку на хомут так, чтобы расстояние между меткой (С) и фиксатором (В) составляло 10 - 14 мм.
17. (Хомут типа 1)

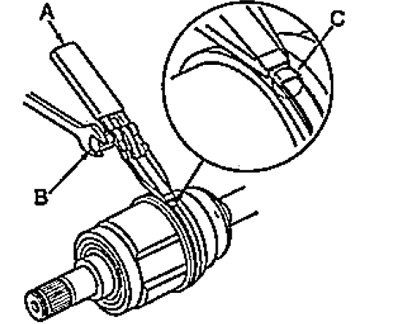

Установите спецприспособление (А) и, вращая регулировочный болт (В), затяните хомут так, чтобы фиксатор был установлен по метке (С).
18. (Хомут типа 1)

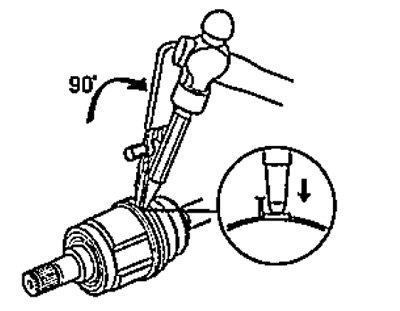

Поверните спецприспособление на 90°, как показано на рисунке, и закерните фиксатор по центру.
19. (Хомут типа 1)

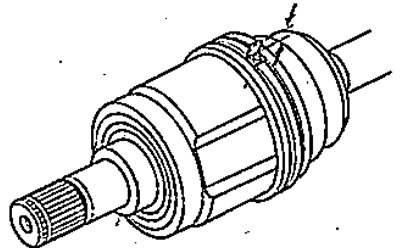

Обрежьте хомут так, чтобы расстояние, показанное на рисунке, составляло 5-10 мм.
20. (Хомут типа 1)

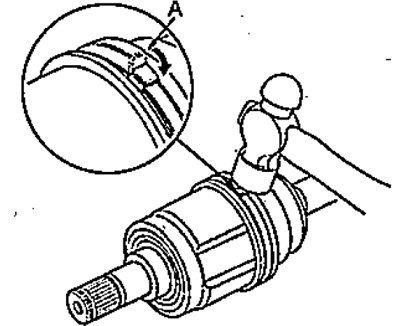

Загните хомут (А), как показано на рисунке.
Внешний шарнир

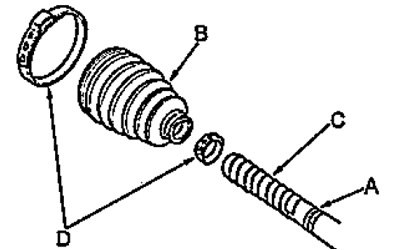

1. Намотайте защитную ленту (С) на шлицы приводного вала (А) со стороны внешнего шарнира.
2. Установите хомуты (D) и чехол (В) на приводной вал.
3. Снимите защитную ленту.

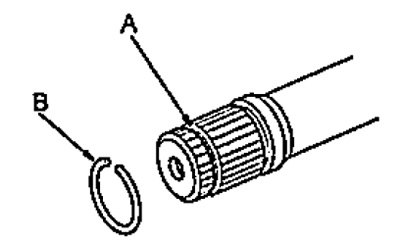

4. Установите стопорное кольцо (В) в канавку (А) приводного вала.

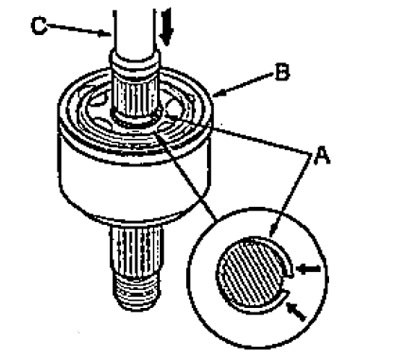

5. Нажмите на стопорное кольцо (А) в местах, показанных на рисунке, и установите приводной вал (С) в шарнир (В).
6. Окончательно установите приводной вал в шарнир, как показано на рисунке.

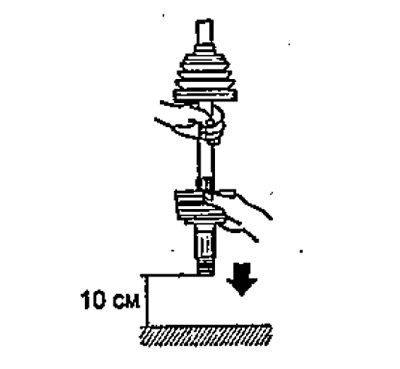

Примечание: при выполнении процедуры соблюдайте соосность приводного вала и вала шарнира.

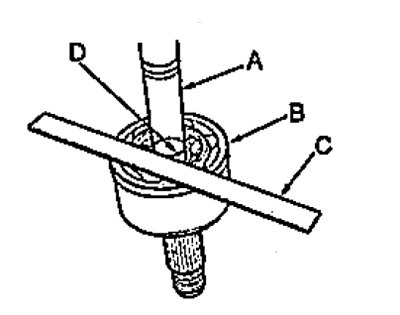

7. При помощи линейки (A) убедитесь, что метка (B) находится на уровне торца шарнира (C).

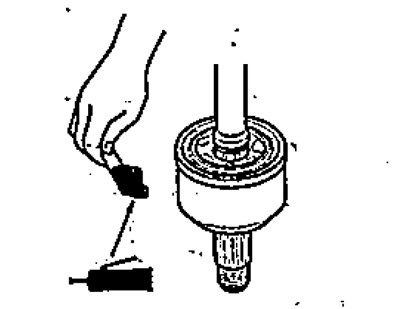

8. Нанесите смазку на шарнир.
- Смазка — Nissekl Mitsubishi U2600-70
Количество смазки:
- Модели с левым рулем — 35 г
Модели с правым рулем:
- 2WD — 60-70 г
- 4WD — 95-105 г

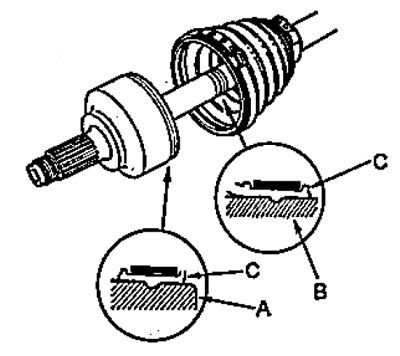

9. Установите чехол (C) так, чтобы он сел в канавки приводного вала (B) и шарнира (A), как показано на рисунке.

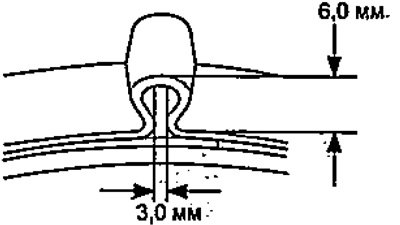

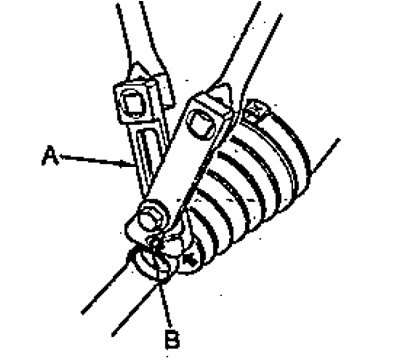

10. Используя спецприспособление, затяните хомут так, чтобы размеры петли соответствовали показанным на рисунке.
 |
 |
11. Убедитесь, что хомуты не ослаблены. Удалите выступившую смазку.
