Перчаточный ящик

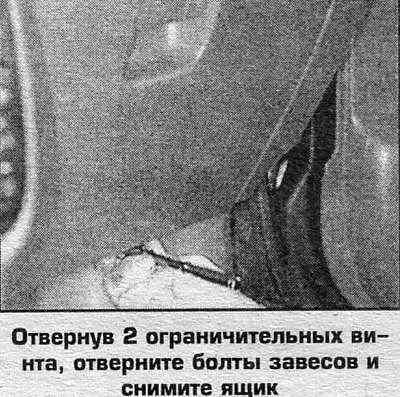

1. Отверните 2 боковых винта изнутри ящика.
2. Отверните болты завесов ящика и снимите ящик.
3. Установка выполняется в обратном порядке.
Нижняя крышка со стороны водителя

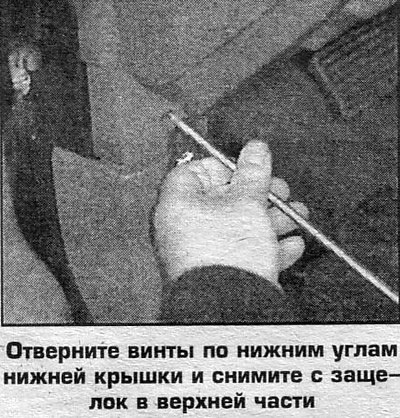

1. Отверните винты по нижним углам крышки.
2. Осторожно подайте крышку на себя и снимите с защелок (крышка крепится 3 защелками в верхней части).
3. Установка выполняется в обратном порядке.
Подколенник со стороны водителя
1. Снимите нижнюю крышку панели приборов со стороны водителя.
2. Отверните болты и снимите подколенник с завесов.
3. Установка выполняется в обратном порядке.
Нижняя декоративная накладка центральной секции (на а/м с автоматической трансмиссией)

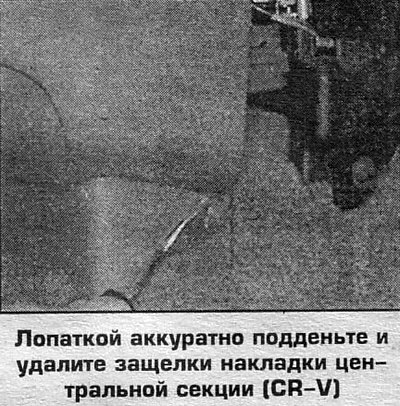

1. Лопаткой аккуратно подденьте и удалите защелки накладки.
2. Осторожно подайте накладку за нижнюю часть и снимите.
3. Установка выполняется в обратном порядке.
Контейнер/держатель напитков (на а/м с автоматической трансмиссией)
1. Снимите нижнюю крышку панели приборов.

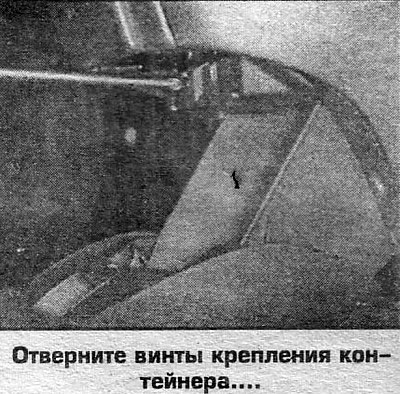

2. Откройте контейнер и отверните 6 винтов крепления контейнера к каркасу центральной секции.

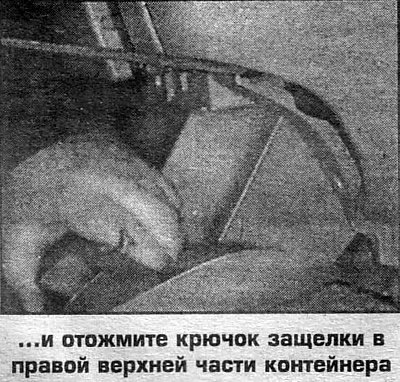

3. Небольшой плоской отверткой с плоским лезвием отожмите крючок защелки в правой верхней части контейнера, одновременно подавая контейнер на себя. Снимите контейнер.
4. Установка выполняется в обратном порядке.
Центральная напольная секция (а/м с механической КПП)
1. Снимите рукоятку рычага переключения передач.

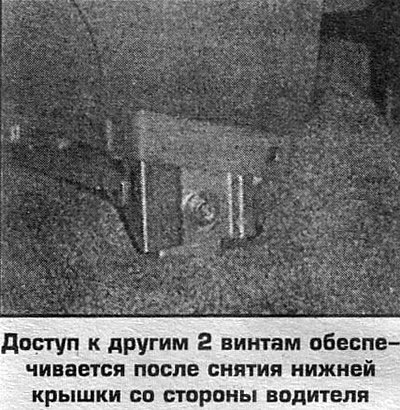

2. Отверните боковые винты крепления секции и 2 винта прямо под контейнером.
3. Отверните винты крепления контейнера.
4. Снимите контейнер и центральную секцию.
5. Установка выполняется в обратном порядке.
Нижняя центральная крышка панели приборов
1. Снимите нижнюю крышку панели приборов со стороны водителя.
2. Снимите перчаточный ящик.
3. На а/м с автоматической трансмиссией снимите контейнер.
4. На а/м с механической КПП снимите контейнер и центральную напольную секцию.

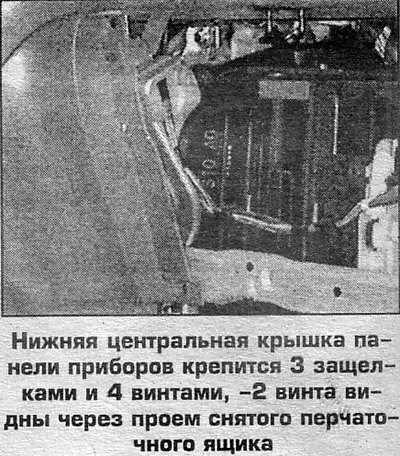

5. Отверните по 2 винта в верхней и нижней части центральной крышки.
6. Подайте левую сторону крышки и снимите с защелок.
7. Установка выполняется в обратном порядке.
Панель приемника и управления отопителем в центральной части панели приборов
1. Снимите нижнюю крышку панели приборов со стороны водителя.
2. Снимите перчаточный ящик
3. На а/м с автоматической трансмиссией снимите контейнер.
4. На а/м с механической КПП снимите контейнер и центральную напольную секцию.
5. Снимите центральную нижнюю крышку панели приборов.

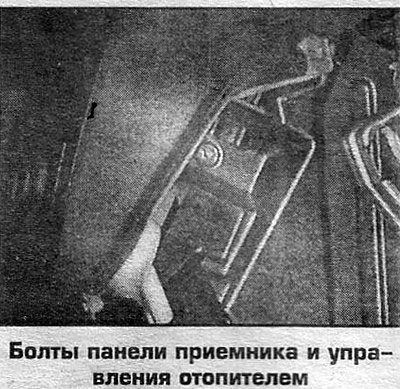

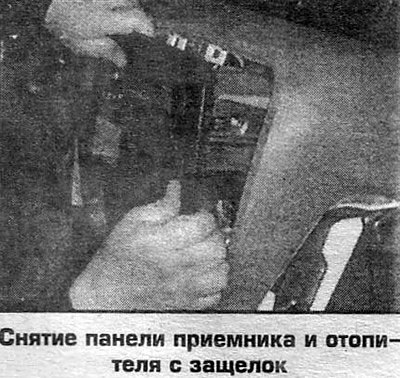

6. Отверните боковые болты и снимите с защелок приемника и панель управления отопителем (панель крепится 6 защелками).
7. Отсоедините с тыльной стороны панели провода. Снимите панель.
8. Отверните 2 болта и снимите приемник.
9. Установка выполняется в обратном порядке.
Панель переключателей со стороны водителя
1. Снимите нижнюю крышку панели приборов со стороны водителя.
2. Снимите панель с защелок и отсоедините провода.
3. Установка выполняется в обратном порядке.
Вентиляционные сопла
Сопла крепятся завесами сверху и защелками снизу. Подденьте и снимите нижнюю часть сопла с защелок, откиньте вверх и снимите с крючков. На части автомобилей отсоедините разъем и снимите сопло.
 |
 |
 |
 |
 |
 |
 |
 |
